主要内容：

负载三角形联结中相线电流的计算；相线电流之间的关系。

重点难点：

对称负载相线电流之间的关系和计算。

内容精要：

1．电路形式

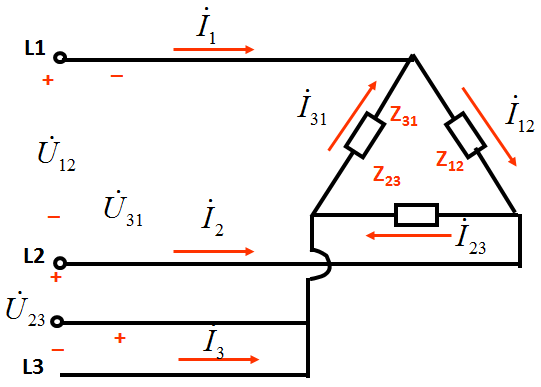

图1 所示电路为负载的三角形联结，因为每相负载接于两根相线之间，所

以不管负载对不对称，负载上的电压就等于电源的线电压。

                 图1 负载的三角形联结

线电流不等于相电流

2、负载三角形联结电流的计算

（1）负载不对称时：

三相电路当成是三个单相电路分别计算，因此可以先求得相电流，即：

从图1电路中分析，可以通过相电流计算线电流，即：

（2）负载对称时：

因此三个相电流是对称的，只需要计算一相就可以了，其他两相按对称关

系直接书写，如：

则

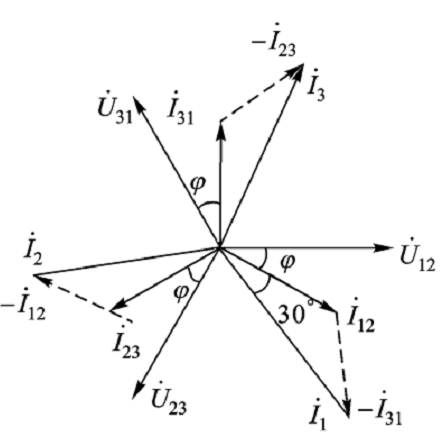

当负载对称时，相电流和线电流之间的相量图如下图所示：

根据相量图可知：

3、负载联结方式的判断

当负载的额定电压等于电源的相电压时，应接成星形；

当负载的额定电压等于电源的线电压时，应接成三角形。
