主要内容：

有中线时负载星形联结电流的计算；无中线时负载星形联结电流的计算；

中线的作用与要求。

重点难点：

三相四线制中负载星形联结电流的计算；中线的作用与要求。

内容精要：

1．电路形式

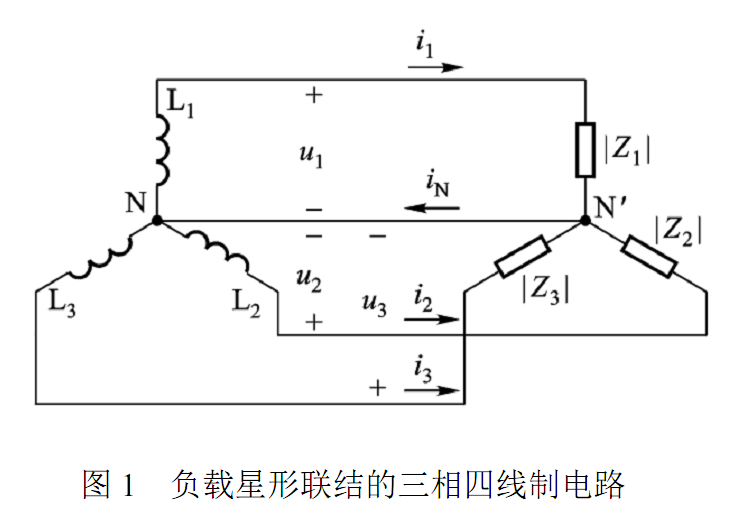

负载星形联结有中线的三相电路如图 1 所示。

三相电路中，每相负载的电流称为相电流；各相线中的电流称为线电流，

分别用 表示。在负载星形联结中，相电流等于线电流。有中

线时，负载上的电压等于电源的相电压。

2.电流的计算：

（1）三相四线制中电流的计算

a、负载不对称时：

在三相电路计算中，每相可看作一单相电路分别计算：

中线电流等于三相电流相量之和：

b、负载对称时：

负载对称：

因此：也对称，因此可以只计算一项，其他两项按照对称关系

直接书写。

中线电流：

（2）三相三线制中电流的计算（无中线）

a、负载不对称时：

负载上的电压不是电源的相电压，负载上的电压不再对称。

b、负载对称时：

负载上的电压还是电源的相电压。

3、中线的作用与要求：

(1)    不对称负载星形联结又未接中线时，负载电压不再对称，且负载电阻

越大，负载承受的电压越高。所以，不对称负载作星形连接时，必须接中

线。

(2)    中线的作用：

保证星形联结的三相不对称负载的相电压基本对称，使负载能正常工作。

(3)    照明负载三相不对称，必须采用三相四线制供电方式。为了避免中

线断开，电力规程规定，干线上的中线不允许安装保险丝和开关。
