主要内容：

交流电路谐振的概念、条件；谐振频率及其特征。

重点难点：

串联谐振和并联谐振的特征。

内容精要：

在交流电路中，同时含有电感 L 和电容C，当出现总电压和总电流同相

位，就发生谐振。发生谐振后，二者之间就有无功功率的互相补偿。电路

与电源间就不再有无功功率的交换，电路呈现为阻性。

L和C串联时发生的谐振为串联谐振；

L和C并联时发生的谐振为并联谐振；

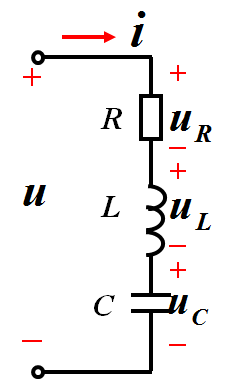

一、串联谐振

1．谐振条件：

2.谐振频率：

3、串联谐振特征：

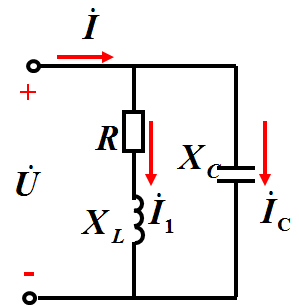

二、并联谐振

1．谐振条件：

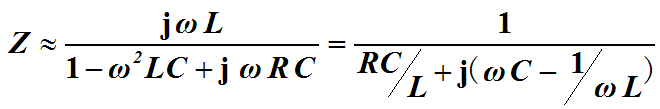

实际中线圈的电阻很小，所以在谐振时有

因此：

可得出：

2.谐振频率：

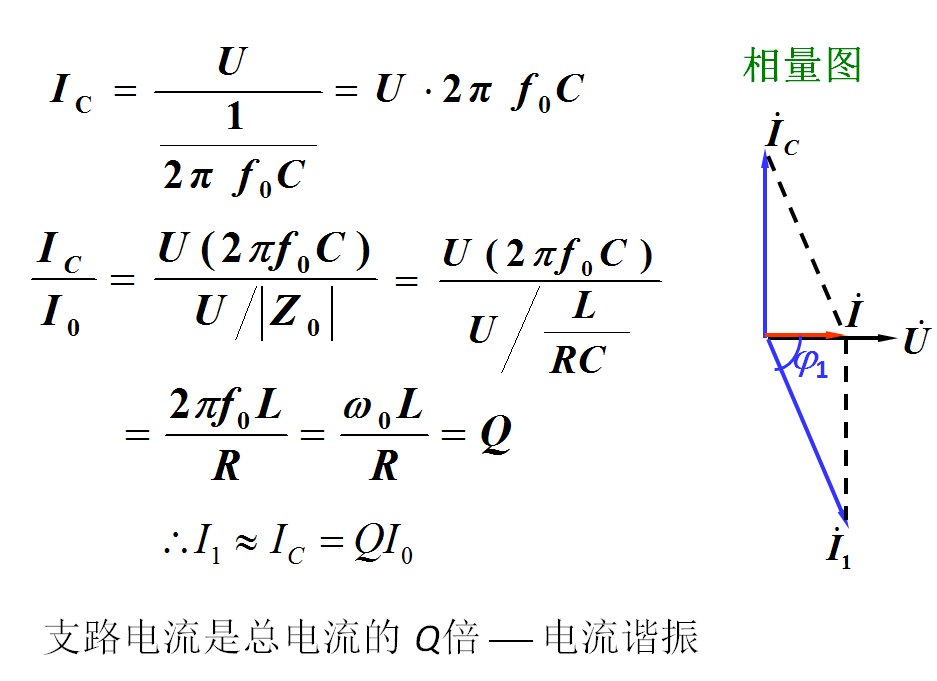

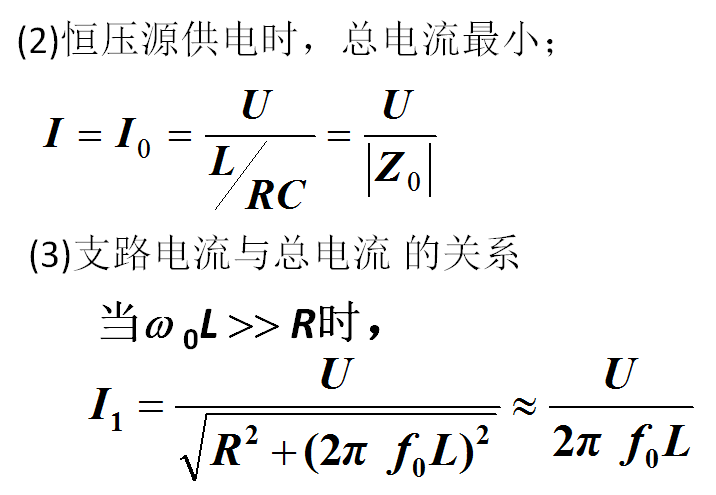

3、并联谐振特征：
