主要内容：

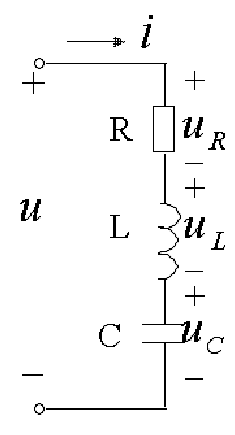

串联交流电路中阻抗的概念及表示方法；电压与电流之间的关系式；有功

功率、无功功率和视在功率的表示方法。

重点难点：

阻抗的概念及表示方法，电压与电流的相量关系式和相量图。

内容精要：

一、电压与电流的关系

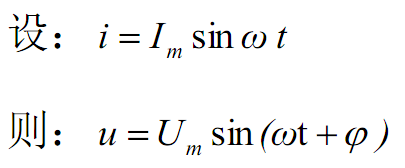

1、瞬时关系：

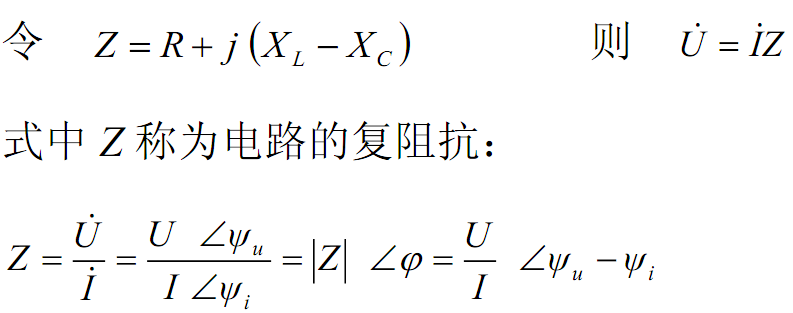

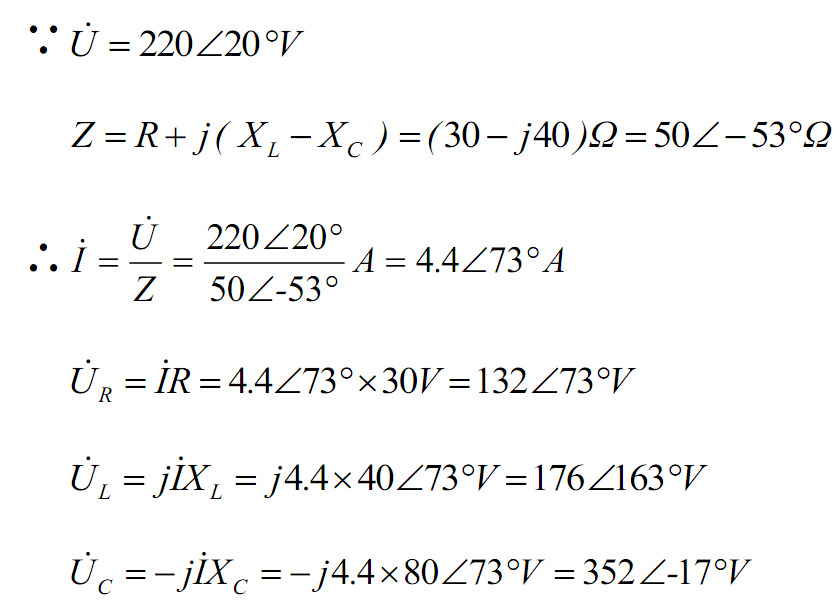

2、相量关系

可见，Z的模表示u，i之间的大小关系，辐角为u，i之间的相位差。

注意：Z是一个复数，不是相量，不能在上面加点。

可见阻抗角j由电路参数决定。

电路参数与电路性质的关系：

当  X_L>X_C时，j>0 ，u超前 i ——电路呈电感性

当  X_L<X_C时，j<0 ，u 滞后i ——电路呈电容性

当  X_L=X_C时 ，j= 0 ，u、i同相——电路呈电阻性

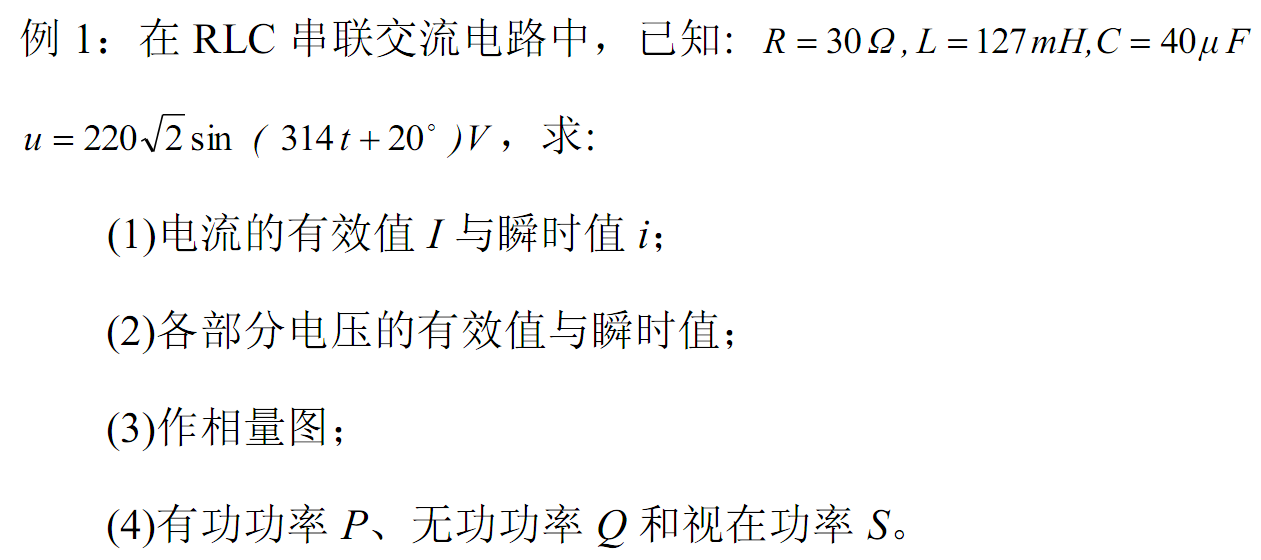

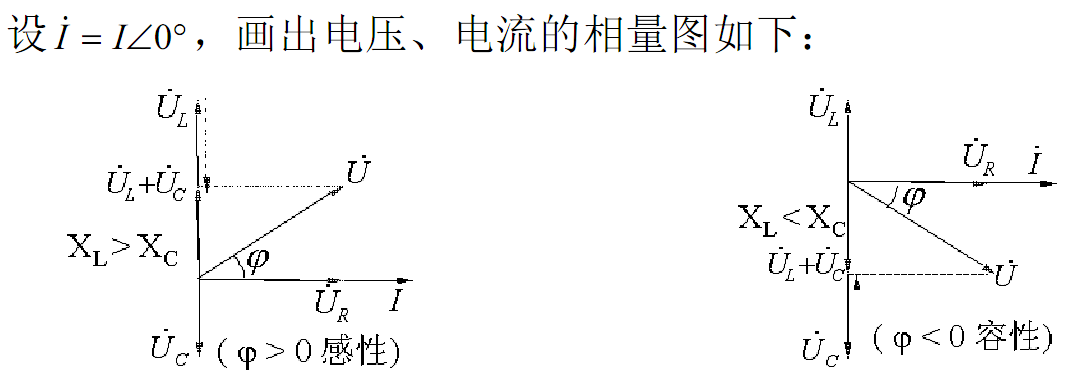

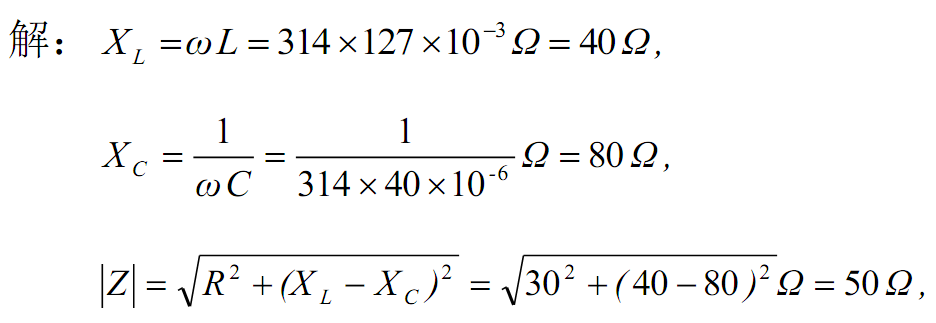

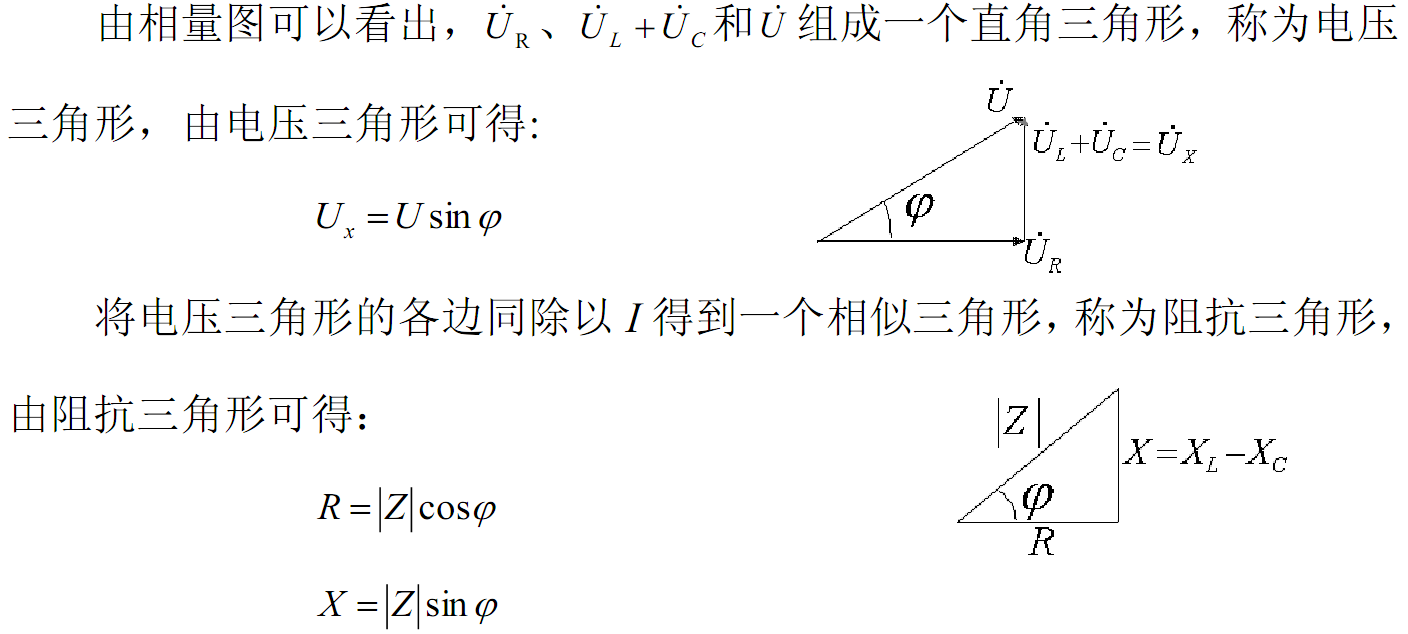

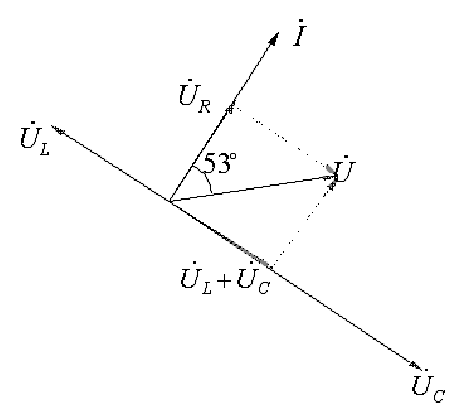

二、相量图

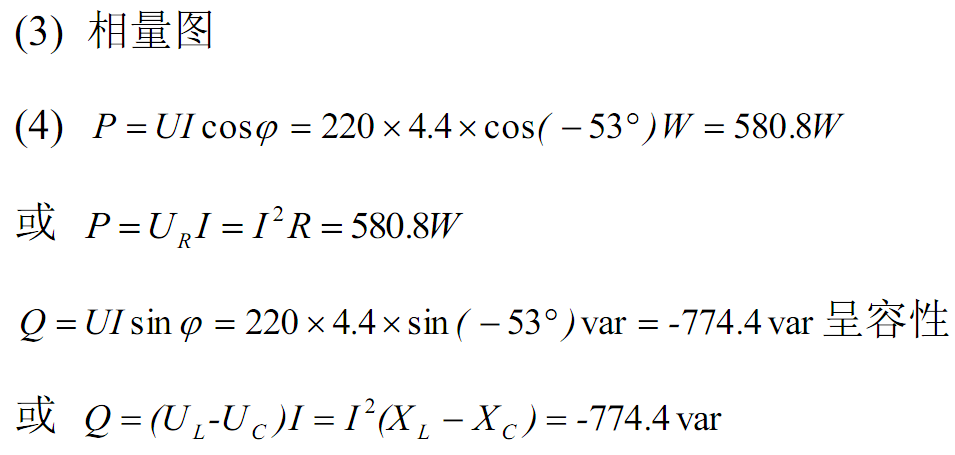

三、功率

1.瞬时功率

2、有功功率

3、无功功率

4、视在功率

或：

P、Q、S 也组成一个直角三角形，称为功率三角形。
