主要内容：

微分电路和积分电路的组成、分析及应用

重点难点：

微分电路和积分电路的分析。

内容精要：

微分电路与积分电路是矩形脉冲激励下的RC电路。若选取不同的时间常

数，可构成输出电压波形与输入电压波形之间的特定（微分或积分）的关

系。

  1、微分电路

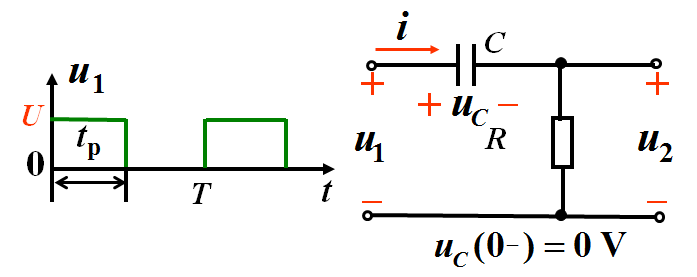

 电路组成：

条件：

(2) 输出电压从电阻R端取出

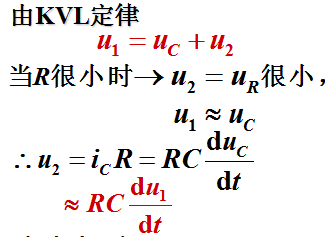

因此，输出电压近似与输入电压对时间的微分成正比。

波形：

应用:

    用于波形变换,  作为触发信号。

1、积分电路

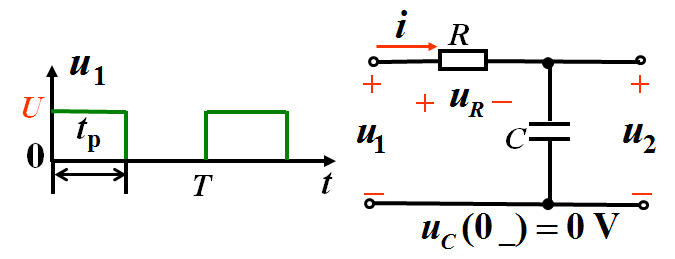

 电路组成：

条件：

(2) 输出电压从电容C端取出

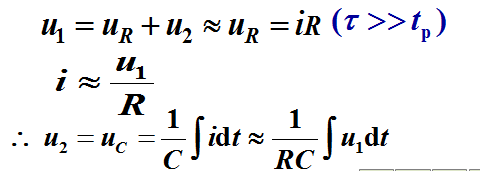

因此，输出电压近似与输入电压成积分关系。

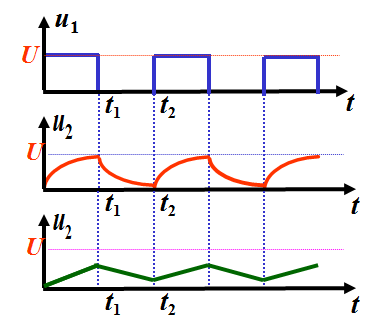

波形：

应用:

    用作示波器的扫描锯齿波电压。
