主要内容：

叠加定理的定义、解题方法和应用

重点难点：

叠加定理解题原则和应用。

内容精要：

1、定义：

对于线性电路，任何一条支路的电流，都可以看成是由电路中各个电

源（电压源或电流源）分别作用时，在此支路中所产生的电流的代数和。

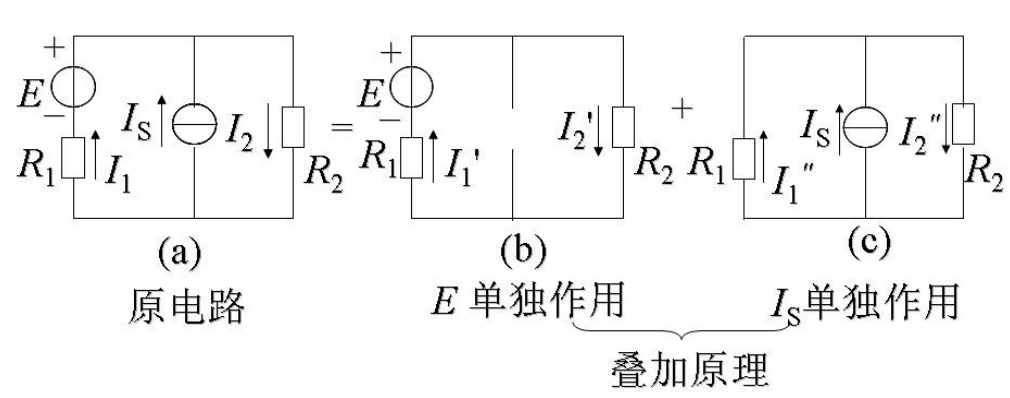

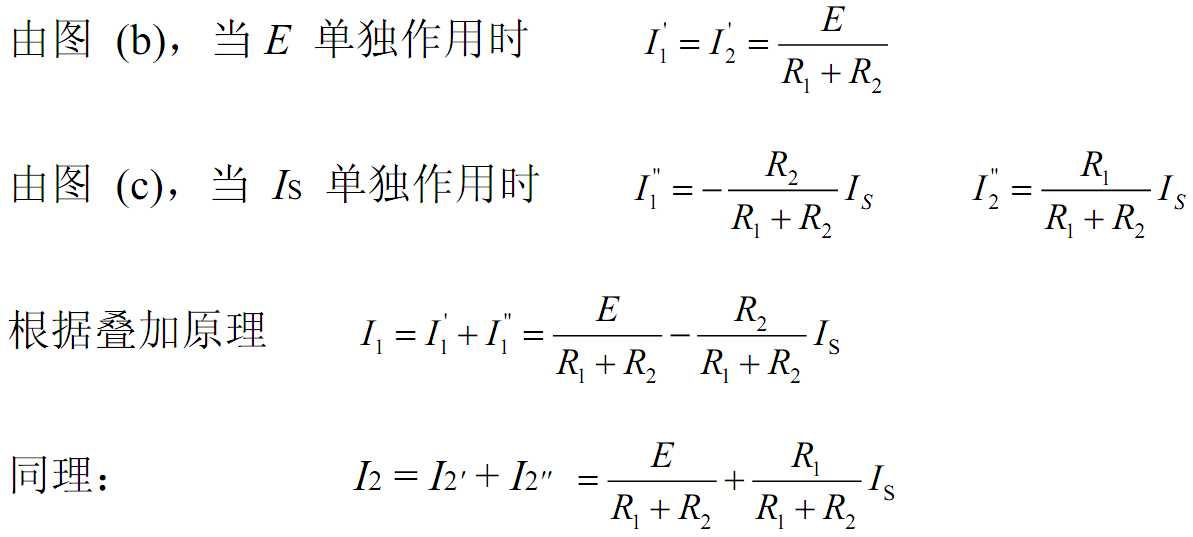

如图1所示，图 a 可由图 b 及图 c 的叠加而得到。

                      图1 电路图

2、注意事项：

① 叠加原理只适用于线性电路。

②线性电路的电流或电压均可用叠加原理计算，但功率P 不能用叠加原理计

算。

③不作用电源的处理：电压源不作用，E= 0，即将 E 视为短路；电流源不作

用，Is=0，即将Is 视为开路。

④ 解题时要标明各支路电流、电压的参考方向。若分电流、分电压与原电路中电

流、电压的参考方向相反时，叠加时相应项前要带负号。

⑤ 应用叠加原理时可把电源分组求解，即每个分电路中的电源个数可以多于一

个。

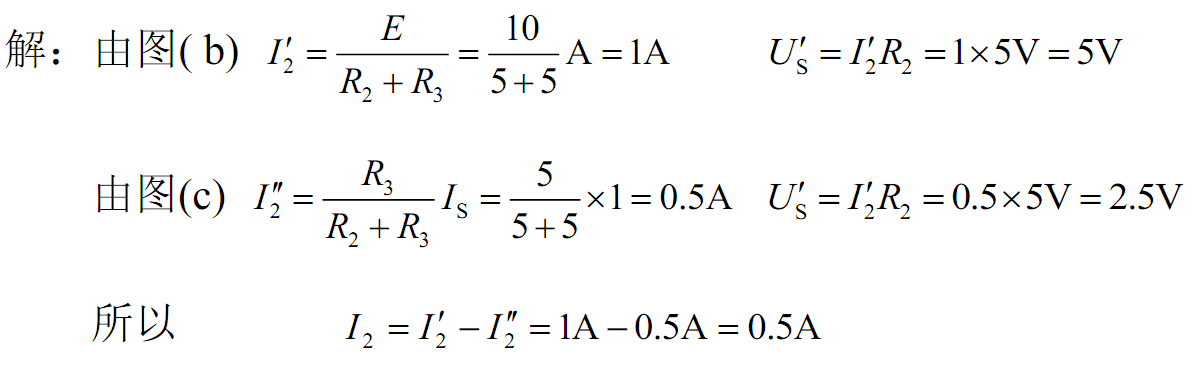

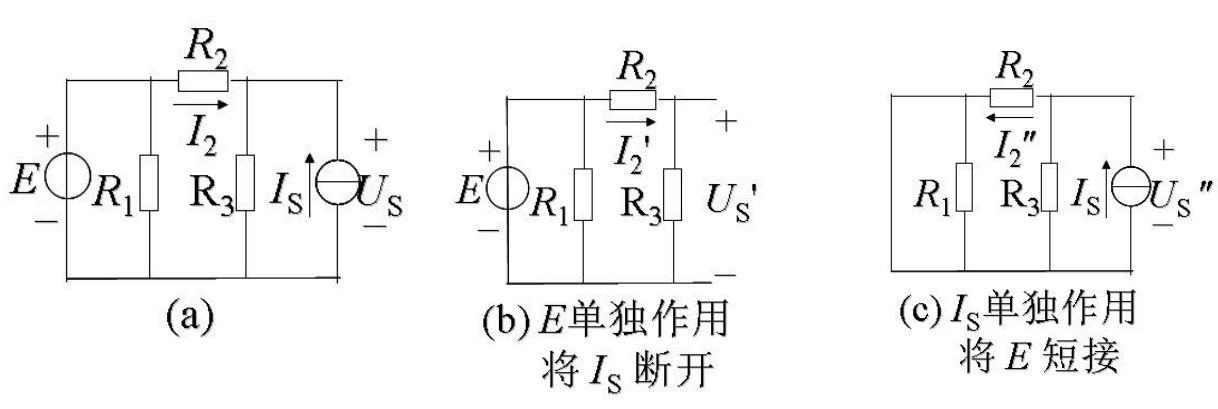

例：电路如图(a)，已知 E =10V、IS=1A，R1=10W，R2=R3= 5W，试用叠加原理求流过R2的电流 I2和理想电流源IS两端的电压 US。
