电源的两种模型及其等效变换
  • 1 章节内容
  • 2 PPT
  • 3 视频

主要内容:

电源的两种模型的模型、特性,应用及其两种模型的等效变换。

重点难点:

电源两种模型的等效变换。

内容精要:

一个电源可以用两种不同的电路模型来表示。一种是用理想电压源与电阻串联

的电路模型来表示,称为电压源模型;一种是用理想电流源与电阻并联的电路

模型来表示,称为电流源模型。两种模型可以等效变换。

1.电压源模型

(1)电压源

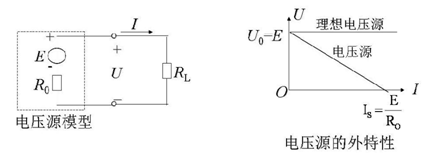

电压源是由电动势 E 和内阻 R0  串联的电源的电路模型,如图1(a所示。

                 (a)                     (b)

                      图1 电源的电压源模型及外特性

由图1可得:

该式表明了电压源端电压和输出电流的关系,称为电压源的外特性,用曲线表

示如图2(b)。

(2)理想电压源(恒压源)

 R0=0时,U ºE,称为理想电压源(恒压源)。实际上当电压源的R0<<RL,即电压源的内阻远小于负载电阻时,U » E ,可近似认为是理想电压源。

理想电压源特点:

   内阻R0= 0

输出电压是一定值,恒等于电动势。对直流电压源,有U ºE,其外特性曲线

为平行于电流坐标轴的直线。

理想电压源中的电流由外电路决定。

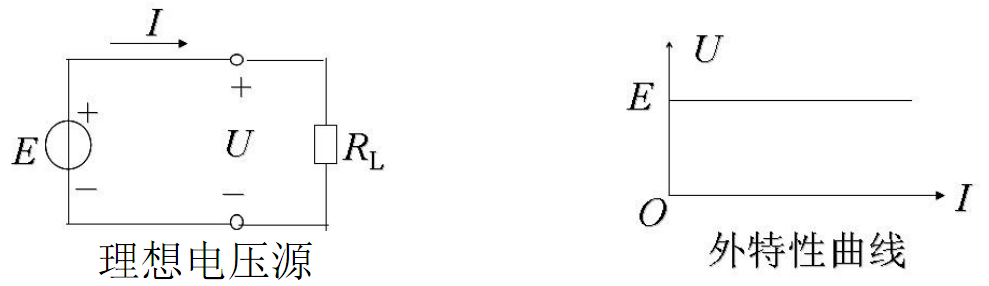

图2为理想电压源及其外特性曲线


         图2 理想电压源模型及外特性

2.电流源模型

(1)电流源

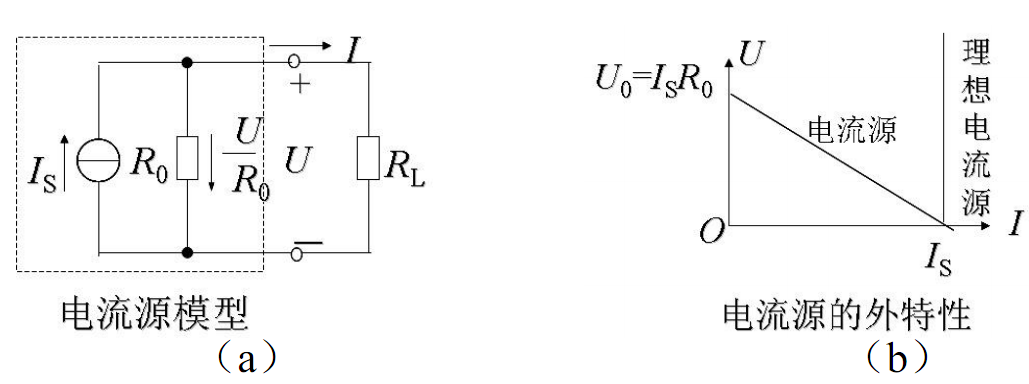

电流源是由电流 IS和内阻R0并联的电源的电路模型,如图3(a所示。


             图3 电源的电流源模型及外特性


由上图电路可得:   该式表明了电流源端电压和输出电流的关系,称为电流源的外特性,用曲线表示如图3(b)。

(2)理想电流源(恒流源)

  R0 = ¥时,IºIS ,称为理想电流源(恒流源)。实际上当电流源

R0>>RL,即电流源的内阻远大于负载电阻时,I IS,可近似认为是理想电流源。

理想电流源的特点:

 R0=¥

 输出电流是一恒定值,对直流电流源,有I ºIS,其外特性曲线为平行于电

压坐标轴的直线。

 恒流源两端的电压 U 由外电路决定。

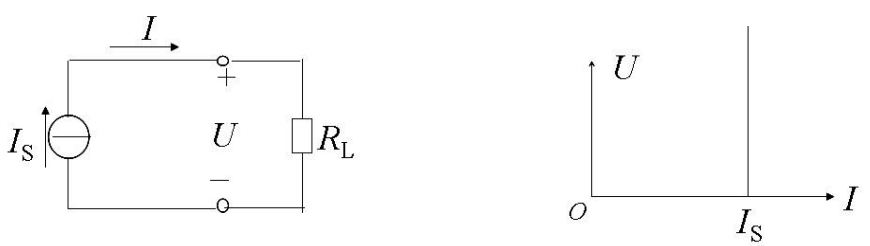

 图4为理想电流源及其外特性曲线。

         理想电流源模型             外特性曲线

              图4 理想电流源模型和外特性


3.电压源与电流源的等效变换

 在电路分析时,有时需要将电压源和电流源进行等效互换,两者之间的等效变换的条件为:电压源与电流源对外电路的作用等效,则接同一负载时,它们的端电压应该相等。因此得出等效变换的公式为:,(即电压源的内阻等于电流源的内阻)。

注意事项:

电压源和电流源的等效关系只对外电路而言,对电源内部则是不等效的。

等效变换时,两电源的参考方向要一一对应。也就是说:等效前后IS  的方向始

终由E -极指向+极。

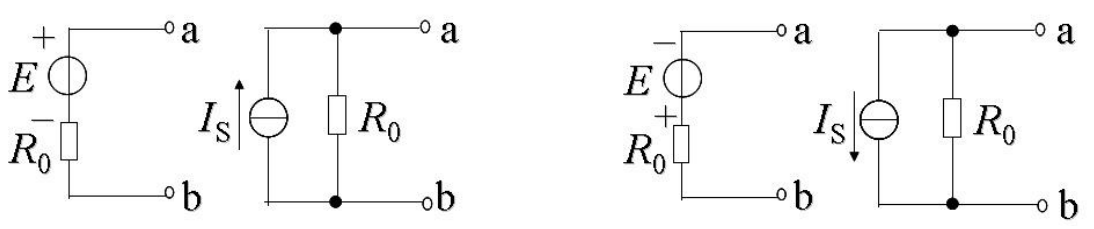

                   图5 电压源与电流源的等效变换

理想电压源与理想电流源之间无等效关系。

等效变换可以扩大到含源支路

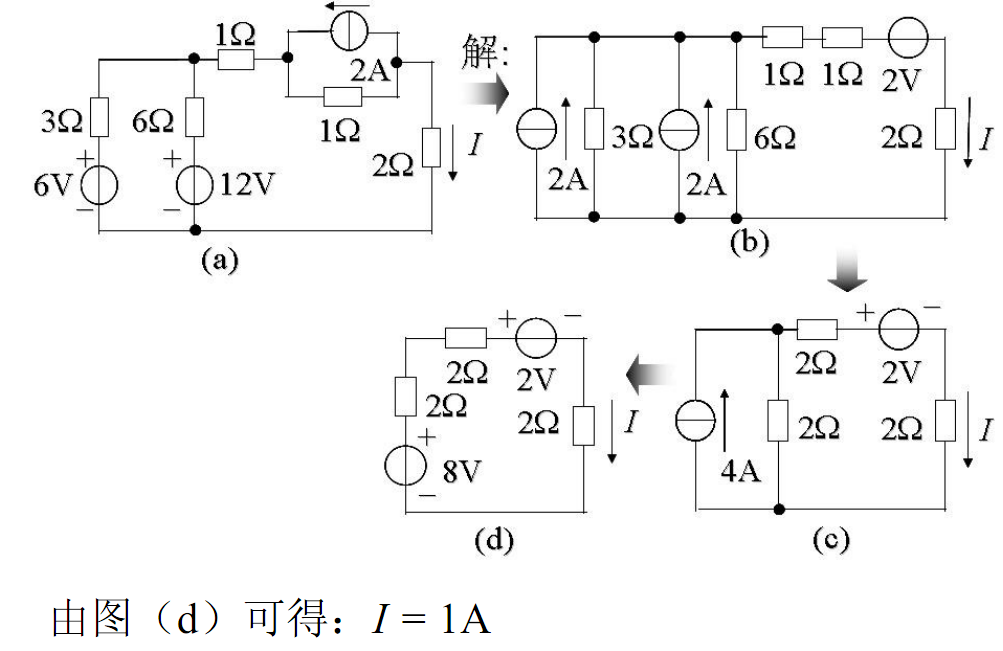

 1: 试用电压源与电流源等效变换的方法计算 2W电阻中的电流。
