【接任务】下载学习任务单，提前了解学习工作任务，做好准备

任务描述：

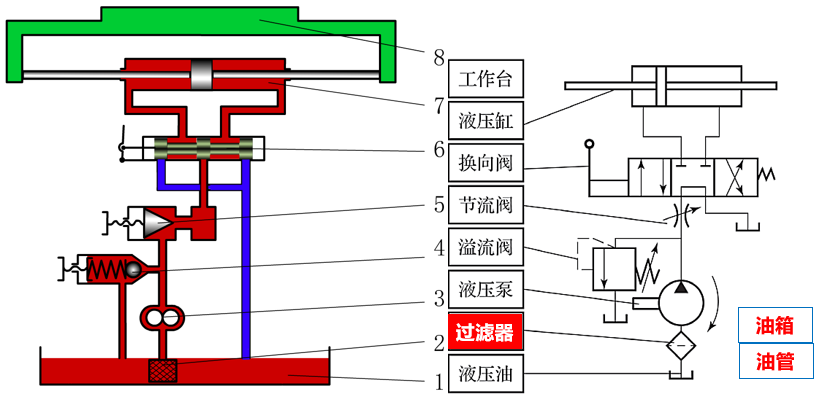

磨床液压系统中将各个液压元件连接起来的是液压管件，储存液压油的是油箱，过滤净化液压油的是过滤器。正是有了这样一些必要的辅助元件，才能构成液压系统，实现液压传动功能。

液压辅助元件是液压系统的“后勤保障”，保证液压系统正常工作。液压辅助元件主要有液压管件、滤油器、热交换器、油箱、蓄能器和压力表等。本任务的学习，带领大家认识与使用这些液压辅助元件。

任务目标：

-知识目标-

掌握液压辅助元件种类及其功用；

-能力目标-

1.会使用各种常用液压辅助元件；

2.能分析液压辅助元件在回路中的作用。

-素质目标-

1.培养追求“优质、高效、节能”的质量观；

2.树立一丝不苟、严谨科学的工程实践观。

观看视频，1分钟带你快速了解液压辅助元件

【找一找】你能找到几种液压辅助元件，分别是哪些？把你的答案回复在讨论主题里

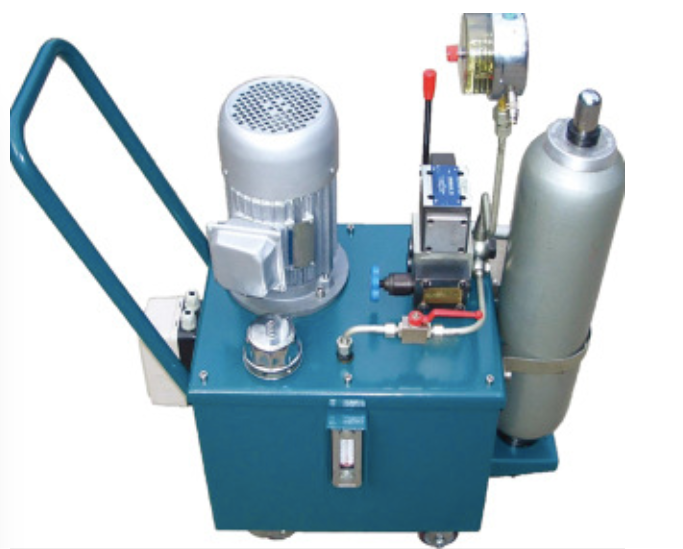

小型液压泵站▲

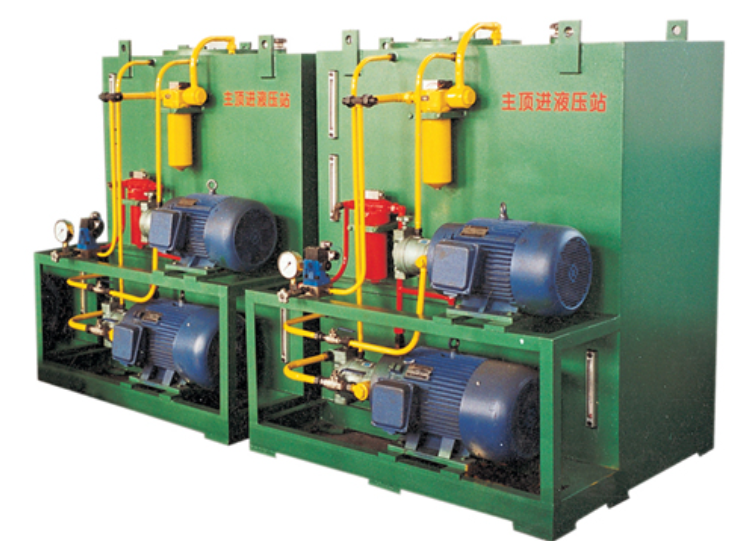

大型液压泵站▼

• 观看视频，学一学：认识与使用液压辅助元件

•


• 【识一识】辨识各液压辅助元件实物与液压符号

【识一识】液压辅助元件实物

观察实训室中的液压泵站，填写如下表格：

【做实操】液压泵站运行操练

【做一做】

（1）连接泵站进油管和回油管，将泵站接入液压演示系统。用手触碰油管感知油管的（有、无）抖动和温度（高、较高、低）。

（2）启动液压泵站，观察液压泵站的液压表显示的压力，记录下泵启动前后的压力值。

启动前压力（     ）bar，启动后压力（       ）bar。

（3）启动供油，观察液压泵站的压力表和系统中压力表数值，记录下泵站压力表和系统中压力表在供油前后的数值。

供油前泵站压力（     ）bar，供油后泵站压力（     ）bar；

供油前系统压力（     ）bar，供油后系统压力（     ）bar。

（4）系统运行5分钟，用手触碰油管，再次感知温度高低，与系统启动前后温度对比，直观感受温度变化情况。

供油前油管温度（高、较高、低）；

供油运行一段时间后油管温度（高、较高、低）；

（5）停止供油，关闭泵站电源，关比实训台电源。

完成以上步骤，对观察到的现象进行总结

• 测一测，你了解液压辅助元件吗？

【挑战任务】线下完成  液压泵站检查与连接安装。

工程机械液压系统装配与调试状元王基乐：把工匠精神贯穿在每一个细节

★【一丝不苟】【追求质量】液压系统装调状元王其乐高级技术员，十一年坚守基层，乐于求索；每一次任务，都追求高效精准，为客户拼尽全力；执着之心，矢志不渝。

我们要学习他执着之心，矢志不渝的追求“优质、高效”的质量，学习他一丝不苟、严谨科学的工作作风，发扬新时代的工匠精神。
