任务描述：

不同的液压系统由于工作要求不同，具体组成元件有很大差异，但识读液压系统图的步骤和过程却有一定的规律可循。本任务要认识汽车起重机，分析液压系统构成，了解其工作过程，进一步熟悉识读液压系统图的步骤。

汽车起重机

汽车起重机液压系统图

图示的Q50型汽车起重机液压系统图，该液压系统包含多个液压缸和液压马达，能配合完成货物起升、回转、落放的起重作业。为了控制这些液压缸和液压马达，需要用到多个液压控制回路，那么，各个液压控制回路“各司其职”“各尽其能”，共同完成作业任务。本任务识读汽车起重机液压系统，认识汽车起重机液压系统构成及特点。

任务目标：

-知识目标-

1.熟悉识读液压系统图的一般步骤；

2.掌握汽车起重机液压系统基本组成。

-能力目标-

1.能识读汽车起重机液压系统；

2.会分析汽车起重机液压系统油路。

-素质目标-

1.培养学生分析解决问题的能力；

2.引导学生树立正确的目标，养成良好的学习习惯。

【看一看】了解国产之光-汽车起重机

【自评自估】初步识别汽车起重机液压系统构成

  0.【看一看】：“大力士”汽车起重机如何工作

1. 【认一认】：汽车起重机液压系统工作

明确液压系统的工作目的和要求，是读懂液压系统图的重要切入点。观看汽车起重机工作过程视频，分解起重机起重作业动作流程：

支腿伸出动作→（空载）吊臂增幅动作→（空载）吊臂伸出动作→上车回转动作→起升机构动作（吊起）→上车回转动作+吊臂变幅动作→起升机构动作（落放）→起升机构动作（收回）→上车回正动作→吊臂缩回动作→吊臂减幅落位→支腿收回动作。各作业机构动作实质上都是由液压缸或液压马达运动引起的。液压缸或液压马达的运动是由（液压泵、液压阀、液压油）推动实现，它由（液压泵、液压阀、液压油）提供，而执行元件的动作方向、快慢和出力大小则由（液压泵、液压阀、液压油）控制。

2.【识一识】汽车起重机液压系统的构成

认识组成液压系统回路的每一个元件（名称、符号），是读懂液压系统图的重要基础。汽车起重机有多个动作机构：吊臂伸缩机构、吊臂变幅机构、吊钩起升机构、上车回转机构和支腿支撑机构。每个动作机构都有一个液压回路，它是液压总系统的分支回路。汽车起重机液压系统是由多个液压分支回路构成，每一各液压分支回路都由若干液压元件组成。

汽车起重机液压系统图

1,2-换向阀组（A~E换向阀），3-溢流阀，4-液压锁，5,6,8-单向顺序阀（平衡阀），7-单向节流阀，9-中心回转接头，10-开关阀，11-滤油器，12-压力表

液压分支回路构成分析表

3.【做一做】按执行元件动作分析各液压分支回路

在汽车起重机液压系统中，由液压泵为各执行机构提供压力油，通过各液压分支回路完成作业动作。下载FluidSIM起重机液压系统图，分析各液压分支回路工作：

液压油路分析表

4.【学一学】分析汽车起重机液压系统特点

对于一般液压系统，可结合第三步各工况进油路和回油路的分析结果，以控制元件为切入点，从各工况的实现或特殊性能的实现等方面分析系统特点，指出系统包含的液压分支回路，各液压分支回路怎样实现换向、锁紧，怎样实现调速和调压等。

汽车起重机液压系统特点分析表

• 测一测，你能识读汽车起重机液压系统图吗？

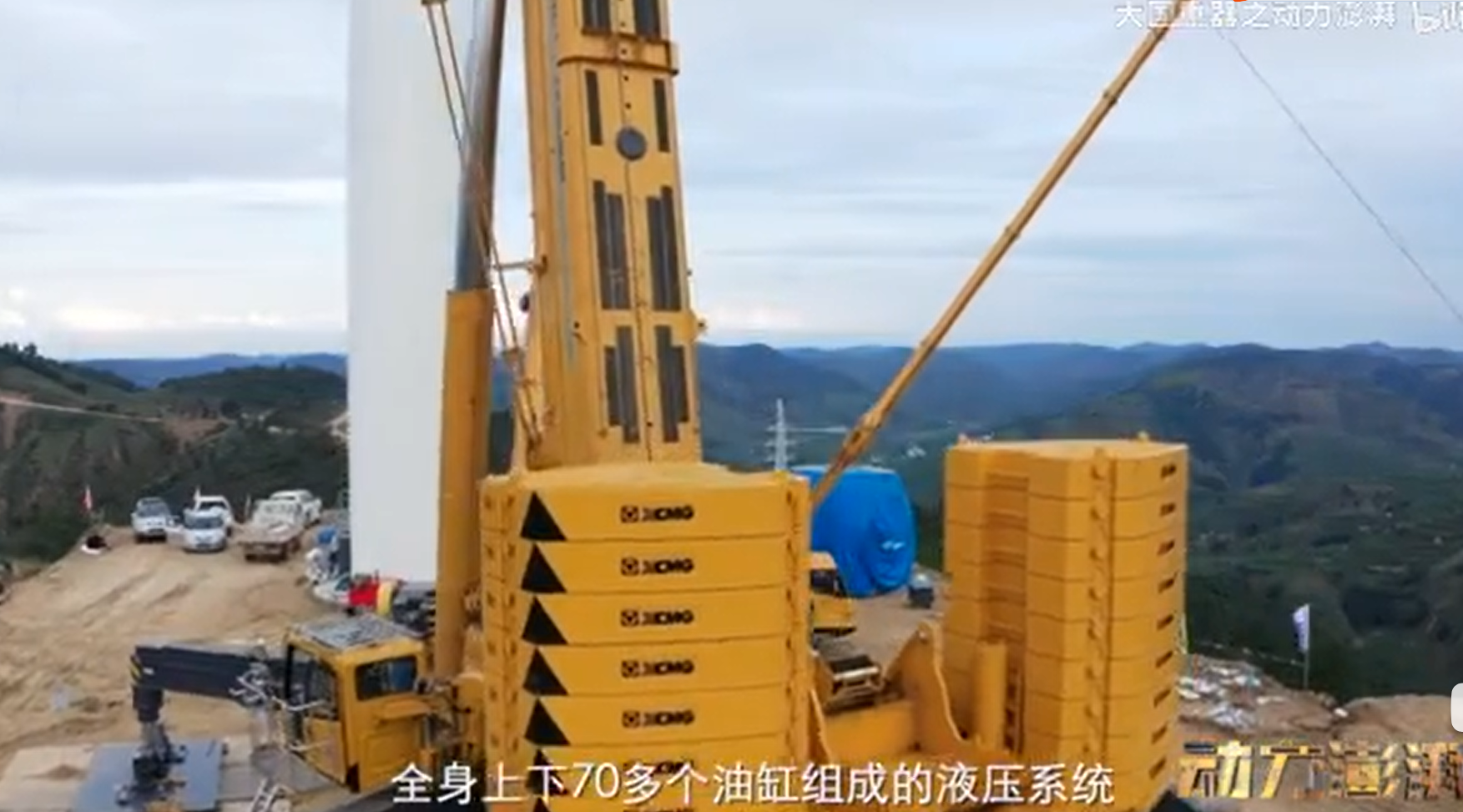

引以为豪的大国重器-1600吨汽车起重机

★【自强自信】我国新能源全产业链全球领先。这是为风力发电电机吊装专门研制生产的1600吨液压起重机，有了它，大型风机吊装就没有后顾之忧。采用完全国产的液压核心零部件的起重机，是让我们液压人引以为豪的一个大国重器。
