【接任务】下载学习任务单，提前了解学习工作任务，做好准备

任务描述：

在磨床液压系统中，由双杆活塞液压缸作为执行元件，带动磨床工作台，实现左右往复运动。双杆活塞液压缸属于液压缸的一种，当两活塞杆尺寸相同时，它双向输出的力和速度相同，适合磨床工况的需要。除了双杆活塞缸，常用的液压缸还有哪些类型？它们的输出特性如何？请结合本任务的学习，初步认识各类型液压缸。

任务目标：

-知识目标-

1.了解柱塞缸、摆动缸、增压缸、伸缩缸的特性；

2.掌握单杆活塞缸和双杆活塞缸的工作原理及输出特性。

-能力目标-

1.会辨识各类液压缸；

2.正确分析双杆活塞液压缸和单杆活塞液压缸的工作特性；

3.能为不同的液压系统选择合适的液压缸。

-素质目标-

正确认识自我，认清个人优势，增强技能报国信心。

观看视频，3分钟带你初步了解液压缸

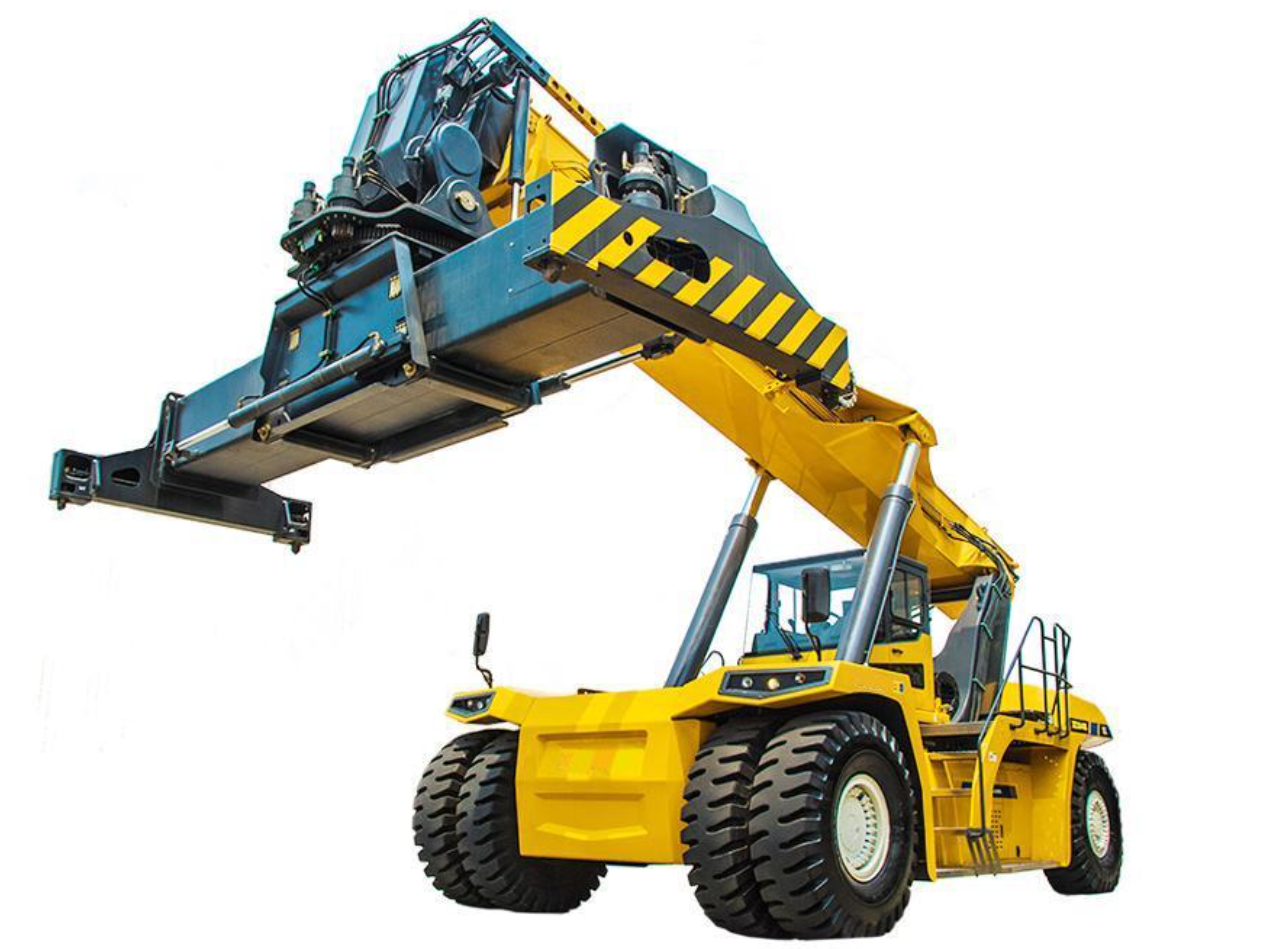

【试一试】我国集装箱年吞吐量已连续多年居于世界第一！请同学们看港口集装箱正面吊机工作小视频，你能辨识出来使用了哪些液压缸？

• 【看视频，学一学】：认识各类液压缸，了解其应用

【读一读】《机械设计手册》第5卷第274~279页，了解液压缸类型与产品性能参数及含义。

【做一做】，查阅《机械设计手册》第5卷第274~279页的表21-5-1、表21-6-2、表21-6-3，，整理液压缸知识，并给液压磨床选出合适的液压缸。

(1) 写出液压缸的分类。

(2)写出液压缸的压力等级。

(3)写出液压缸的主要参数及意义。

(4) 写出活塞液压缸的压力、流量和活塞的运动速度计算式。

(5)已知液压磨床工作时的负载力F为8000N，系统压力P1为2.0 MPa，回油压力P2为0.5MPa，工作台行程L为700mm，速度v范围是0.5~12m/min，取杆径d=0.5D。请选出合适类型的液压缸，并计算器活塞杆直径d和活塞直径D，选出合适的液压缸公称压力和几何参数的液压缸系列。（写出计算过程）

• 测一测，你能辨识多少种液压缸？

【做小结】通过思维导图，总结液压缸分类以及各类液压缸的特点。

【拓展任务】小组活动，借助于图书、网络资料、学习视频，小组讨论并总结我国液压缸，特别是高压液压缸发展历程。

做大国工匠，当技能尖兵

【技能报国】徐工集团液压事业部员工进行技能比赛，形成良好的你追我赶的技能比武氛围，提高了设备装配效率和质量。

通过学习，我们对比区分不同类型液压缸，各有其特点，适用于不同的应用场合。同样，虽然我们个体存在差异，但每个人都有自身优势。只要我们发挥自身优势，增强自信，学会吃苦耐劳，总会有适应的岗位，用技能去为社会做贡献。
