【接任务】下载学习任务单，提前了解学习工作任务，做好准备
任务描述：
不同的液压系统由于工作要求不同，具体组成元件有很大差异，但识读液压系统图的步骤和过程却有一定的规律可循。本任务将以磨床液压系统为例，学习识读液压系统图的一般步骤。
图示的磨床液压系统由 8 个部件组成，这 8 个部件名称是什么，各起什么作用，最终是如何协作共同完成系统工作的呢？我们通过识读磨床液压系统解答以上疑惑。
任务目标：
-知识目标-
1.初步掌握识读液压系统图的一般步骤；
2.掌握磨床液压系统基本组成。
-能力目标-
能够识读磨床液压系统图；
-素质目标-
1.培养学生团结协作意识；
2.引导学生树立正确的目标，养成良好的学习习惯。
观看视频，3分钟带你初步了解液压系统图
【看一看】：磨床液压系统工作要求
明确液压系统的工作目的和要求，是读懂液压系统图的重要切入点。观看平面磨床工作过程视频，磨床工作台带动工件左右匀速运动，磨头快速旋转，与工件接触，完成整个平面或局部的磨削加工。工作台左右往复运动的动力由液压系统提供，因此，磨床液压系统的工作要求是由执行元件带动工作台实现 运动。
2.【识一识】磨床液压系统的组成部件

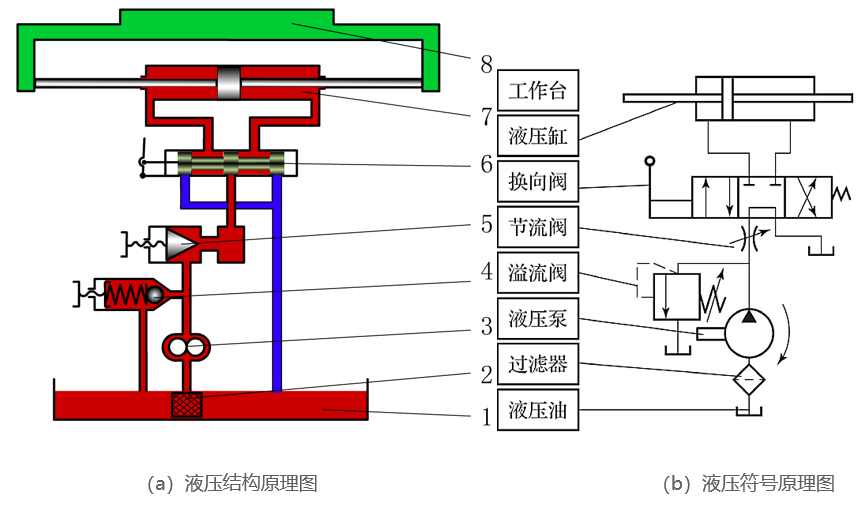

认识组成液压系统的每一个元件（名称、符号），是读懂液压系统图的重要基础。磨床液压系统组成部件名称如下图所示。
按液压系统五大组成部分即动力元件、控制元件、执行元件、辅助元件及液压油，梳理磨床液压系统各组成部分所含液压部件：
动力元件： ；控制元件： ；执行元件： ；辅助元件： 。
3.【做一做】按执行元件动作分析进油路、回油路

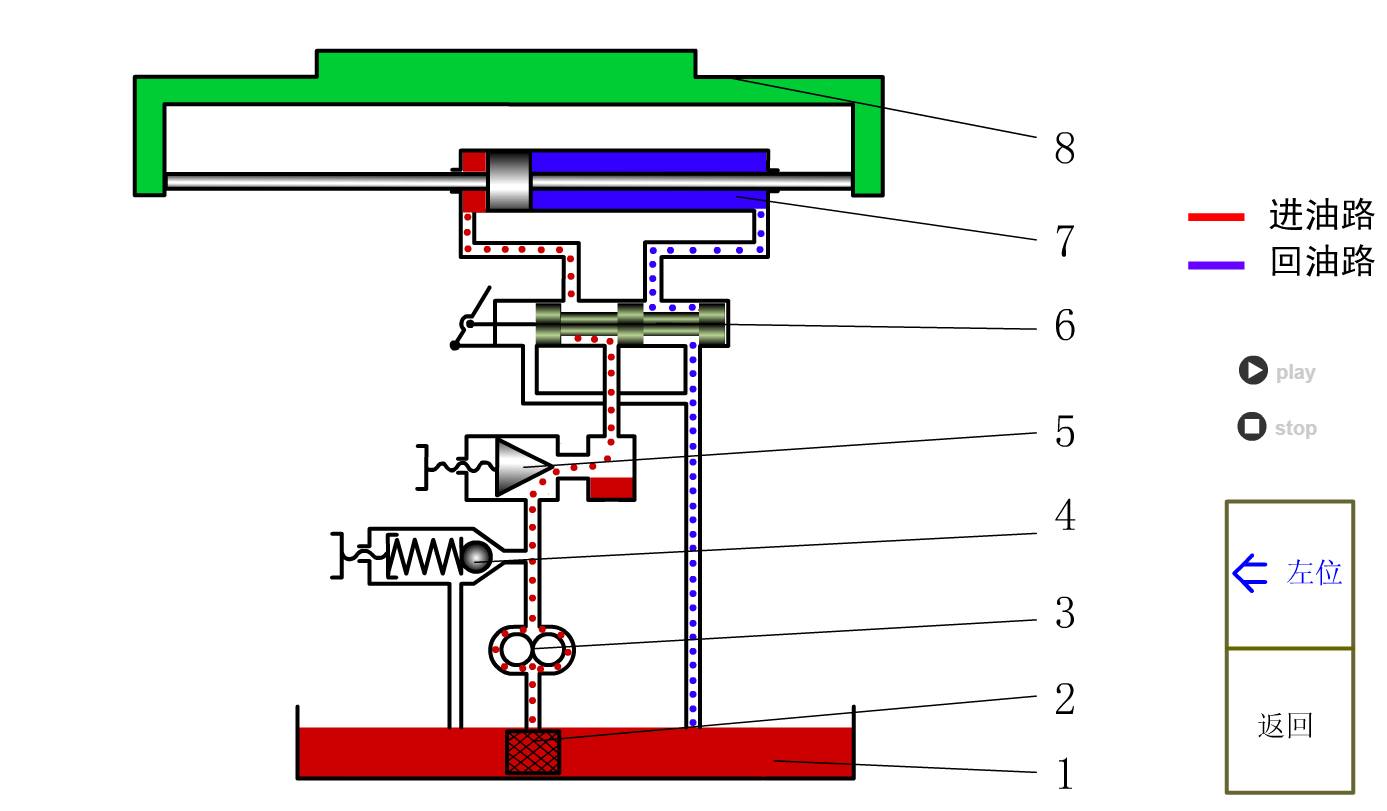

在磨床液压系统中，由液压泵为系统提供压力油，通过溢流阀、节流阀和换向阀的控制，使液压缸实现三个动作：活塞及活塞杆带动工作台右行、活塞及活塞杆带动工作台左行、活塞停止运动。
工作台右行时：
进油路： 油箱 → → → → → 液压缸左腔 ；
回油路： 液压缸右腔 → →油箱。
工作台左行时：
进油路： 油箱 → → → → → ；
回油路： → → 。
工作台停止时：
回油路： 油箱 → → → → 油箱。
4.【学一学】分析磨床液压系统特点
对于一般液压系统，可结合第三步各工况进油路和回油路的分析结果，以控制元件为切入点，从各工况的实现或特殊性能的实现等方面分析系统特点，指出系统使用的液压基本回路，如液压系统怎样实现换向、怎样实现快速和慢速的换接、怎样实现执行元件的快速运动等。
本液压系统液压缸完成左行、右行、停止三个动作，具体包含以下液压基本回路：
（1）换向回路 —— 换向阀起主要作用。
（2）锁紧回路 —— 利用换向阀的 M 型中位机能使液压执行元件能在任意位置上停留。
（3）调压回路 —— 溢流阀起主要作用。
（4）调速回路 —— 节流阀、溢流阀和定量泵配合完成。
（5）卸荷回路 —— 中位为 M 型的换向阀起主要作用。
【挑战任务】在FluidSIM软件中构建的磨床液压系统，尝试增加一个截止阀，组成供油回路，用以控制向系统供油。
“未来属于青年，希望寄予青年”
★分析磨床液压系统的第一步就是明确系统工作目的和要求。同学们正值青春年少，承载着中华民族伟大复兴的寄望。大家要有明确的学习目标、人生目标，在目标引领下有的放矢，稳步前进。
★通过识读磨床液压系统图，我们知道系统是由多个液压部件相互联系构成的，各自发挥作用才能使整个系统发挥出其功能。同学们要明白这个道理，既要各尽所能，又要能团结协作，才能创造更大的价值。
