一、层次图和HIPO图

1. 层次图(H图)

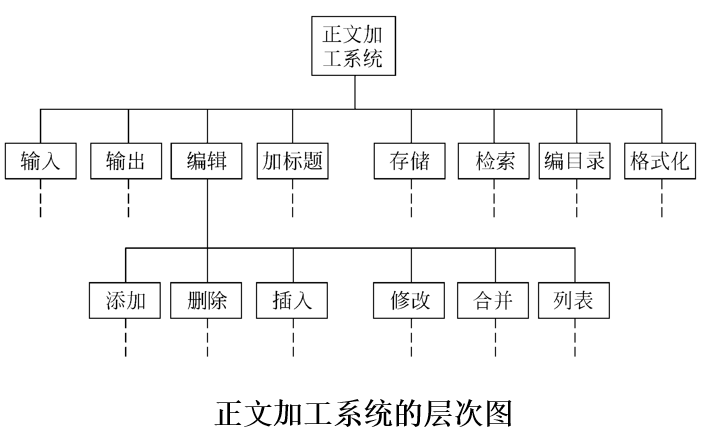

层次图用来描绘软件的层次结构。很适于在自顶向下设计软件的过程中使用。

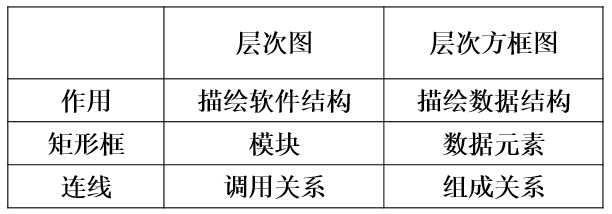

层次图和层次方框图的区别：

2. HIPO图

HIPO图是美国IBM公司发明的“层次图+输入/处理/输出图”的英文缩写。

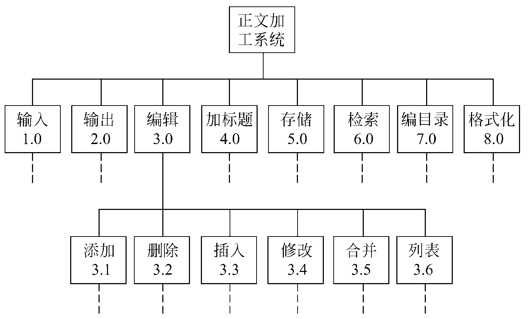

为了能使HIPO图具有可追踪性，在H图(层次图)里除了最顶层的方框之外，每个方框都加了编号。

和H图中每个方框相对应，应该有一张IPO图描绘这个方框代表的模块的处理过程。模块在H图中的编号便于追踪了解这个模块在软件结构中的位置。

二、结构图

Yourdon提出的结构图是进行软件结构设计的另一个有力工具。结构图和层次图类似，也是描绘软件结构的图形工具。

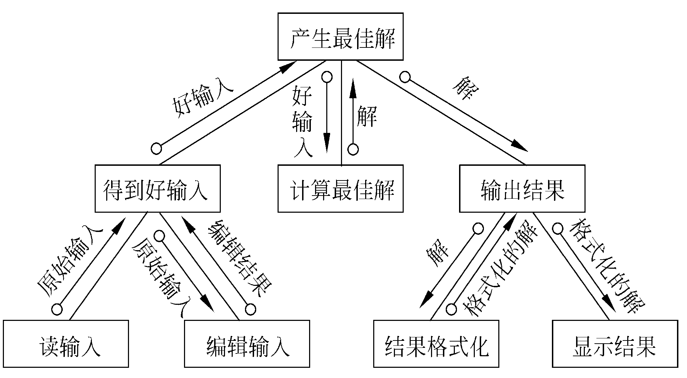

基本符号：

■方框代表一个模块；

■方框之间的直线表示模块的调用关系；

■尾部是空心圆箭头表示传递的是数据；

■尾部实心圆箭头表示传递的是控制信息。

附加符号：

■选择调用：判定为真时调用A，为假时调用B。

■循环调用：模块M循环调用模块A、B、C。

注意：

■层次图和结构图并不严格表示模块的调用次序，多数人习惯按调用次序从左到右画模块；

■层次图和结构图并不指明何时调用下层模块；

■层次图和结构图只表明一个模块调用那些模块，没有表示模块内还有没有其他成分；

■通常用层次图作为描绘软件结构的文档；

■由层次图导出结构图的过程，可以作为检查设计正确性和评价模块独立性的好方法。
