一、层次方框图

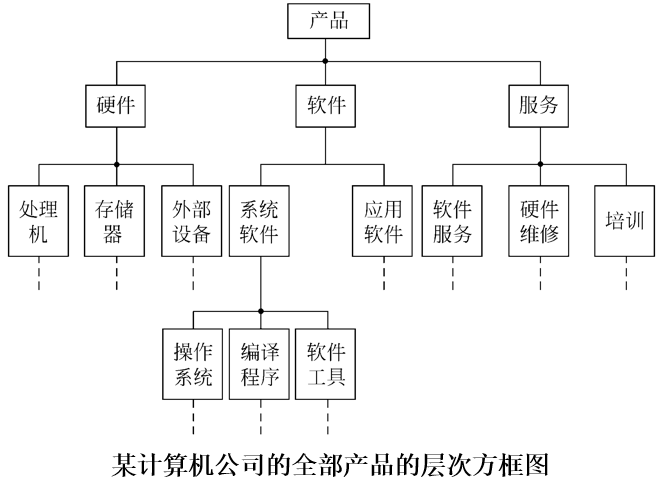

层次方框图：用树形结构的一系列多层次的矩形框描绘数据的层次结构。

树形结构的顶层是一个单独的矩形框，它代表完整的数据结构；

下面的各层矩形框代表这个数据的子集；

最底层的各个框代表组成这个数据的实际数据元素(不能再分割的元素)。

二、Warnier图

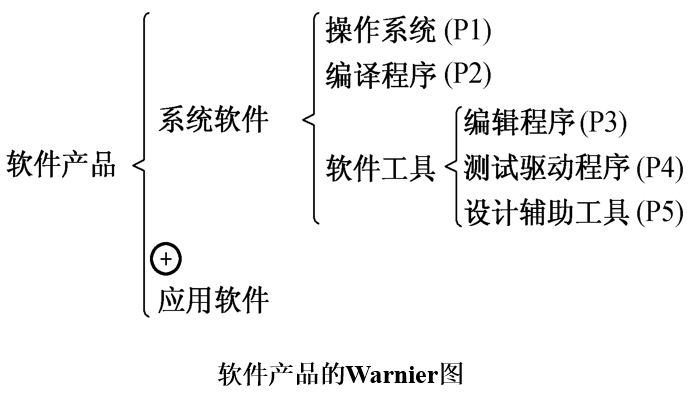

和层次方框图类似，Warnier图也用树形结构描绘信息，但是这种图形工具比层次方框图提供了更丰富的描绘手段。

特点：用Warnier图可以表明信息的逻辑组织，也可以表示特定信息在某一类信息中是有条件地出现的。因为重复和条件约束是说明软件处理过程的基础，所以很容易把Warnier图转变成软件设计的工具。

三、IPO图

IPO图是输入、处理、输出图的简称，它是美国IBM公司发展完善起来的一种图形工具，能够方便地描绘输入数据、对数据的处理和输出数据之间的关系。

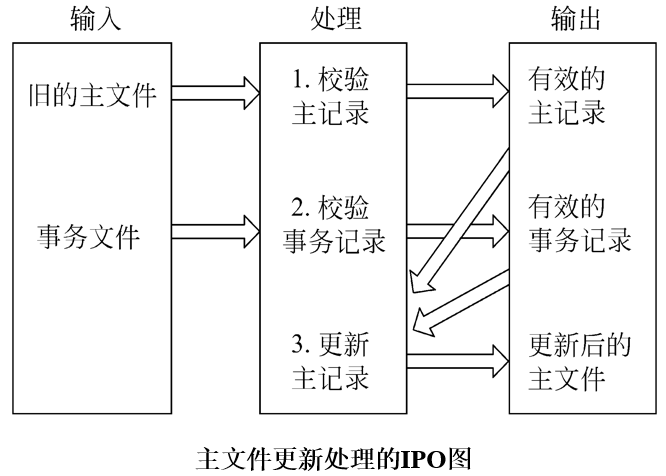

基本形式：是在左边的框中列出有关的输入数据，在中间的框内列出主要的处理，在右边的框内列出产生的输出数据。在IPO图中还用类似向量符号的粗大箭头清楚地指出数据通信的情况。

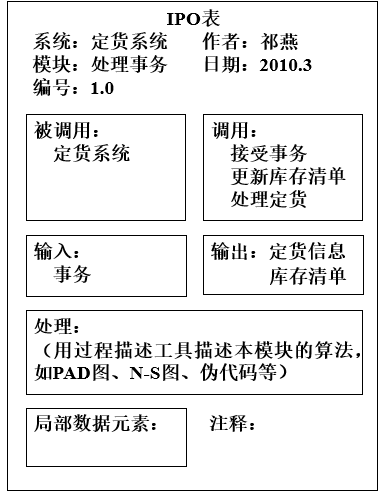

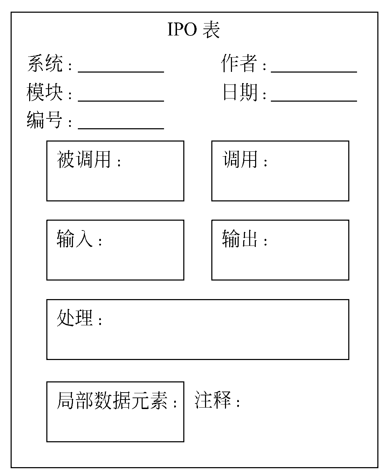

改进的IPO图：这种图中包含某些附加的信息，在软件设计过程中将比原始的IPO图更有用。

在需求分析阶段可以使用IPO图简略地描述系统的主要算法(即数据流图中各个处理的基本算法)。
