状态转换图概念

状态转换图：通过描绘系统的状态及引起系统状态转换的事件，来表示系统的行为。状态图还指明了作为特定事件的结果系统将做哪些动作(例如，处理数据)。

一、状态

状态：是任何可以被观察到的系统行为模式，一个状态代表系统的一种行为模式。状态规定了系统对事件的响应方式。

状态主要有：

1、初态(即初始状态)，只能有1个

2、终态(即最终状态)，可以有0至多个

3、中间状态

状态图分类：

1、表示系统循环运行过程，通常不关心循环是怎样启动的。

2、表示系统单程生命期，需要标明初始状态和最终状态。

二、事件

是在某个特定时刻发生的事情，它是对引起系统做动作或(和)从一个状态转换到另一个状态的外界事件的抽象。简而言之，事件就是引起系统做动作或(和)转换状态的控制信息。

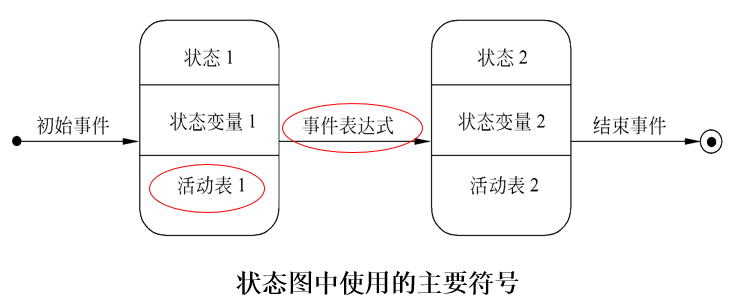

三、符号

初态：用实心圆表示；

终态：用一对同心圆(内圆为实心圆)表示；

中间状态：用圆角矩形表示，分成上、中、下3部分。

1、上面部分-----为状态的名称；

2、中间部分-----为状态变量的名字和值；

3、下面部分-----是活动表。

带箭头的连线：称为状态转换，箭头指明了转换方向。

活动表的语法格式：

事件名(参数表)/动作表达式

“事件名”可以是任何事件的名称。

常用的3种标准事件：

1、entry事件指定进入该状态的动作；

2、exit事件指定退出该状态的动作；

3、do事件则指定在该状态下的动作。

需要时可以为事件指定参数表。活动表中的动作表达式描述应做的具体动作。

事件表达式的语法：

事件说明［守卫条件］／动作表达式

事件说明的语法为：事件名(参数表)。

守卫条件是一个布尔表达式。如果同时使用事件说明和守卫条件，则当且仅当事件发生且布尔表达式为真时，状态转换才发生。如果只有守卫条件没有事件说明，则只要守卫条件为真状态转换就发生。

动作表达式是一个过程表达式，当状态转换开始时执行该表达式。

例子

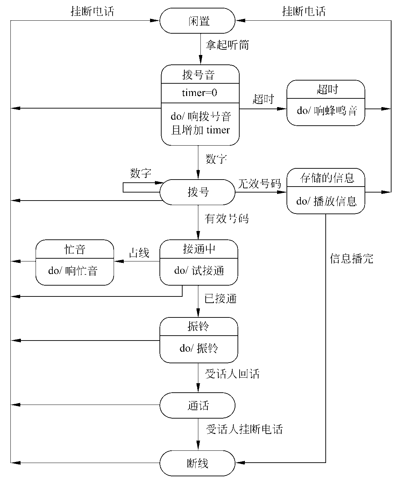

电话系统
