一.什么是IIC

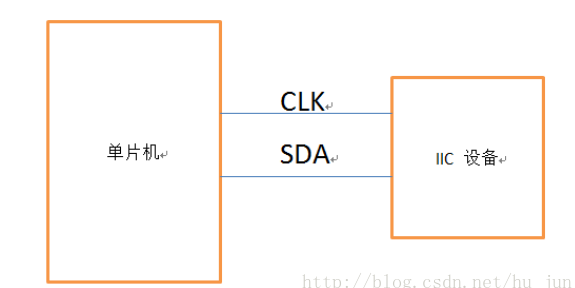

IIC是集成电路总线，IIC总线只有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。
每个接到I2C总线上的器件都有唯一的地址。主机与其它器件间的数据传送可以是由主机发送数据到其它器件，这时主机即为发送器。由总线上接收数据的器件则为接收器。
二.要掌握IIC的通信协议，需要掌握以下几个函数的写法：
1.起始信号 i2c_Start()
2.终止信号 i2c_Stop()
3.写数据 i2c_SendByte()
4.读数据 i2c_ReadByte()
5.发送应答信号 i2c_Ack()
6.发送非应答信号 i2c_Nack()
7.等待应答 i2c_WaitAck()
8.检测I2C总线设备 i2c_CheckDevice
1.起始信号和终止信号

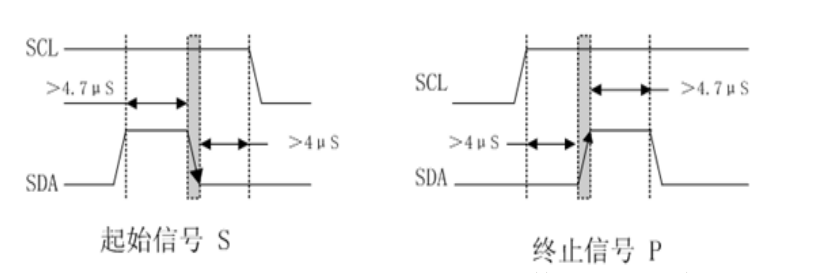

SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号；SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。
void i2c_Start(void)
{
/* 当SCL高电平时，SDA出现一个下跳沿表示I2C总线启动信号 */
SDA = 1;
SCL = 1;
i2c_Delay();
SDA = 0;
i2c_Delay();
SCL = 0;
i2c_Delay();
}
/*
*********************************************************************************************************
* 函 数 名: i2c_Start
* 功能说明: CPU发起I2C总线停止信号
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_Stop(void)
{
/* 当SCL高电平时，SDA出现一个上跳沿表示I2C总线停止信号 */
SDA = 0;
SCL = 1;
i2c_Delay();
SDA = 1;
i2c_Delay();
}
1234567891011121314151617181920212223242526272829302.应答和非应答

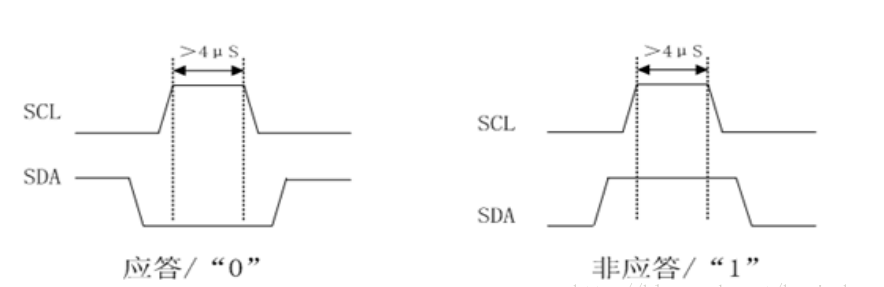

IIC 总线协议规定，每传送一个字节数据后，都要有一个应答信号以确定数据传送是否被对方收到。应答信号由接受设备产生，在SCL为高电平期间，接受设备将SDA拉低为低电平，表示数据传输正确，产生应答。
/*
*********************************************************************************************************
* 函 数 名: i2c_WaitAck
* 功能说明: CPU产生一个时钟，并读取器件的ACK应答信号
* 形 参: 无
* 返 回 值: 返回0表示正确应答，1表示无器件响应
*********************************************************************************************************
*/
unsigned char i2c_WaitAck(void)
{
unsigned char re; //应答信号等于0则应答正确，等于1则没有应答
SDA = 1; //释放总线，能让对方拉低
i2c_Delay();
SCL = 1; //此时刻开始，数据保持应答状态稳定
i2c_Delay();
if(SDA == 1)
{
re = 1; //没有应答
}
else
{
re = 0; //应答正确
}
SCL = 0;
i2c_Delay();
return re;
}123456789101112131415161718192021222324252627283.IIC的数据传送

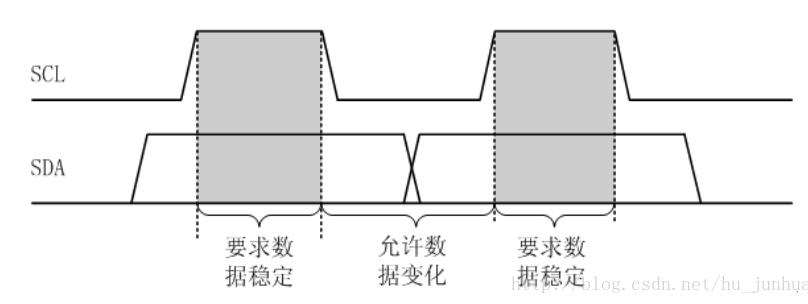

数据位的有效性规定：IIC总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。
/*
*********************************************************************************************************
* 函 数 名: i2c_SendByte
* 功能说明: CPU向I2C总线设备发送8bit数据
* 形 参: _ucByte ： 等待发送的字节
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_SendByte(unsigned char _ucByte)
{
unsigned char i; //其实信号开始后SCL是被拉低的
for(i = 0; i < 8; i++)
{
if(_ucByte & 0x80)
SDA = 1;
else
SDA = 0;
SCL = 1;
i2c_Delay();
SCL = 0; //SCL等于0的时候写数据
if(i == 7) //最后一次时释放总线
{
SDA = 1;
}
_ucByte<<=1; //左移一位
i2c_Delay();
}
}
/*
*********************************************************************************************************
* 函 数 名: i2c_ReadByte
* 功能说明: CPU从I2C总线设备读取8bit数据
* 形 参: 无
* 返 回 值: 读到的数据
*********************************************************************************************************
*/
unsigned char i2c_ReadByte(void)
{
unsigned char i;
unsigned char value = 0;
for(i = 0; i < 8; i++)
{
value<<=1;
SCL = 1; //稳定状态的时候读数据
if(SDA == 1)
value++;
SCL = 0; //允许数据变化
i2c_Delay();
}
return value;
}
1234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950515253544.产生一个应答信号和一个非应答信号
/*
*********************************************************************************************************
* 函 数 名: i2c_Ack
* 功能说明: CPU产生一个ACK信号
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_Ack(void)
{
SDA = 0;//响应
i2c_Delay();
SCL = 1;
i2c_Delay();
SCL = 0;
i2c_Delay(); //在SCL为高电平期间SDA都为0即产生一个应答信号
SDA = 1; //释放总线
i2c_Delay();
}
/*
*********************************************************************************************************
* 函 数 名: i2c_NAck
* 功能说明: CPU产生1个NACK信号
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_NAck(void)
{
SDA = 1;
i2c_Delay();
SCL = 1;
i2c_Delay();
SCL = 0;
i2c_Delay(); //在SCL为高电平期间SDA都为1即产生一个非应答信号
}12345678910111213141516171819202122232425262728293031323334353637延时
/*
*********************************************************************************************************
* 函 数 名: i2c_Delay
* 功能说明: I2C总线位延迟，最快400KHz
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void i2c_Delay(void)
{
unsigned char i;
/*
IIC 延时时间根据具体情况自行决定for循环延迟时间的大小
实际应用选择小于400KHz左右的速率即可
*/
for (i = 0; i < 10; i++);
}
