一.中断的概念

1. 中断发生
   CPU在处理某一事件A时，发生了另一事件B请求CPU迅速去处理

2. 中断响应和中断服务
   CPU暂时中断当前的工作，转去处理事件B

3. 中断返回
   待CPU将事件B处理完毕后，再回到原来事件A被中断的地方继续处理事件A
   这一过程称为中断

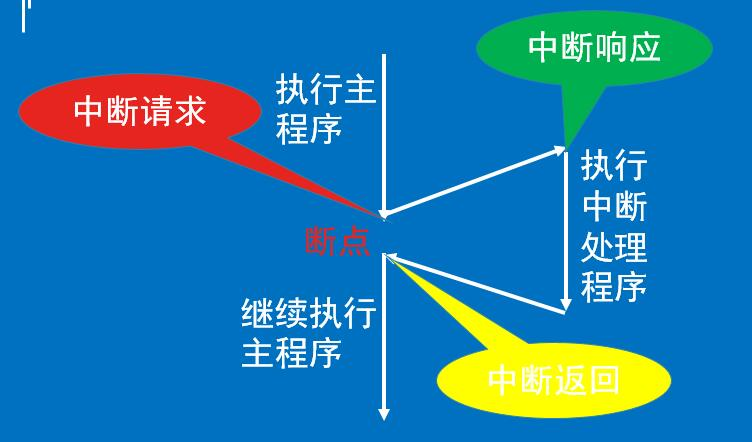

二.中断过程示意图

三.MCS51中断系统的结构

MCS51的中断系统有5个中断源（8052有 6个） ，2个优先级，可实现二级中断嵌套

中断编号	中断名	中断源
0	外部中断0	IE0(P3.2)
1	定时器0溢出中断	TF0
2	外部中断1	IE1(P3.3)
3	定时器1溢出中断	TF1
4	串行口中断	RI

四.中断寄存器

单片机有10个寄存器主要与中断程序的书写控制有关

1. 中断允许控制寄存器IE

2. 定时器控制寄存器TCON

3. 串口控制寄存器SCON

4. 中断优先控制寄存器IP

5. 定时器工作方式控制寄存器TMOD

6. 定时器初值赋予寄存器（TH0/TH1,TL0/TL1）

五.部分寄存器详解

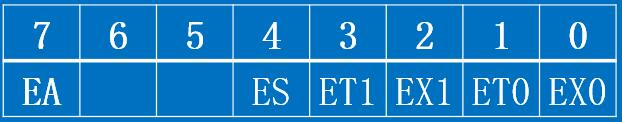

1.中断允许控制寄存器（IE）

EX0：外部中断0允许位；
ET0：定时/计数器T0中断允许位；
EX1：外部中断1允许位；
ET1：定时/计数器T1中断允许位；
ES ：串行口中断允许位；
EA ：CPU中断允许（总允许）位。
2.定时器/计数器控制寄存器控制寄存器（TCON）

IT0：外部中断0触发方式控制位
当IT0=0时，为电平触发方式（低电平有效）
当IT0=1时，为边沿触发方式（下降沿有效）
IE0：外部中断0中断请求标志位
IT1：外部中断1触发方式控制位
IE1：外部中断1中断请求标志位
TF0：定时/计数器T0溢出中断请求标志位
TF1：定时/计数器T1溢出中断请求标志位

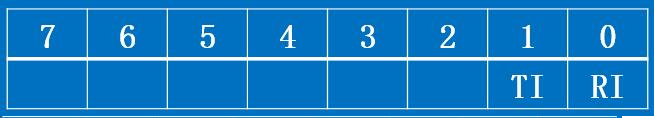

3.串行口控制寄存器（SCON）

RI：串行口接收中断标志位。当允许串行口接收数据时，每接收完一个串行帧，由硬件置位RI。注意，RI必须由软件清除。
TI：串行口发送中断标志位。当CPU将一个发送数据写入串行口发送缓冲器时，就启动了发送过程。每发送完一个串行帧，由硬件置位TI。CPU响应中断时，不能自动清除TI，TI必须由软件清除。
4.中断优先级控制寄存器（IP）

PX0：外部中断0优先级设定位
PT0：定时/计数器T0优先级设定位
PX1：外部中断0优先级设定位
PT1：定时/计数器T1优先级设定位
PS ：串行口优先级设定位
PT2：定时/计数器T2优先级设定位

六.中断响应条件

1. 中断源有中断请求

2. 此中断源的中断允许位为1

3. 开中断（即EA=1）
