学习情境四 异形件的三维建模与工程图输出

通过组合体、非标零件、标准件等三种不同类型不同难度零件的三维建模训练，我们基本掌握了Creo的三维建模流程和技巧，已经可以胜任企业三维建模初级岗位的要求。

但是，企业真实产品中的零件大多外形不太规则，甚至无法用工程图完整表达，只能通过三维模型表达。所以，如何完成异形件的设计与建模，就成了接下来大家要重点突破的技能。

任务一 钣金支架的三维建模

钣金是一种针对金属薄板（一般在6mm以下）的综合冷加工工艺，包括剪、冲、切、折、焊接、铆接、拼接、成型（如汽车车身）等工艺，其主要特征是同一零件厚度一致。通过钣金工艺加工得到的产品叫做钣金件。钣金件可以是单一的零件，也可以是多个零件通过焊接、铆接等方式装配得到的产品。常见的钣金件有汽车覆盖件、配电柜、自行车变速齿轮、冰箱箱体、台式电脑机箱、防盗门钣金、巧克力金属包装盒等。

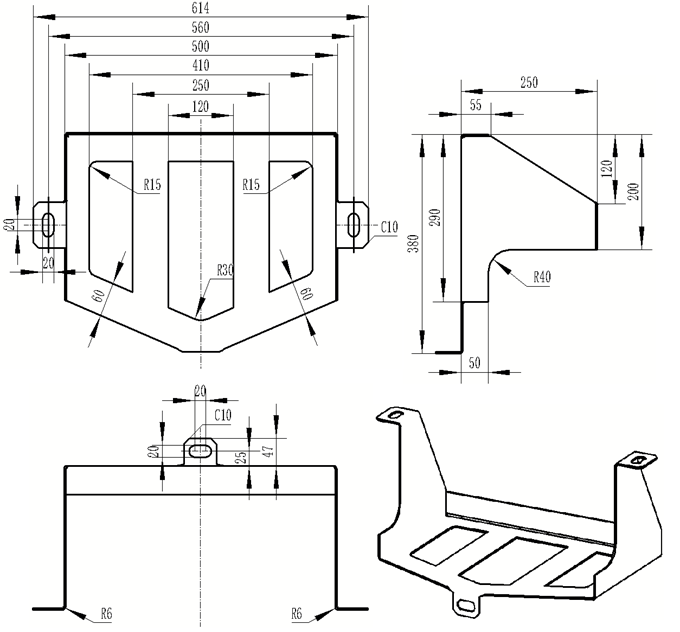

本任务通过二维工程图和轴测图的方式下达（未给出全部尺寸），要求按如图的尺寸和形状完成钣金支架的三维建模（壁厚均为3、未注圆角R3，其他未注尺寸由读者自行确定），并按图中轴测图的大致方位保存一个轴测图的视图方向，以便随时调用该轴测图。图 钣金支架

下面结合Creo软件详细讲解钣金支架的三维建模过程。

【任务一 钣金支架的三维建模】课件
