任务五 三维模型的渲染及输出

为了宣传推广新产品以占领市场先机，企业一般在产品样机开发之前就需要提前做好产品推介文案，文案中要用到的产品图片就成了关键的一环。Creo工作区（图形窗口）四周某一侧的【视图】工具栏可使模型在【线框】、【着色】、【消隐】等不同【显示样式】进行显示，然而实际的产品设计中，这些显示状态是远远不够的，因为它们无法表达产品的颜色、光泽和质感等外观特点，再加上没有产品实物（样机也来不及做），所以只能通过诸如Rhinoceros、3ds max、KeyShot等专业的造型渲染软件。如果要求不是太高的话，用Creo自带的渲染功能也能达到类似的效果。

当然，如果要使产品的效果图更具有质感和美感，可将渲染后的图形文件导入到专门的图像处理软件（如Photoshop）中，进行进一步的编辑和美化。

按下面的工程图完成陶瓷茶杯的建模，建模完成后按青花瓷样式进行贴图并渲染。为了和其他三维CAD/CAM软件进行通讯，需要输出为相应的中间数据格式（如.igs、.x_t、.x_b等）。图中尺寸仅供参考，学习者可自行设计为实用的茶杯尺寸。完成该口方底圆茶杯的建模后，请读者自行设计一个口圆底方的同类茶杯，尺寸自定。

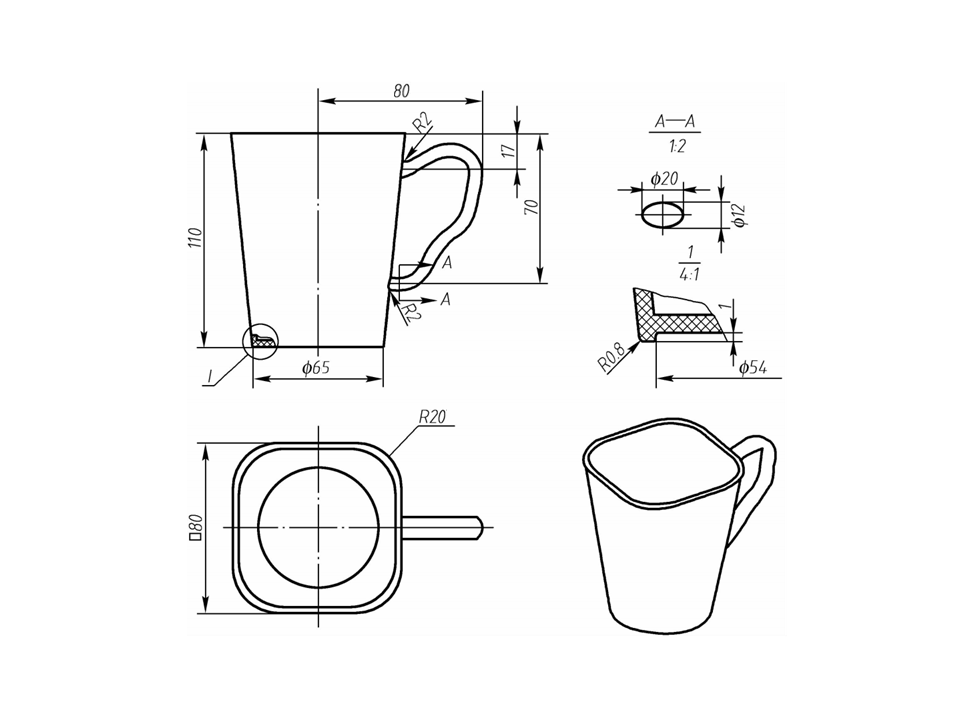

图  陶瓷茶杯工程图

上图未注圆角为R0.5；除把手外，壁厚均为2；把手轮廓为样条曲线；未注尺寸请根据图形特点自行补充。建模结束后，利用Creo自带的渲染功能进行渲染，结果如图所示。

图  陶瓷茶杯渲染图

下面结合Creo软件详细讲解陶瓷茶杯的三维建模过程以及该模型的渲染等操作。

任务五 三维模型的渲染及输出中的两个练习的学习。

<练习1>第一部分

<练习1>第二部分

【任务五 三维模型的渲染及输出】课件

小资料1：

小资料2：贴图的图片
