任务四 支撑接头的三维建模

任务四 支撑接头的三维建模

在机械产品中,有的零件结构具有结构对称、同心等几何关系,因此在产品建模过程中,可以充分利用这些结构的特点来快速创建三维模型,有助于提高产品设计效率和质量。

按图所示工程图完成“支撑接头”的建模,要求按下表的尺寸并结合图中的其他尺寸完成支撑接头的三维建模,图中未注倒角为C1.5,建模完成后给零件着色,同时查询该模型体积大小。

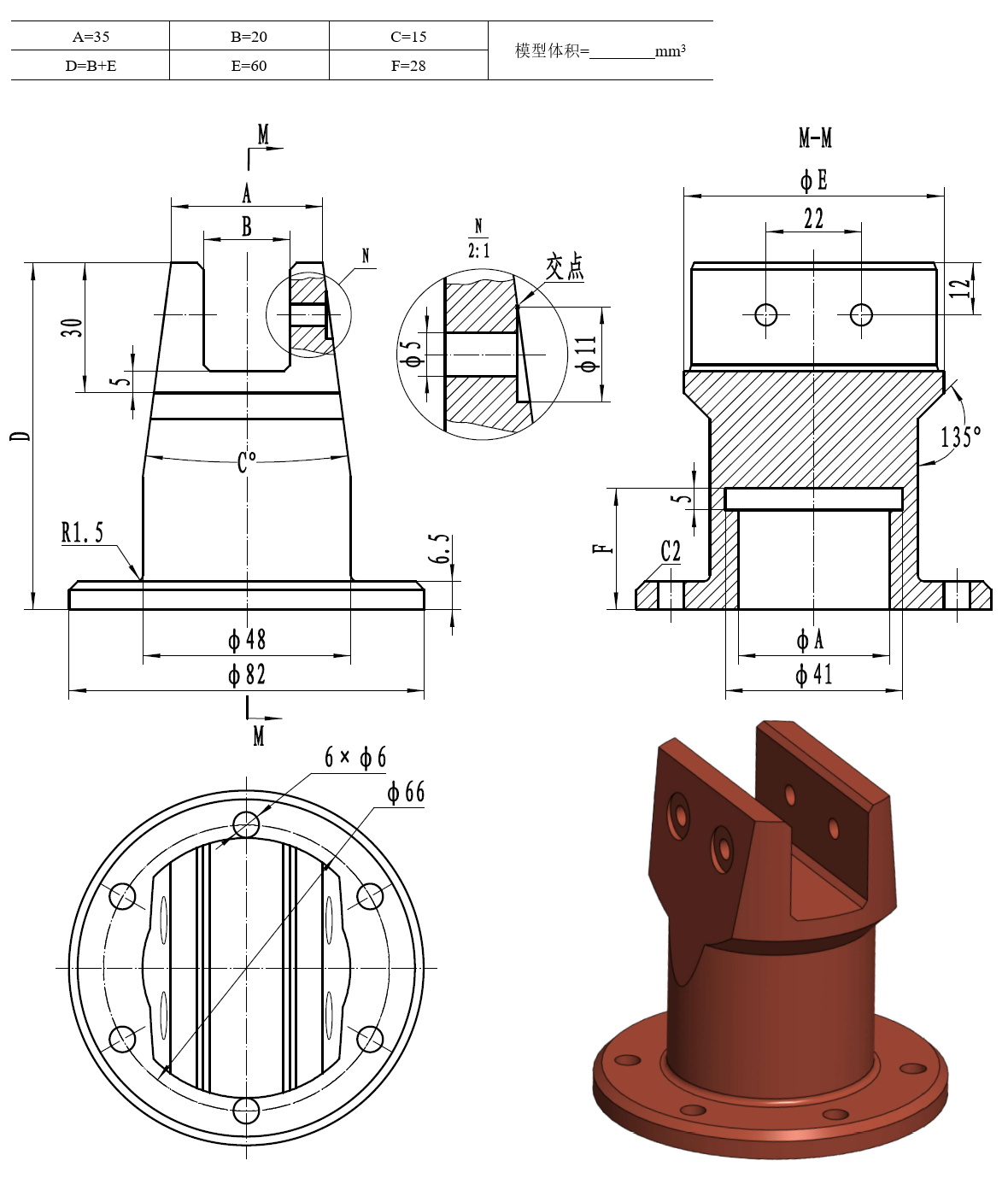

  支撑接头工程图


下面结合Creo软件详细讲解支撑接头的三维建模过程。

【任务四 支撑接头的三维建模】课件
