任务三 斜面连接座的关系式建模

前面的建模任务一般都是给出零件工程图的全部尺寸，要求学习者完成三维模型的构建，完成的仅仅是把二维工程图转换成三维模型的工作（属于逆向设计的范畴），还未涉及到零件的三维设计，而三维设计恰恰是Creo这类三维CAD软件的优势所在，所以接下来的学习任务中，建模所用图纸会缺一部分尺寸或要求尺寸间满足某种特殊的数学关系。

本任务通过二维工程图的方式下达（未给出图框及标题栏），与以前建模任务不同的是：该零件随时要根据客户的需要变更部分尺寸。现在要求按下表的尺寸并结合图中的其他尺寸完成斜面连接座的三维建模，同时回答模型体积大小，最后按50%透明度着色（紫色）显示三维模型，并另存为jpg格式的图片文件供客户查看建模效果。

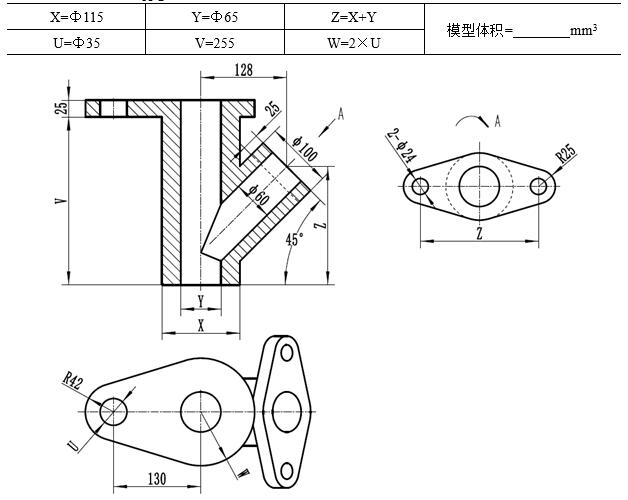

图  斜面连接座工程图

下面结合Creo软件详细讲解斜面连接座通过建立关系式的方式完成三维建模的具体过程。

任务三 斜面连接座的关系式建模中的两个练习的学习。

<练习1>第一部分

<练习1>第二部分

<练习2>

【任务三 斜面连接座的关系式建模】课件

小资料：
