学习情境三 标准件的三维建模

通过前面两个情境的学习，大家已经掌握了常见组合体以及非标零件的三维建模，可以初步设计一些中等难度的零件产品。大多数工程产品上经常会用到标准件，虽然标准件一般向标准件厂直接采购，无需另外设计，但在装配环节需要把这些标准件虚拟安装进去，所以大家还需要掌握符合国家标准或行业标准的标准件及常用件的设计。

在各类产品中，最常用的标准件有螺钉、螺栓、螺母、垫圈、键、销等；也会用到不属于标准件的常用机件，如弹簧、齿轮等。

考虑到垫圈、键、销等标准件本身建模难度较小，所以接下来主要介绍有一定难度且部分结构已经标准化了的零件建模。

任务一 螺栓的三维建模

螺栓，由头部和螺杆两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

本任务通过二维工程图的方式下达，要求按如图所示中的尺寸完成螺栓的三维建模（未注尺寸按GB/T 5782—2000确定）。建模完成后将模型着色为蓝色，并以轴测图视图输出为背景为白色的.jpg格式的图片文件。

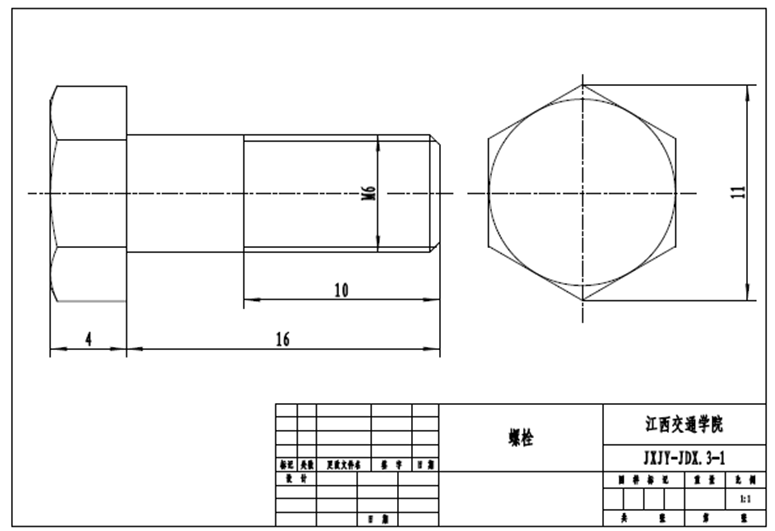

图 螺栓工程图

下面结合Creo软件详细讲解螺栓的三维建模过程。

【任务一 螺栓的三维建模】课件
