项目七  最终设计成果的提交

课题1  图纸的审核程序



为确保一份设计成果的质量，必须严格经过一定的审核程序才能正式提交。设计成果包括：施工图纸.材料样板及材料清单.家具.家饰图片及物料清单。

图纸的审核操作程序顺序为：

1．制图员在确认无错漏时进行黑白打印，所打印的平面类图纸比例不小于1：100，立面类不小于1：30，中庭及长走廊除外。打印后用铅笺把自审的错误修正，包括图示是否符合公司内部图纸规定的各项规范，以及是否符合设计师初稿。修正签署后的图纸再连同设计师初稿一起交项目组审核。

2．设计助理用红色笺审阅修正，内容包括审核图示是否符合公司内部图纸规定的各项规范，是否符合设计师初稿；对材料.尺寸的标注是否正确；标准规范图例表达及制图的机械性错误完整等，同时相应进行修改或标注，签署后提交设计师审阅。

3．设计师用蓝色笺审阅修正，在设计助理审核的基础上进行审核，并对材料搭配，尺度比例，图纸的平.立.剖面关系，节点大样及方案等相应进行系列修改或标注，签署后提交项目经理审阅。

4．项目经理应同设计组主要成员(设计师.设计助理)一并到现场进行详尽的校对修改图纸，现场校对是检验设计成果的最有效方法，项目经理应认真地安排充足及有效的时间，在现场记录所有图纸与核对现场的偏差，减少二次失误的发生，并用绿色笔在图纸上作出谨慎详尽的修改。如项目现场暂不存在，应以原有建筑结构图作为现场度量尺寸图，详细审阅设计师前期创意成果.创作手稿复印件，并重点检查设计空间的功能合理性.设计技术的合理化应用.图纸图例的准确性应用.绘图的机械性失误.图纸的整体关联性错误等，审核后提交设计总监终审。

5．设计总监用绿色笔对图纸的最终可实施性进行审核，对项目的总体出品进行总控。

6．初稿审阅完成，项目经理组织有关人员进行技术研讨，并进行相应地修改制作。

注意事项：

（1）以上图纸作为项目成果文件收入档案文件夹，中途不能遗失。设计师原手稿由项目组收集保管，以备核对，当项目制作完成时应存档。

（2）所有审图.修改.制作图时均应认真严谨，不能草率马虎。

（3）参与审核图纸的人员最后都要签名并署上日期。

（4）初稿审阅工作是最重要的环节，是减少出品失误最有效的措施，各级成员应充分重。





课题2  材料样板及材料清单的制作要求

7．2．1材料清单制作规范

（1）材料清单要有封面.项目名称.制作时间。

（2）材料清单编制目录要按清单内的材料分类列出所有材料的类型排列。

（3）清单内页要用专用格式(可参照范本)。

（4）清单内容包括材料编号.名称.品牌.型号.规格.等级.位置.数量.参考价.供应商.地址.联系人及联系方式。

（5）填写清单时，供应商资料的提供要注意与所提供的材料样板对号。

7．2．2材料样板制作规范

（1）材料样板由设计师负责定板，可由设计助理配合安排制作。

（2）材料样板底板要统一，提交时须清晰附上项目名称。

（3）材料样板的标签贴在材料的右下角，当材料样板太小时，标签贴在样板的下方。

（4）材料标签要有统一的固定格式，内容必须打印齐全。

（5）材料样板提交之前，必须用数码相机将每块样板拍照，保存到电脑项目文件夹中以作存档。

（6）为了让客户更好地了解用材，可增加材料的参考彩图。

课题3  家具.家饰及物料清单的成果要求

在各功能平面用不同代码标出家具.洁具及装饰品各自的索引符号。

家具.洁具.五金配件.装饰物及配画索引平面图及各自的说明清单（可参照范本）。可在同一平面上标注，亦可在不同平面上标注。

物料清单要有索引代号.名称.型号.位置.尺寸.颜色.参考编号.供应商.供货期等内容。

物料清单按空间将各自的物料参考图片根据编排顺序进行分类和编排。

课题4  成果展示

4．1喷绘展示

 将设计师完成的方案草图.成品效果图.方案平面图等具有技术含量的图纸及相关图片，以喷绘方式装裱成A0～A3的展板或图册，向委托方展示说明，完成展板或图册制作需，要与平面设计师配合，对相关的内容进行设计和编排，方可完成。喷绘展示方式是最常用.必不可少的方式，方便了甲乙双方的直接沟通及翻查，尤其是方案图册(A3)，让委托方易于阅读及携带，广为委托方所接受。喷绘展示往往存在色差变化的问题，不能完全准确地表达设计构思的最终效果，需要设计师紧密跟进。

4．2电脑投影展示

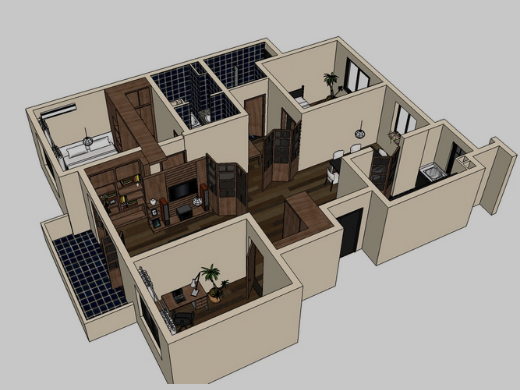

 电脑展示利用电脑软件对相关图纸及图片编辑制成的方案展示文件，如PS.LP.VIS.3D动画场景模拟展示，优点在于利用高流明的投影仪形成接近现场的灯光效果，尤其是3D动画的展示通过模拟摄像机镜头的移动，再现空间的次序及相互的衔接关系，让观者更直接地感受到设计方案的真实场景，还以配上与作品内容相协调的背景音乐及解说，进行气氛的渲染，真正达到声色辉映的展示效果，对设计方案的陈述起到很好的作用。利用电脑投影进行展示演绎，常常需要设计师提前解说预演练习，熟悉自己的展示程序和节奏，才能做出令人满意的效果。由于3D动画制作往往局限于现有软件，而且对硬件配置要求较高，故存在制作成本相对昂贵.制作技术要求较高.所需时间较长等方面的缺点，选择其为展示方式一定要有充分的时间及成本的投入，方可实施。



4．3立体模型展示

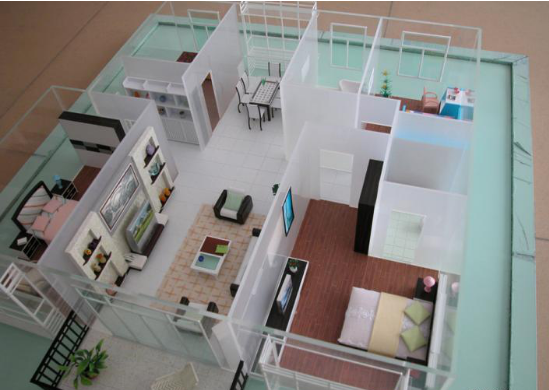

 某些房地产项目或商业空间偏好立体模型展示的方式，按一定比例缩小的模型能立体再现一些空间交错复杂的设计构思(如商场中庭.特别风格的舞厅的共享空间，特别造型较多的展场等)，而且可以安装灯光或喷泉，使委托方更加直观地感受空问穿插的变化．起到很好的展示效果。如要更加精确的话，则需在方案已非常成熟的前提下，但由于模型展示修改麻烦，携带不便，难以表达一些精彩细节，受缩小比例的限制而影响展示效果。上述列举的三种展示方式各有利弊，可以相互补充使用，设计师可以根据实际情况选择，力争使自己的方案作品得到最充分的展现。
