项目二  住宅设计空间测量

课题1  度量现场的工作要点

1．1核准现场是设计成功的先决条件

在承接室内设计项目时通常有两种情况：一是建筑框架墙体已基本完成，业主委托室内设计师介入设计工作；二是对旧房进行改造，重新进行设计。在建筑方案阶段建筑师或业主邀请室内设计师早期介入，一起对即将开展的建设项目进行设计探讨。

第二种情况往往对设计构思创作的综合能力要求较高，一些具有预见性的建议会对建筑的结构应用以及设备协调有着非常重要的影响，能减少许多由建造环节不协调或不当所造成的无效成本，它是建筑设计组合的最佳创作方式，能创作出相对完美的空间及细节，值得推广。不管图纸深度进行到何种阶段，当建筑现场真正具备时，第二种情况仍需认真核对现场尺寸，检查图纸尺寸与建筑现场的误差，及时修正与现场不符的设计。

室内设计所实施的所有表面装饰工程质量的好坏都源于对建筑现有条件的了解和对隐蔽工程的合理处理上，所有图纸必须充分考虑各种管线梁柱的因素，选用合理的方式.工艺.材料进行包覆及装饰，能避免纸上谈兵式的无谓劳动。核准现场对以后所有以核对现场图纸为基础派生出来的设计图纸有着重要的保证和可实施性，是整个设计过程中最重要的一环，不能掉以轻心，无疑它是设计成功的先决条件。

1．2度量现场之前应与委托方进行初步沟通

度量现场之前应与委托方沟通初步的设计意向，取得详细的建筑图纸资料(包括建筑平面图.建筑结构图.已有的空调图.管道图.消防箱和喷淋分布图.上下水图.强弱电总箱位置等)。了解业主的初步意向及对空间.景观取向的修改期望，包括墙体的移动.卫生间位置的改变.建筑门窗的改变等，记录并在现场度量工作中检查是否可行。

1．3度量现场的工作要点

接到设计任务后，首先要熟读建筑图纸，了解空间建筑结构，只要有机会到现场就必须第一时间进行现场的核准。难免现场尺寸及实际情况与建筑图纸会有不符的地方应认真的复核，并做好详细记录，不可粗心大意，以避免反复改图及控制设计成本最有效的保证。核准现场是设计成功的先决条件。

1．3．1准备工作：

(1)设计师须带本组其他成员一并到现场。

(2)有条件的话可预先准备好硬图板一块和支承图纸的活动支架。

(3)复印好1：1 00或1：50的建筑框架平面图2张，一张记录地面情况，一张记录天花情况(小空间可一张完成)，并尽可能带上设备图(梁.管线.上下水图纸)。

(4)备带硬卷尺.皮拉尺.铅笔.红色笔.绿色笔.橡皮.涂改液.数码相机.电子尺等相关工具。

(5)穿着行动方便的运动服装或耐磨式服装，穿硬底或厚底鞋(因工地会有许多突发的因素，避免受伤)。

(6)进入现场必须戴工地安全帽。

1．3．2度量顺序及要点：

(1)放线以柱中.墙中为准，测量梁柱.梯台结构落差与建筑标高的实际情况，通常室内空间所得尺寸为净空。

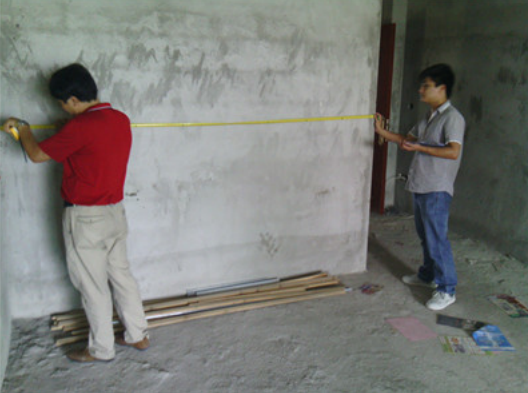

(2)测量现场的各空间总长.总宽.墙柱跨度的长.宽尺寸，记录清楚现场尺寸与图纸的出入。记录现场间墙工程误差(如墙体不垂直，墙角不成90度)。

(3)测量混凝土墙.柱的位置尺寸。

(4)测量空间的净空及梁底高度.实际标高.梁宽尺寸等(以平水线为基准来测，现场设有平水线则以预留地面批荡厚度后的实际尺寸为准来测量)。

    (5)标注门窗的实际尺寸.高度.开合方式.边框结构及固定处理结构，记录户外景观的情况。

    (6)记录雨水管.排水管.排污管.洗手间下沉池.管井.消防栓.收缩缝的位置及大小，尺寸以管中为准，要包覆的则以检修口外最大尺寸为准。

    (7)地平面标高要记录现场实际情况并预计完成尺寸，地面.抬高完成的尺寸控制在50～80mm以下。

(8)现场平水线以下的完成面尺寸，平水线以上的天花实际标高。

(9)记录中庭结构情况，消防卷闸位置，消防前室的位置.机房.控制设备房的实际情况。

(10)结构复杂地方测量要谨慎.精确，如水池要注意斜度.液面控制；中庭要收集各层的实际标高.螺旋梯的弧度.碰接位和楼梯转折位置的实际情况.采光棚的标高.光棚基座的结构标高等。

(11)复检外墙门窗的开合方式，落地情况。幕墙结构的间距，框架形式.玻璃间隔，幕墙防火隔断的实际做法，以及记录外景的方向.采光等情况，并在图纸上用文字描述采光.通风及景观情况。

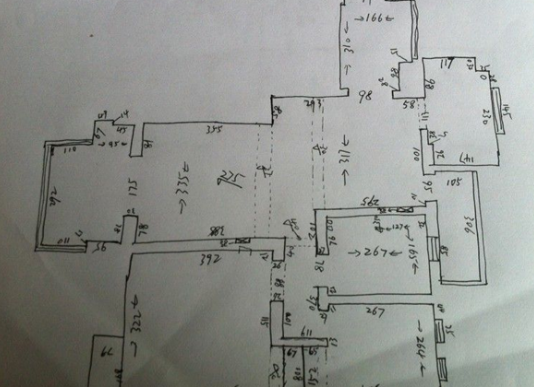

(12)红色笔标出管道.管井具体位置，最有效的包覆尺寸用绿色笔标注尺寸.符号.尺寸线，红色笔描画出结构出入的部分，黑色笔.铅笔进行文字记录.标高。











课题2  提交现场测量成果的要求



2．1要求完整清晰地标注各部位的情况。

2．2尺寸标注要符合制图原则，标注尽量整齐明晰，图例要符合规范。

2．3梁高标注例：h=350mm或在附加立面标注相对标高。

2．4要有方向坐标指示，外景简约的文字说明，尤其是大厅景观.卧室景观.卫生间景观。

2．5天花要有梁.设备的准确尺寸.标高.位置。

2．6图纸须由全部到场设计人员复核后签署，并请委托方随同工程部人员签署，证明测量图与现场无误。

2．7现场测量图应作为设计成果的重要组成部份(复印件)附加在完成图纸内，以备核对翻查。

2．8现场测量图原稿则应始终保留在项目文件夹中，以备查验，不得遗失或损毁。

2．9工地原始结构的变更亦应作上述测量图存档更新，并与原测量图对照使用。

2．10测量好的现场数据是以后设计扩初的重要依据，到场人员应以务实仔细的态度完成上述工作，并对该图纸真实确切地签名负责。
