4.3.1 视距测量

§4-3  视距测量

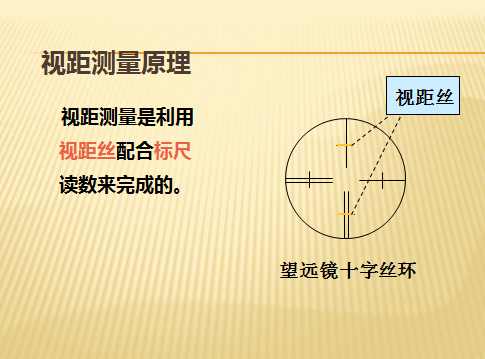

视距测量是利用望远镜内的视距装置配合视距尺，根据几何光学和三角测量原理，同时测定距离和高差的方法。它利用望远镜十字丝分划板上的视距丝和标尺进行观测，方法简便、快速、不受地面起伏影响。视距测量精度一般为1/200－1/300，精密视距测量可达1/2000。被广泛用于测距精度要求不高的地形测量中。

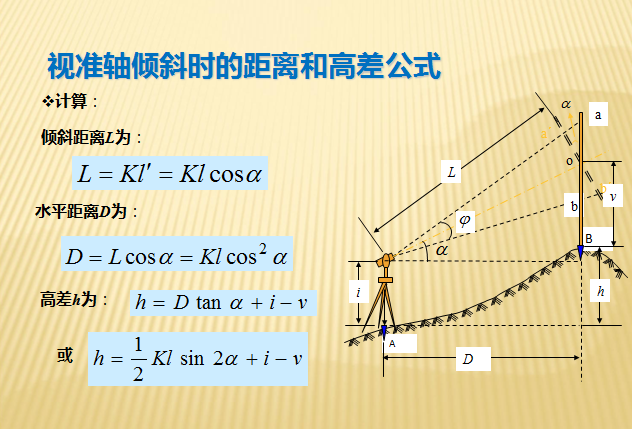

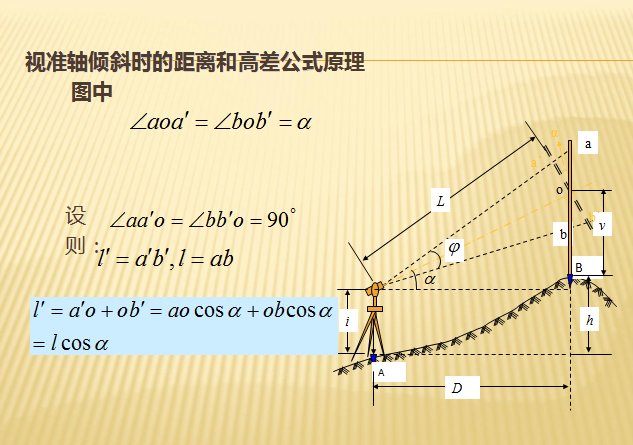

视线水平时，视距测量测的是水平距离。视线倾斜时，为求得水平距离还须测出竖角。也可求得测站至目标的高差。即视距三角高程测量。

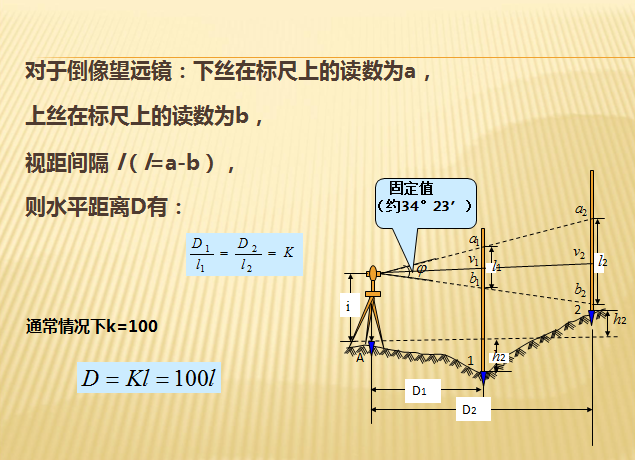

视线水平时的测量原理

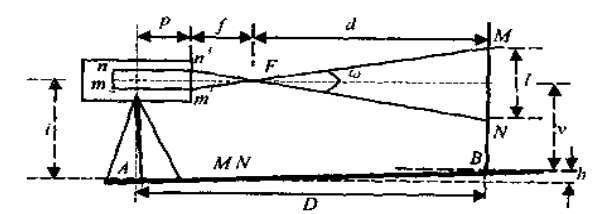

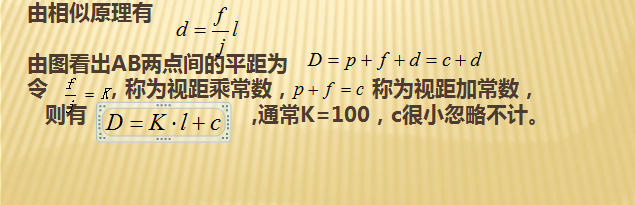

设尺间隔MN=l ，图中f物镜焦距，p为物镜中心至仪器中心的距离，mn为上下视距丝间隔mn＝j，d为物镜焦点至标尺的距离。

视距测量的观测步骤

1、在测站点安置仪器，量取仪器高I，在测站点上立尺 ；

2、瞄准待测点上的视距尺，分别读取上、下、中丝读数，计算尺间隔  ；

3、使竖盘指标水准管气泡居中（如有竖盘指标自动补偿装置则无需此操作），读取竖盘读数计算竖直角

4、带公式计算水平距离和高差；

5、按照A点高程计算B点高程。
