§2-3  水准仪的使用

水准仪的使用

使用微倾式水准仪的基本操作程序为：安置仪器、粗略整平、瞄准水准尺、精确调平和读数。

1、水准仪的安置

张开三脚架，使架头大致水平，将脚架稳定（踩紧），然后用连接螺旋将水准仪固定在三脚架上。

2、了解水准仪各部件的功能及使用方法

（1）调节目镜，使十字丝清晰；旋转物镜调焦螺旋，使物像清晰

（2）转动脚螺旋使圆水准器气泡居中（此为粗平）；转动微倾螺旋使水准管气泡居中或符合（此为精平）

（3）用准星和缺口来粗略照准目标；旋紧水平制动螺旋，转动水平微动螺旋来精确照准目标

3、概略整平练习

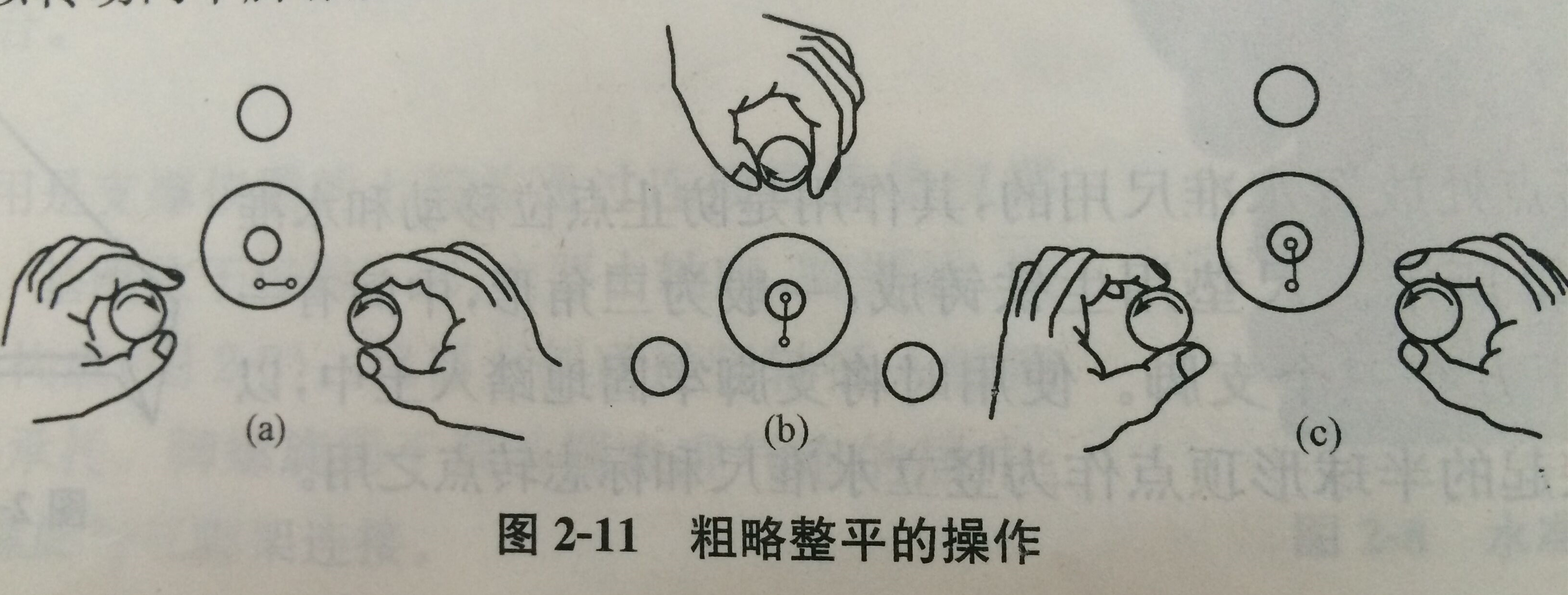

如实验图所示的圆气泡处于e处而不居中，

为使其居中，先按图中箭头的方向转动1,2两个脚螺旋，使气泡移动到e’处，如实验图1（b）所示；再用右手按图1（b）中的箭头所指的方向转动第三个螺旋，使气泡再从 e’处移动到圆水准器的中心位置。一般需反复操作2~3次即可整平仪器。操作熟练后，三个脚螺旋可一起转动，使气泡更快地进入圆圈中心。

4、读数练习

概略整平仪器后，用准星和缺口瞄准水准尺，旋紧水平制动螺旋。分别调节目镜和物镜调焦螺旋，使十字丝和物像都清晰。此时物像已经投影到十字丝平面上，视差已完全消除。转动微倾螺旋，使十字丝竖丝对准尺面，转动微倾螺旋精平，用十字丝的中丝读出米数、分米数和厘米数，并估读到毫米数，记下四位读数。

5、高差测量练习

（1）在仪器前后距离大致相等处各立一根水准尺，分别读出中丝所截取的尺面读数，记录并计算两点间的高差（2）不移动水准尺，改变水准仪的高度，再测两点间的高差，两点间的高差之差不应大于5mm

2.5.1 安置水准仪

2.5.2 粗略调平水准仪

2.5.3 瞄准目标

2.5.4 读数
