一、填空题
1.按剖切范围的大小来分，剖视图可分为 、 、 三种。
2.剖视图的剖切方法可分为 、 、 、 、 五种。
3.剖视图的标注包括三部分内容：剖切符号、 、 。
4.半剖视图适用于_ ，其剖视图与外形图的分界线为细点划线。
5.剖面图的类型有 和 两种。
6.省略一切标注的剖视图，说明它的剖切平面通过机件的 。
二、选择题
1．国家标准规定采用 来表达机件的内部结构形状。
A．视图 B．剖视图 C．断面图 D．局部放大图
2.当剖视图按投影关系配置，中间又没有其它图形时，可以省略 。
A．粗短划线 B．箭头 C．字母 D．标注
3．当机件的一个视图画成剖视图时，其它视图应 画出。
A．完整 B．不必 C．部分 D．放大
4. 当机件具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，允许以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为 。
A．全剖视图 B．半剖视图 C．局部剖视图 D．斜剖视图
5. 机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画 。
A．粗实线 B．细实线 C．细虚线 D．波浪线
6. 当剖视图按投影关系配置，中间又没有其它图形时，可以省略 。
A．粗短划线 B．箭头 C．字母 D．标注
7. 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用 将它们与其邻接部分分开。
A．粗实线 B．细实线 C．虚线 D．细点画线
8. 剖视图中，剖切面与机件的 部分要画出与材料相应的剖面符号。
A．接触 B．非接触 C．剖切 D．未剖切
三、作图题

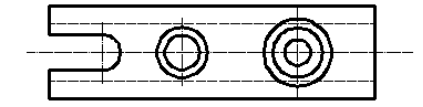

1.将主视图改画成全剖视图。
2.将主视图画成半剖视图。
一、填空题
1.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视图三种。
2.剖视图的剖切方法可分为全剖、半剖、局部剖、阶梯剖、旋转剖五种。
3.剖视图的标注包括三部分内容：剖切符号、 剖切线、 字母。
4.半剖视图适用于_内、外形都需要表达，而形状又基本对称_，其剖视图与外形图的分界线为细点划线。
5.剖面图的类型有____剖视图____和__断面图__两种。
6.省略一切标注的剖视图，说明它的剖切平面通过机件的对称面。
二、选择题
1．国家标准规定采用 B 来表达机件的内部结构形状。
A．视图 B．剖视图 C．断面图 D．局部放大图
2.当剖视图按投影关系配置，中间又没有其它图形时，可以省略 B 。
A．粗短划线 B．箭头 C．字母 D．标注
3．当机件的一个视图画成剖视图时，其它视图应 A 画出。
A．完整 B．不必 C．部分 D．放大
4. 当机件具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，允许以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为 B 。
A．全剖视图 B．半剖视图 C．局部剖视图 D．斜剖视图
5. 机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画 C 。
A．粗实线 B．细实线 C．细虚线 D．波浪线
6. 当剖视图按投影关系配置，中间又没有其它图形时，可以省略 B 。
A．粗短划线 B．箭头 C．字母 D．标注
7. 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用 A 将它们与其邻接部分分开。
A．粗实线 B．细实线 C．虚线 D．细点画线
8. 剖视图中，剖切面与机件的 A 部分要画出与材料相应的剖面符号。
A．接触 B．非接触 C．剖切 D．未剖切
三、作图题

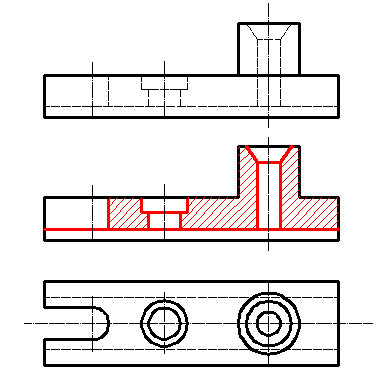

将主视图改画成全剖视图。

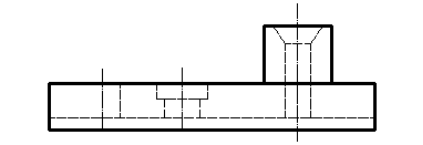

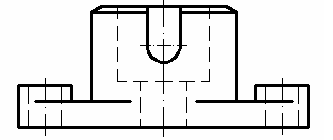

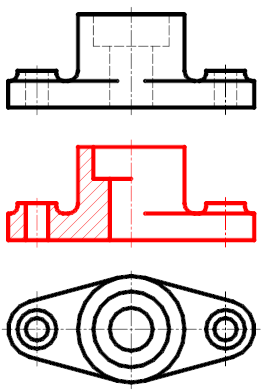

2.将主视图画成半剖视图。
