5.3回热加热器及其系统
一、回热加热器类型
（一）按传热方式
1.混合式加热器
特点：（1）无端差，传热效果好；
（2）结构简单；
（3）组成的系统复杂。
说明：每台混合式加热器后需配置给水泵，而且水泵输送高温水，这就使水泵的工作条件恶化，给水系统可靠性降低.为了保证给水系统的运行可靠，每台给水泵还必须有备用水泵，使系统复杂，造价提高，运行费用也增加。
应用：混合式加热器在常规发电厂中只用作系统的除氧设备，称为除氧器。
2.表面式加热器
特点：（1）存在热阻，一般不能将水加热到该加热蒸汽压力下的饱和温度；
（2）金属消耗量多，造价高；
（3）高压加热器承受较高的压力和温度，工作可靠性较低；
（4）组成的系统简单，泵的数量少，投资少，运行、管理维护方便。
说明：当加热器管束破裂或管束接口渗漏，而同时抽汽管上逆止阀又不严密时，给水可能进入汽轮机，造成汽轮机事故，锅炉断水。故面式加热器需要设置旁路管道。
（二）按布置方式

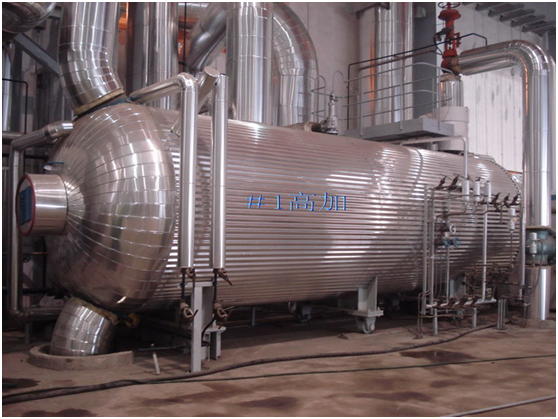

1.卧式加热器
特点： （1）传热系数高；
（2）布置疏水冷却段较立式的方便；
（3）在安装、检修吊装管束等部件时不太方便，占厂房面积也大。
应用： 大型电厂采用较多。

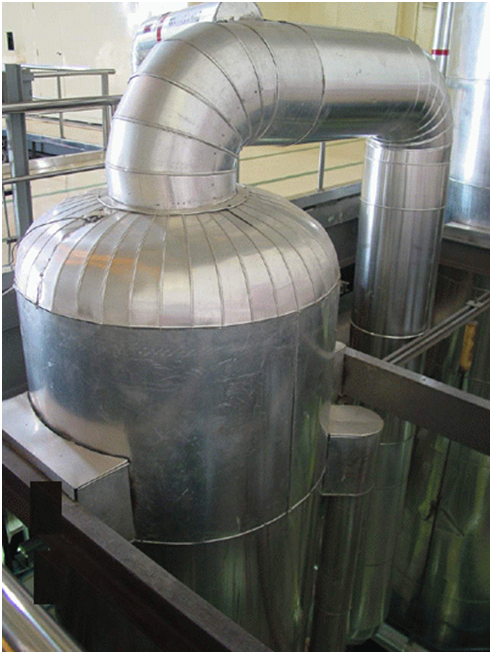

2.立式加热器 特点：（1）检修方便且占地面积小
（2）热经济性较卧式差。应用：一般用在中、小型电厂
（三）按水侧承压高低
1.低压加热器 位于凝结水泵和给水泵之间的加热器，因其水侧承受的是压力较低的凝结水泵出口的压力，故称为低压加热器。
2.高压加热器 位于给水泵和锅炉省煤器之间的加热器，因其水侧承受的是比锅炉过热蒸汽压力还要高的给水泵出口的压力，故称为高压加热器。
二、表面式加热器疏水连接方式
提示：排挤理论—排挤抽汽、特别是排挤低压抽汽，回热系统热经济性降低。 1．逐级自流
结论：排挤下级压力较低抽汽，热经济性低。
2．疏水泵打入加热器入口
结论：排挤本级抽汽，热经济性高于逐级自流。
3．疏水泵打入加热器出口
结论：排挤上级压力较高抽汽，热经济性最好。
应用：一般高加采用疏水逐级自流；低加疏水逐级自流为主，在排挤严重处设疏水泵。
提示：排挤严重处指汇集的疏水量大、所排挤的抽汽压力低。
实例：600MW机组采用疏水全逐级自流系统。为简化系统，没采用蒸汽冷却器、疏水冷却器，而分别在高加设置了蒸汽冷却段和疏水冷却段，在低加设置疏水冷却段，疏水冷却效果好。
三、回热加热器结构

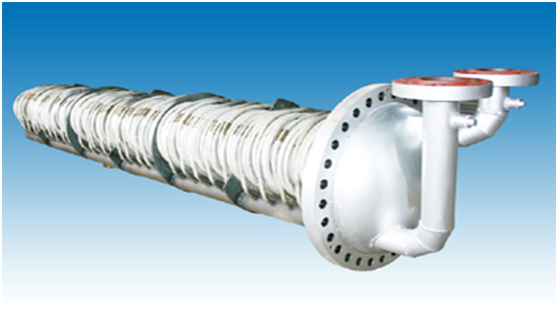

1.管板－U形管加热器
特点：（1）管壁薄，热阻小；
（2）直管为主，水阻小；
（3）管子不易更换；
（4）厚管板与薄管壁的连接问题导致可靠性较差。
应用：国内外应用广泛。
2.联箱－螺旋管加热器
特点（1）金属消耗量较大，体积较大；
（2）效率也较低；
（3）检修、堵管比较困难；
（4）由于取消了管板，使制造工艺变得简单，安全性高；
（5）联箱壁厚比管板厚度薄，管系的弹性好，故对变参数运行及调峰的适应性很强。
应用：国内外较少采用。
四、加热器疏水装置
1.疏水水位的影响
（1）疏水水位过高 淹没加热器管束，减少回热抽汽，热经济性下降；汽机进水。
（2）疏水水位过低 破坏疏水段与凝结段之间密封，疏水冷却失去作用；破坏疏水段与
下一级加热器之间的密封，蒸汽冲刷严重；排挤下一级加热器的抽汽。
2.疏水装置 主要采用疏水调节阀，便于集控运行。
五、高压加热器的自动保护装置
描述：在高压加热发生故障时，为了不致中断锅炉给水或高压水从抽汽管倒流入汽轮机，造成严重的水击事故，在高压加热器上设有自动旁路保护装置。
（一）自动保护装置
1.水压液动旁路保护装置
特点：动作迅速，但系统长期承受给水压力，运行可靠性较低。
2.电气式旁路保护系统

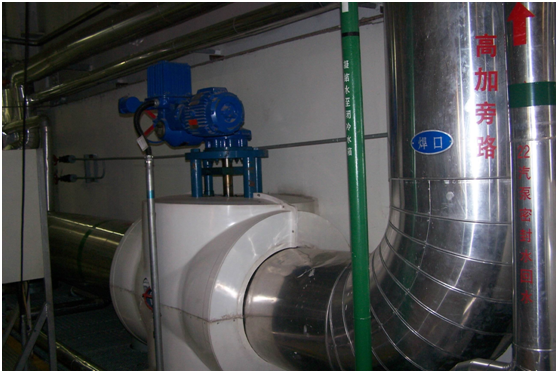

（二）高加旁路设置
1.高加大旁路 全部高加共用一套旁路。
特点 （1）系统简单；
（2）高加切除时，停用抽汽多，热经济性下降；
（3）高加切除时,大量抽汽返回汽机，汽机部件轴向受力增加；
（4）高加切除时，给水温度下降过大，为防止受热面超温，通常机组需减负荷。实例：600MW机组，全部高加切除时，给水温度由278℃降为192℃。
2．高加小旁路 每台高加单独设置一套旁路。
特点：与高加大旁路相反，同时需增加6个切换阀。
提示：当切除某一高加时，该加热器温升转移至下一级高加，加大了下一级高加热负荷，造成管束吹蚀加剧。
实例：只切除8号高加时，机组给水温度下降。只切除7号高加时，8号高加负荷加大，蒸汽吹蚀加重。只切除6号高加时，7高加负荷加大，蒸汽吹蚀加重。
六、回热加热器的运行
（一）加热器的投停原则
1．投停方式
（1）随机滑启。操作方便，温度变化率便于控制，热冲击小，缩短机组达到满负荷的时间。高加疏水需排至凝汽器或其它疏水箱。
（2）带负荷投入。低压加热器在机组冲转时随机滑启，高压加热器在机组负荷达25％后投入。
（3）随机停运。当末级高加抽汽压力下降到一定值时，关闭至除氧器的疏水截止门。打开至凝汽器或其它疏水扩容器的疏水调节门。机组停机后，打开管、壳侧启停放气、放水门，排尽给水。
（4）带负荷停运。停机时在25％负荷左右退出加热器运行。因为加热器属于带负荷解列，因而需要严格控制温升率。
（5）事故条件下高加解列。当高加发生泄漏，水位急剧上升，高加高Ⅱ值开关动作，自动打开危急疏水，如果高加水位继续上升，高Ⅲ值开关动作，高加解列。如果高加自动解列故障，应就地手动操作解列高加。
2.加热器投停原则
（1）加热器投运时，应先投水侧再投汽侧；停运时，应先停汽侧再停水侧。
（2）低压加热器在凝结水系统注水时应投运水侧，高压加热器在锅炉上水时应投入水侧，完成低压下注水投运。
（3）投高加时应遵循从低压到高压的原则，停时相反。
（4）加热器投停过程中应严格控制低加出水温度变化率。
实例：当温度变化率限制在≤110℃/h（1.83℃/min）时，允许运行无限次热循环，对加热器的热冲击在安全范围内，不降低加热器的预计寿命。600MW机组低加出水温度变化率≯3℃/分，高加出水温度变化率≯1.85℃/分。
