第四次上机

作业四：零件表达方法综合训练



目标及要求：

1、学会零件的表达方法

2、学会填充命令及剖视图的画法

3、学会角度、极限偏差、几何公差等要素的正确标注。

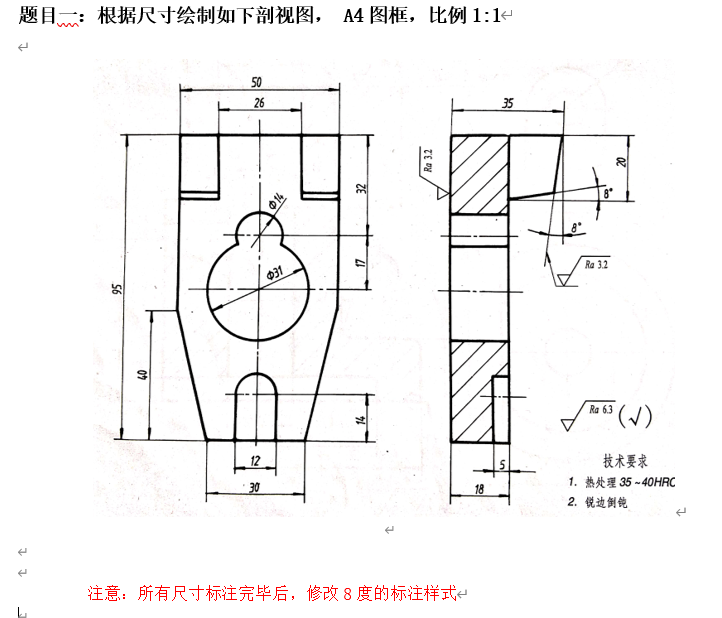

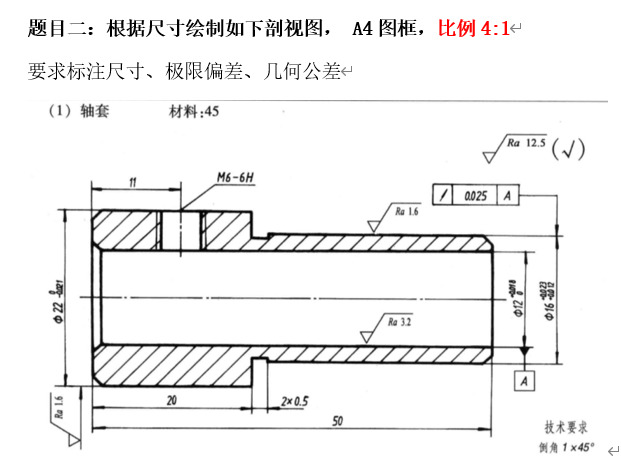

以下两个题目任选一个（可不画表面结构符号）

原图在练习册147页
