目标及要求：

1、学会使用图层管理器，设置不同的线型

2、学会对象捕捉追踪命令，使三视图对齐。

3、学会标注样式的正确设置。

4、学会组合体的尺寸标注

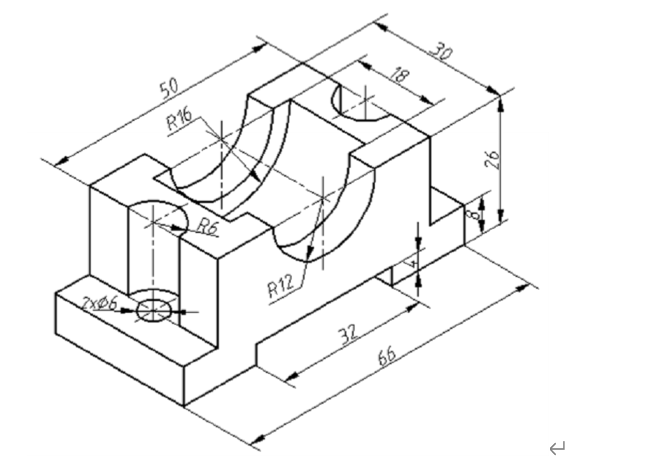

根据轴测图的尺寸，绘制三视图



要求绘制标题栏，图框，A4图幅 ，比例：1:1，标注尺寸，字体符合国标，粗细线分明。

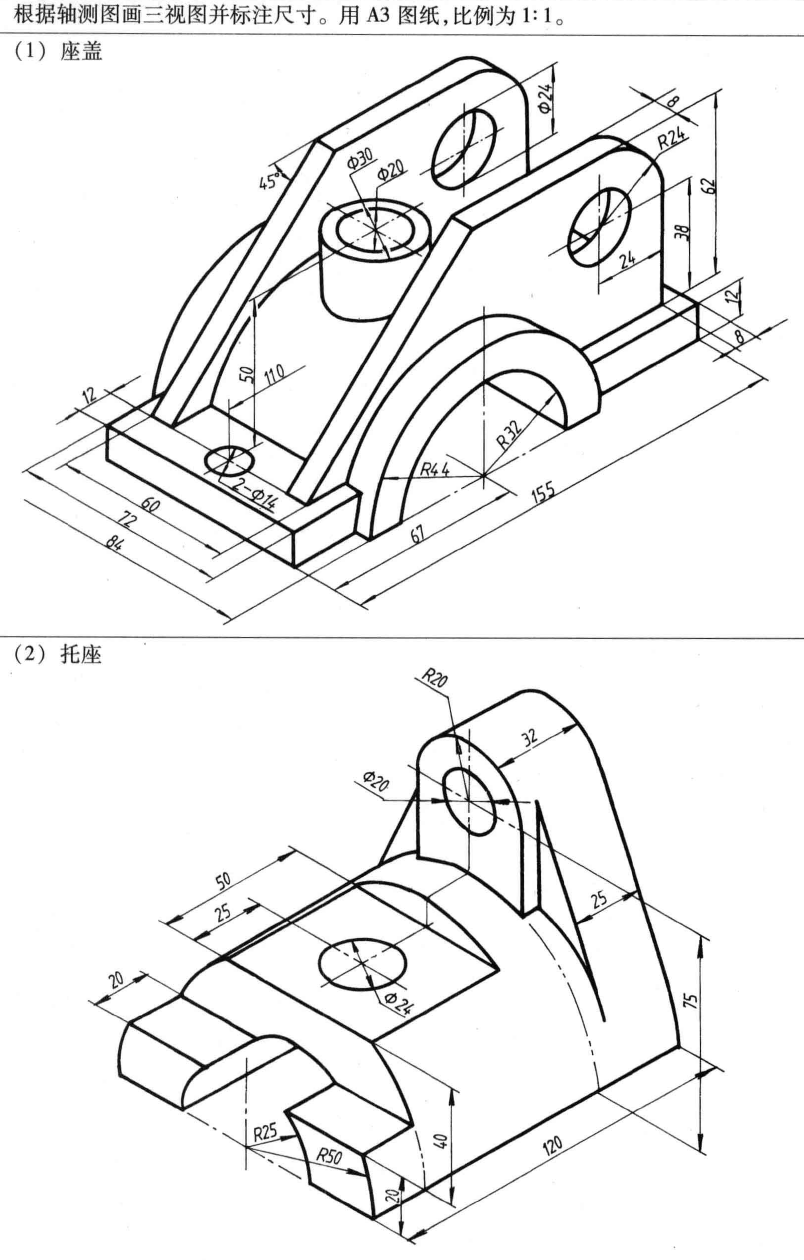

建议动手能力强的人绘制如下模型的三视图（任选一）（分数会更高）
