分析结施-06，图中的梁按类别分，有楼层框架梁和非框架梁，其中代号为KL的梁属于框架梁，代号为L的梁属于非框架梁

梁钢筋算量完整版

                    梁的小结与延伸

（1）梁模型的建立，一般采用定义→绘制→输入原位标注（提取梁跨）的顺序进行；梁的标注信息包括集中标注和原位标注，定义构件时属性中输入梁的集中标注信息，绘制完毕后，通过原位标注信息的输入来确定梁的信息。

（2）一般来说，一道梁绘制完毕后，如果其支座和次梁都已经确定，就可以直接进行原位标注的输入；如果有以其他梁为支座，或者存在次梁的情况，要先绘制相关的梁，再进行原位标注的输入。

（3）梁的原位标注和平法表格的区别。选择“原位标注”可以在绘图区梁图元的位置输入原位标注钢筋信息，也可以在梁平法表格中输入原位标注钢筋信息；选择“梁平法表格”时，只显示下方的表格，不显示绘图区的输入框。

（4）应用到同名梁。如果本层存在同名称的梁，原位标注信息完全一致，就可以采用【应用到同名梁】功能，来快速实现梁原位标注的输入。具体操作步骤如下：

第一步：在菜单栏点击“绘图”→“应用到同名称梁”或者在工具栏中选择【应用到同名梁】命令，在绘图区域选择梁图元。

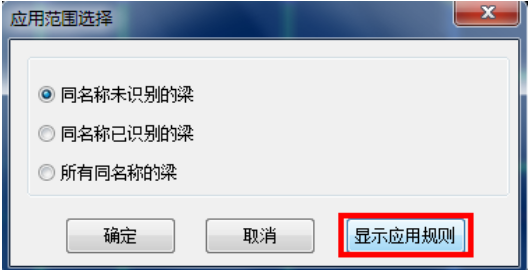

第二步：根据需要进行选择，点击“确定”按钮完成操作。

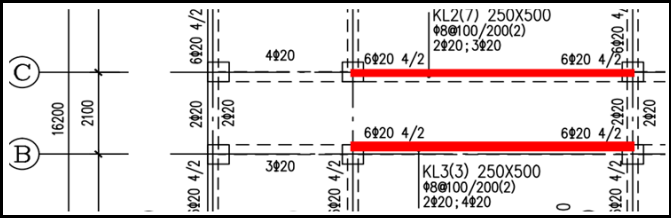

（5）梁跨数据复制。把某一跨的原位标注复制到另外的跨，可以跨图元进行操作，复制内容主要是钢筋信息。下面以结施-06图中KL2和KL3为例讲解【梁跨数据复制】功能。结施-06图纸KL2第二跨与KL3第二跨原位标注信息相同，如下图。

第一步：在菜单栏点击“绘图”→“梁跨数据复制”或者在工具栏中选择【梁跨数据复制】；在绘图区域选择需要复制的梁跨，点击右键结束选择。

第二步：在绘图区域选择目标梁跨，选中的梁跨显示为黄色，点击右键完成操作。

（6）梁原位标注复制。把某位置的原位标注信息复制到其他位置，输入格式相同的位置之间可以进行复制。

（7）梁的绘制顺序，可以采用先横向再纵向，先框架梁，再次梁的绘制顺序，以免出现遗漏。

（8）捕捉点的设置。绘图时，无论是点画，直线画还是其他的绘制方式，都需要捕捉绘图区的点确定点的位置和线的端点；软件提供了多种类型点的捕捉，用户可以在“工具”菜单中的“自动捕捉设置”中设定要捕捉的点，绘图时可以在“捕捉工具栏”中直接选择需要捕捉的点类型，方便绘制图元时选取点。如下图。
