桂港现代职业教育发展中心项目识别剪力墙操作：

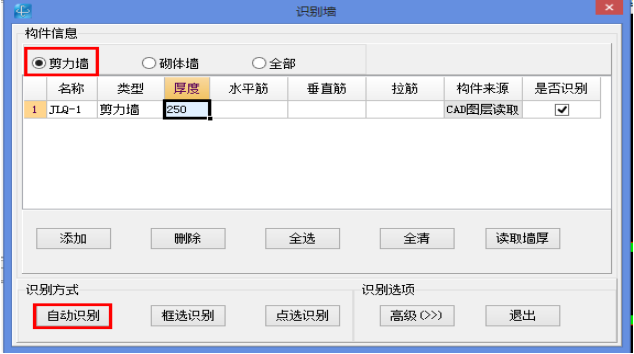

识别（砼）墙步骤：

识别剪力墙表→②提取混凝土墙边线→③提取墙标识→④提取门窗线→⑤识别墙。

温馨提示：识别剪力墙时若工程中剪力墙的配筋不是以墙表的形式表示，则步骤①可以略去。在墙柱平面图中剪力墙只是以厚度划分，没有标识出墙体的名称，则步骤③可以略去。在剪力墙上无门窗时，步骤④可以略去。识别墙时可分为a自动识别，b框选识别，c点选识别；如果要把图纸中的所有墙体瞬间识别出来可以使用a命令，若只要识别工程中局部个别墙体可以使用b或c命令。

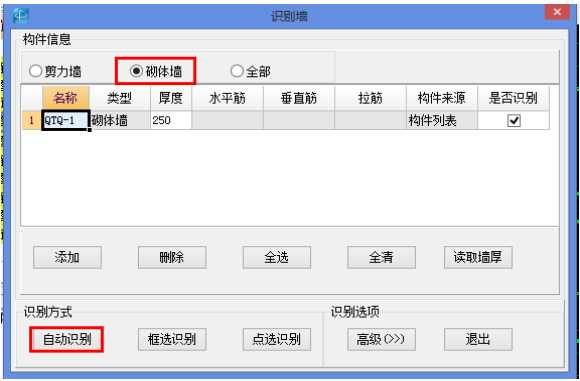

识别砌体墙步骤为：

取砌体墙边线→②提取门窗线→③识别墙。

温馨提示：识别砌体墙时可分为a自动识别，b框选识别，c点选识别；如果要把图纸中的所有墙体瞬间识别出来可以使用a命令，若只要识别工程中局部个别墙体可以使用b或c命令。
