垫层定义

导入钢筋工程后，基础已经做好了，只需要补上基础垫层即可。垫层分为点式矩形垫层、线式矩形垫层、面式垫层、集水坑柱墩垫层、点式异形垫层、线式异形垫层，一般均采用面式垫层、线式矩形垫层进行绘制。面式垫层绘制的好处在于它能按照不同的基础底面积绘制出相应的垫层，能快速地布置完所有的基础，并且能默认不同的基础底标高。其中面式垫层一般适用于独立基础、桩承台、筏板基础三种类型的构件；线式线式矩形垫层适用于条形基础和梁构件。

分析办公楼图纸，在基础层需要布置垫层的构件有独立基础和梁，所以下面分别以面式垫层和线式垫层进行讲解。

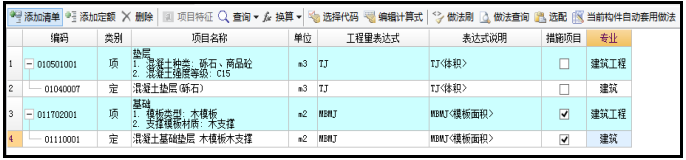

切换至基础层，新建面式垫层，名称为“独基垫层”，材质为现浇混凝土，厚度为100，顶标高默认基础底标高；套取清单和定额，并选择工程量代码。

使用同样的方法建立一个线式垫层，名称为“梁垫层”；套取清单和定额，并选择工程量代码。

 垫层绘制

下面以智能布置方法讲解绘制垫层的操作步骤。

第一步：在构件列表中选择垫层，点击工具栏中【智能布置】按钮，选择按独基/梁中心布置。

第二步：拉框选择所有的基础，选择完后，按鼠标右键确认选择。

第三步：弹出“输入出边距离”的对话框，输入出边距离为100，点击确定。

第四步：确定后，所有的基础均按照基础的底面积及底标高布置了相应的垫层，利用查看三维检查是否布置正确。

土方构件分为大开挖土方、基槽土方、基坑土方三种。可以直接新建土方构件然后进行绘制，但软件提供自动生成土方的方法，可以快速利用基础构件自动生成土方。操作步骤为：

第一步：点击“模块导航栏”选择“垫层”，点击工具栏【自动生成土方】按钮。

第二步：弹出“选择生成的土方类型”和“放坡位置”对话框后，选择土方类型为“基坑土方”，放坡位置“垫层顶”点击确定。

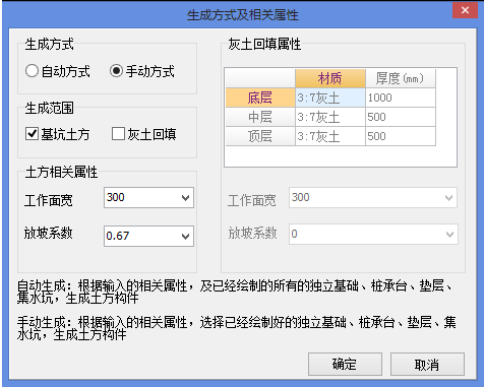

第三步：弹出“生成方式及相关属性”后，选择回填方式为手动方式（自动方式是默认选择所有的垫层，手动方式要自行选择需要生成土方的垫层），选择生成范围为基坑土方，并设置工作面宽及放坡系数，设置好后点击确定。

第四步：点击【批量选择】或者使用快捷键F3，弹出批量选择窗口，勾选独基垫层，右键结束；软件提示生成土方构件的数量及生成图元的数量，自动生成完毕，利用查看三维检查是否布置正确；使用同样的方法生成基槽土方。

第五步：生成土方构件后，需要修改可以切换到土方构件定义中修改。

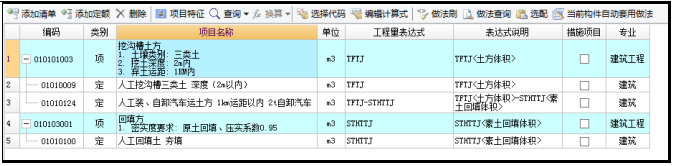

基坑土方套取清单和定额，并选择工程量代码。

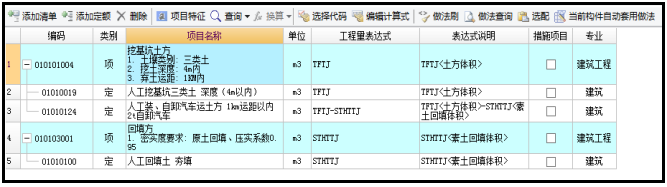

基槽土方套取清单和定额，并选择工程量代码。

温馨提示：在基础构件也提供“自动生成土方”功能，在基础构件自动生成的土方底标高默认基础底标高，并从基础构件增加工作面。在垫层构件自动生成的土方底标高默认垫层底标高，并从垫层构件增加工作面。
