三、工程上常用的投影图
1. 透视图
       用中心投影法将物体投射到单一投影面上所得到的图形称为透视图。由于透视图与人的视觉相符, 能体现近大远小的效果, 所以形象逼真, 具有丰富的立体感。但作图比较麻烦,且度量性差, 常用于建筑效果图(图0-3)。

                                                                             图0-3   透视图

2. 轴测图
       将物体正放用斜投影法画出的图或将物体斜放用正投影法画出的图称为轴测图, 如图0-4 所示的千斤顶轴测图。轴测图虽不符合近大远小的视觉习惯, 但其具有很强的直观性, 所以在工程上特别是机械图样中得到广泛应用。

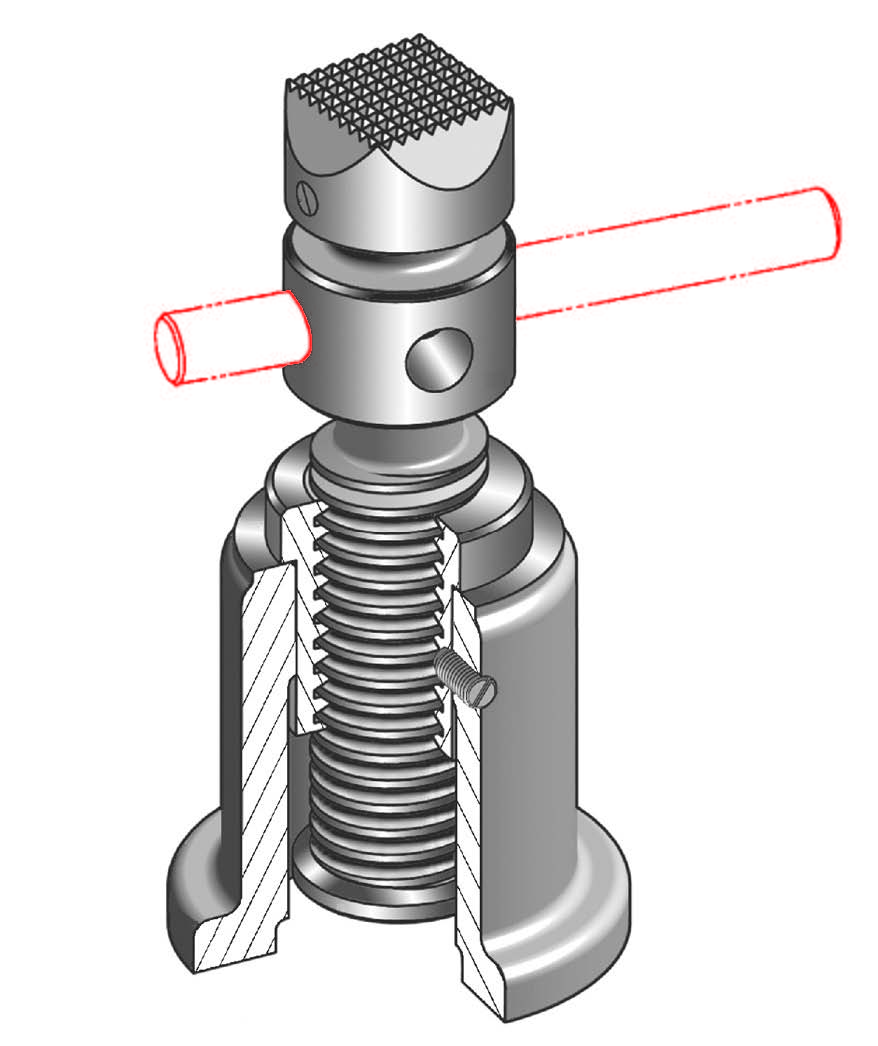

                                                                      图0-4  千斤顶轴测图


3. 多面正投影图

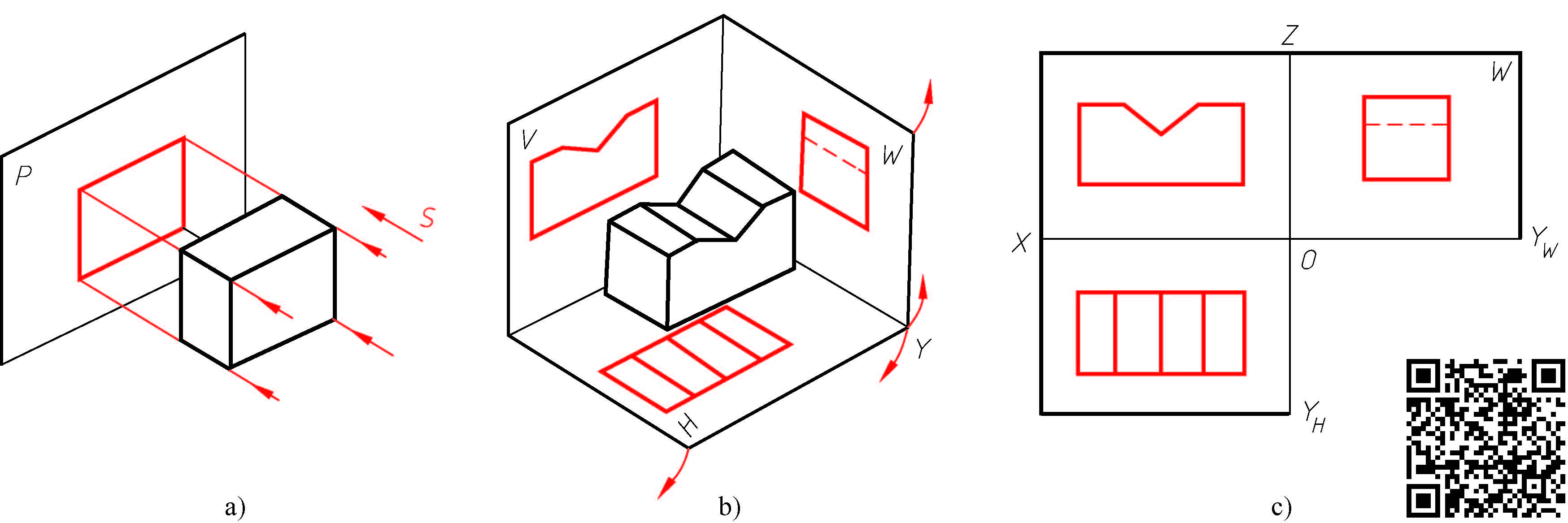

       通过正投影法得到的图形称为正投影图(图0-5a)。用正投影法将物体分别投射到互相垂直的几个投影面上,
如正面V、水平面H 和侧面W, 得到三个投影(图0-5b)。然后将H、W 面旋转到与V 面同在的平面上(图0-5c)。这种用一组投影表达物体形状的图称为多面正投影图。

                                                                           图0-5 多面正投影图

正投影图直观性不强, 但它能正确反映物体的形状和大小, 且作图方便, 度量性好, 所以在工程上应用最广。
