一、教案

二、案例相关题目

1、本工程低温地板辐射供暖系统共设置了( ) 组分集水器。

A.2

B.3

C.4

D.5

2、本I程低温地板辐射供暖系统共设置了( )组分集水器。

A.108

B.115

C.200

D.300

3、二层地暖盘管平面图中H轴交3轴处柱边分集水器最短分支环路长度( ) m.

A.92

B.98

C.109

D.118

4、地暖盘管平面中一--表示 ( )。

A挡烟垂壁

B.伸缩缝

C.盘管回路分界

D.保护层

任务三:采暖平面图绘制(10 分)

1、绘图要求.

(1)根据建筑平面图和已经布置好的散热器、采暖立管以及样板图中其他信息，绘制

补全采暖管线。

(2)采用双管同程式室内供暖系统，散热器接口形式为侧接。

(3)暖供水管图层设置为“暖供水”，暖供水管线型采用CONTINUOUS,颜色选择3

号色型，线宽设置为0.35;暖回水管图层设置为“暖回水”，暖回水线型采用DASH，颜色

选择2号线型，线宽设置为0.35。,

(4)尺寸标注样式名为“CNBZ”，其中文字样式名称设置为“XT"，字体为“simplex"，

大字体选择“HZTXT”，其他参数请按照国标相关要求进行设置。

2、文件保存

将文件命名为“任务三”，保存格式为. dwg并将此文件通过考试平台中的“绘图任务

文件上传”功能，点击“任务三”对应的“选择文件”按钮进行选择上传，显示“已上传”

即完成本题所有操作。

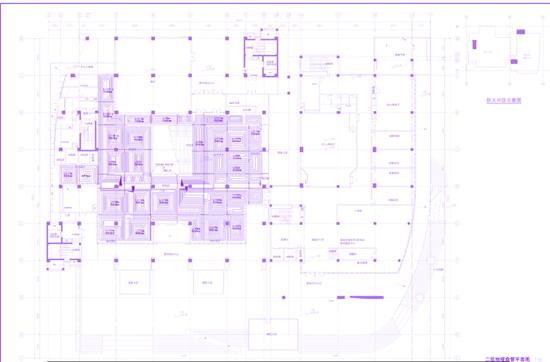

三、案例图纸
