SystemView介绍

美国ELANIX公司于1995年开始推出SystemView软件工具，最早的1.8版为16bit教学版，自1.9版开始升为32bit专业版，目前已推出了3.0版。SystemView是在Windows95/98环境下运行的用于系统仿真分析的软件工具，它为用户提供了一个完整的动态系统设计、仿真与分析的可视化软件环境，能进行模拟、数字、数模混合系统、线性和非线性系统的分析设计，可对线性系统进行拉氏变换和Z变换分析。

1.1  SystemView的基本特点

SystemView基本属于一个系统级工具平台，可进行包括数字信号处理（DSP）系统、模拟与数字通信系统、信号处理系统和控制系统的仿真分析，并配置了大量图符块（Token）库，用户很容易构造出所需要的仿真系统，只要调出有关图符块并设置好参数，完成图符块间的连线后运行仿真操作，最终以时域波形、眼图、功率谱、星座图和各类曲线形式给出系统的仿真分析结果。SystemView的库资源十分丰富，主要包括：含若干图符库的主库（Main Library）、通信库（Communications Library）、信号处理库（DSP Library）、逻辑库（Logic Library）、射频/模拟库（RF Analog Library）和用户代码库（User Code Library）。

1.2  SystemView系统视窗

1.2.1  主菜单功能

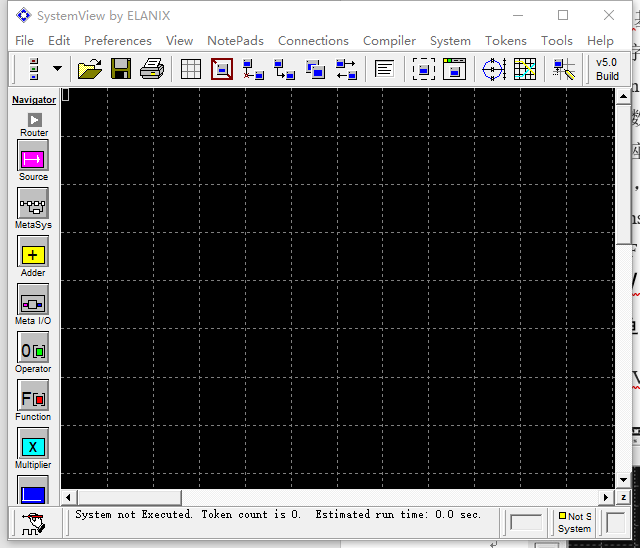

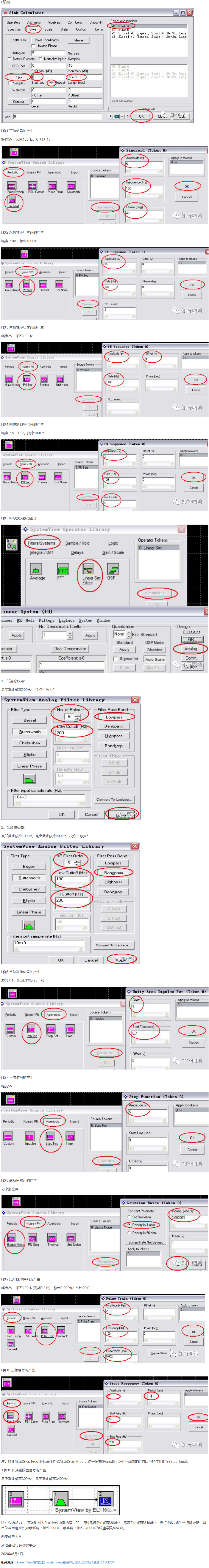

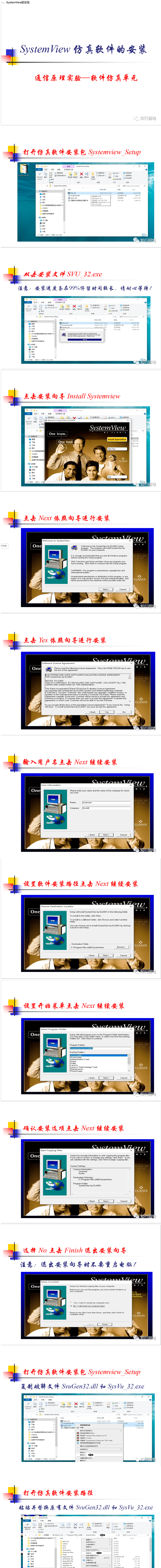

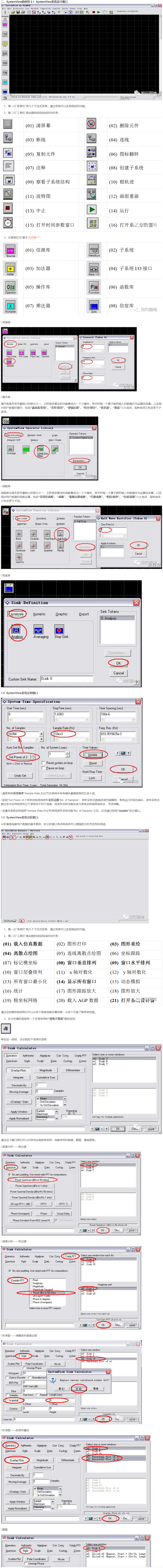

进入SystemView后，屏幕上首先出现该工具的系统视窗，如图1-1所示。

图1-1 系统视窗

系统视窗最上边一行为主菜单栏，包括：文件（File）、编辑（Edit）、参数优选（Preferences）、视窗观察（View）、便笺（NotePads）、连接（Connetions）、编译器（Compiler）、系统（System）、图符块（Tokens）、工具（Tools）和帮助（Help）共11项功能菜单。与最初的SystemView1.8相比，SystemView3.0的操作界面和对话框布局有所改变。

系统视窗最上边一行为主菜单栏，包括：文件（File）、编辑（Edit）、参数优选（Preferences）、视窗观察（View）、便笺（NotePads）、连接（Connetions）、编译器（Compiler）、系统（System）、图符块（Tokens）、工具（Tools）和帮助（Help）共11项功能菜单。与最初的SystemView1.8相比，SystemView3.0的操作界面和对话框布局有所改变。
