塔式电站储热系统设计计算

一、授课信息

1、授课主题：塔式电站储热系统设计计算

2、授课时长：4课时

3、授课方法：讲授法、练习法、讨论法、视频观看法

二、教学任务目标

通过PPT展示与讲解，问题讨论，视频观看等方式让学生：

1、掌握双罐熔盐储热系统组成；

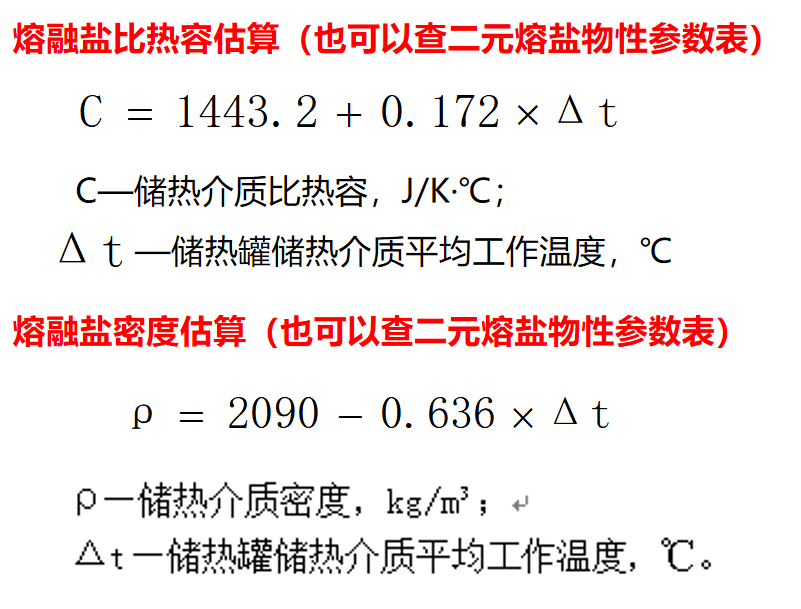

2、掌握熔盐物性参数；储热罐结构、作用；

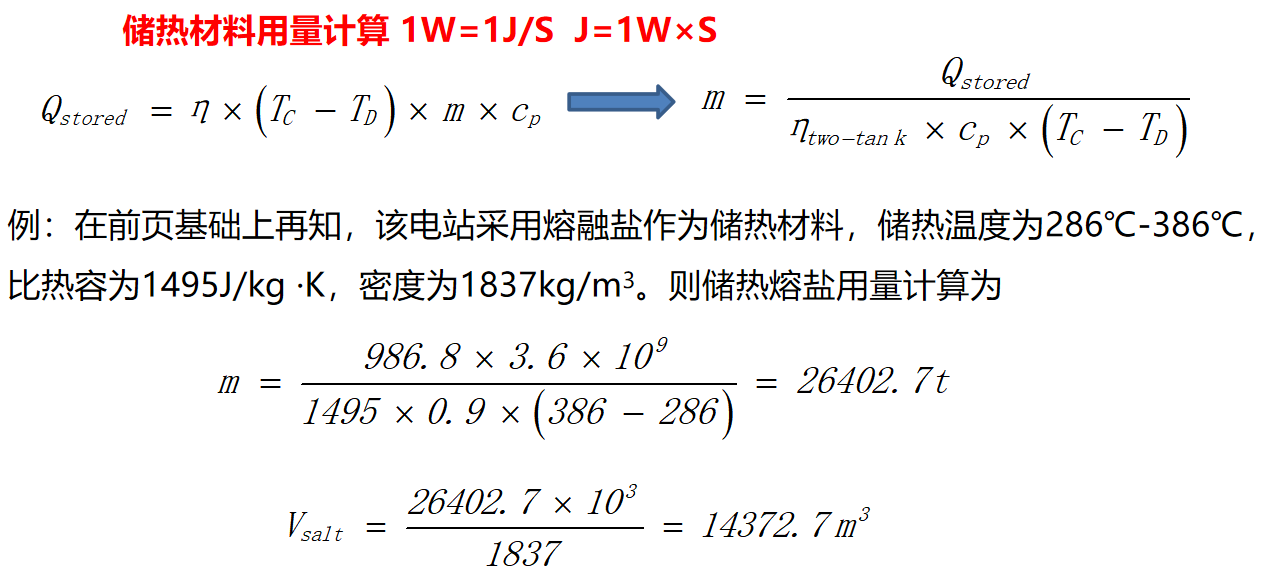

3、储热量计算；储热材料用量计算；单罐储热技术。

三、教学重点与难点

1、重点：双罐熔盐储热系统组成；熔盐物性参数；储热罐结构、作用。

2、难点：储热量计算；储热材料用量计算；单罐储热技术。

四、学情分析

学生已经学习了工程热力学、传热学、流体机械与流体输送机械、机械CAD，有一定的热工学基础，具备读图能力；自主学习能力欠缺、利用信息化技术获取资源能力尚可；学习主动性和自信心不够。

五、教学过程与内容

1、提问：学习通发布问题学生进行资料搜索与回答。

2、根据学习通提出等问题引入课堂正式主题。

    1）双罐熔盐储热系统介绍

    双罐储热系统的组成、作用、熔盐物性参数的计算等。以美国Solar Two电站的双罐熔盐储热的实际应用为例对熔盐预热、化盐过程、典型运行工况等进行详细介绍。

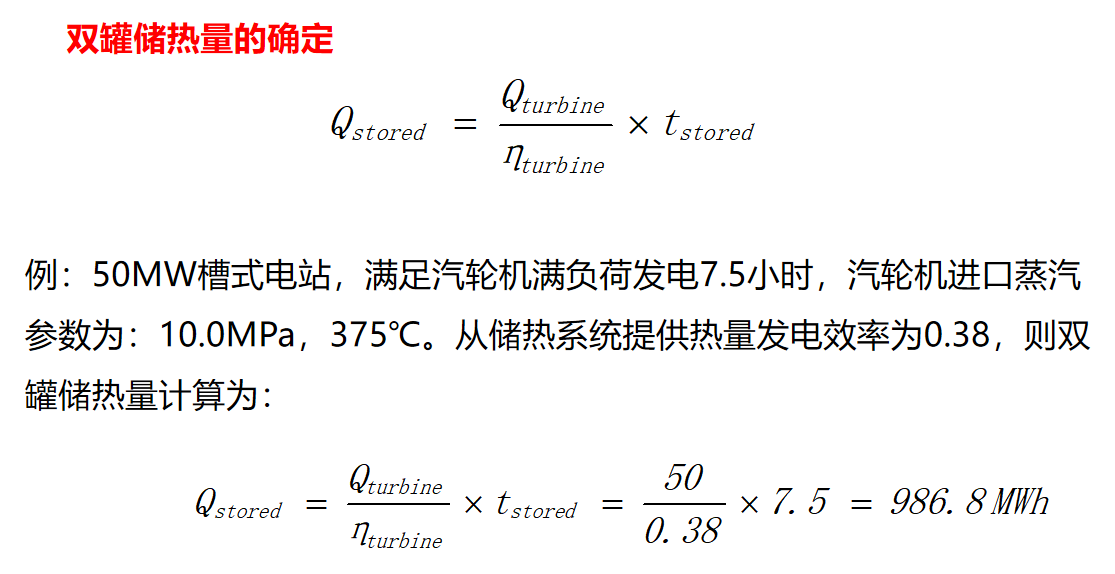

    2）双罐储热系统设计计算

    3）双罐储热系统成本估算

    4）单罐储热技术介绍

    单罐储热有什么优势？单罐如何实现冷热熔盐共存？ 单罐储热优缺点？

自主完成

  100MW塔式电站，满足汽轮机满负荷发电8小时，汽轮机进口蒸汽参数为：10.0MPa，425℃。从储热系统提供热量发电效率为0.35，该电站采用熔融盐作为储热材料，储热温度为293℃-565℃。对该电站的储热量、熔盐用量、储热罐体积等进行计算。
