塔式电站镜场面积计算

一、授课信息

1、授课主题：塔式电站镜场面积计算

2、授课时长：2课时

3、授课方法：讲授法、练习法、讨论法、视频观看法

二、教学任务目标

通过PPT展示与讲解，问题讨论，视频观看等方式让学生：

掌握塔式电站镜场面积的计算方法；

三、教学重点与难点

1、重点：电站镜场面积的计算；

2、难点：电站镜场面积的计算过程.

四、学情分析

学生已经学习了工程热力学、传热学、流体机械与流体输送机械、机械CAD，有一定的热工学基础，具备读图能力；自主学习能力欠缺、利用信息化技术获取资源能力尚可；学习主动性和自信心不够。

五、教学过程与内容

1、提问：学习通发布问题学生进行资料搜索与回答。

2、根据学习通提出等问题引入课堂正式主题。

塔式电站镜场面积计算方法

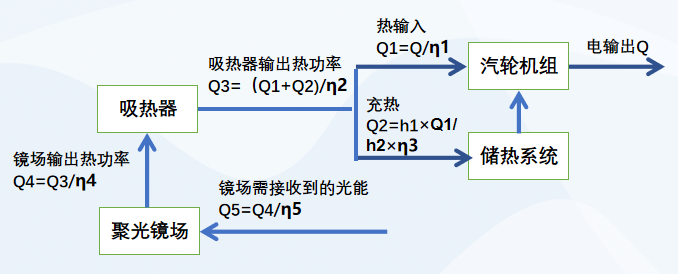

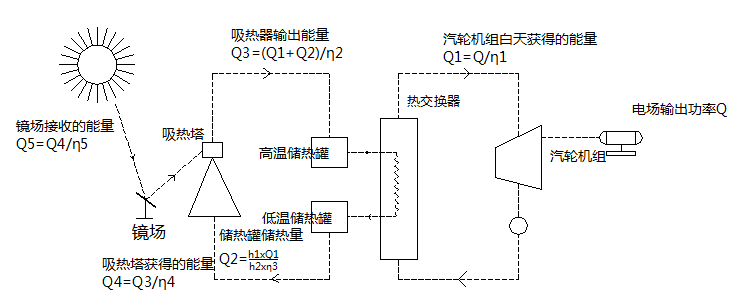

    基于能量守恒定律，按照电到热，再到光的逆向思维计算定日镜面积。

以50MW熔融盐塔式电站为例，电站基本设计条件、镜场面积及造价估算如表所示

（1）、DNI为参照德令哈50MW塔式电站取值；

（2）、镜场从上午8点至下午16点，镜场反射的太阳能经吸热器后一部分能量开始流向储                 热系统进行储存；

（3）、汽轮机组效率为参照德令哈50MW塔式电站取值；

（4）、该估算面积为镜场所需最小面积，实际工程还应按单块定日镜面积进行圆整；

（5）、该价格为洛阳一家传动设备厂与西班牙STS在国内合资公司报价，包含镜面、支撑

            结构、传动及控制系统，不含施工费用。
