学习目标

了解点火系统的发展历程：

掌握传统点火系统，电子点火系统，微机点火系统的特点：

任务描述

学习传统点火系统，电子点火系统，微机点火系统。总结点火系统的特点。

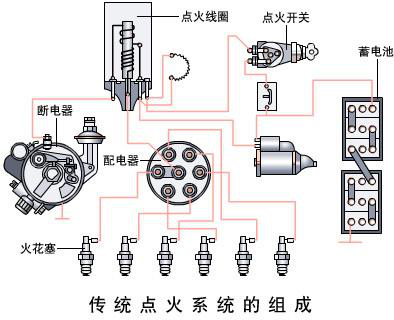

一、传统点火系统

传统点火系统主要由电源(蓄电池和发电机)、点火开关、点火线圈、电容器、断电器、配电器、火花塞、阻尼电阻和高压导线等组成。



二、电子点火系统

目前国内外汽车上使用的电子点火系统主要分为有触点的电子点火系统和无触点的电子点火系统两大类。无论是哪一类电子点火系统，都是利用电子元件(晶体三极管)作为开关来接通或断开点火系统的初级电路，通过点火线圈来产生高压电。

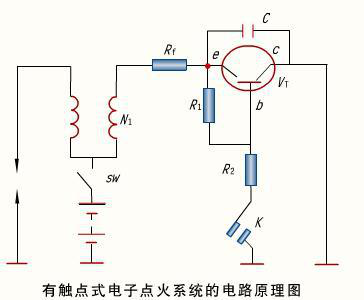

（1）有触点式电子点火系统

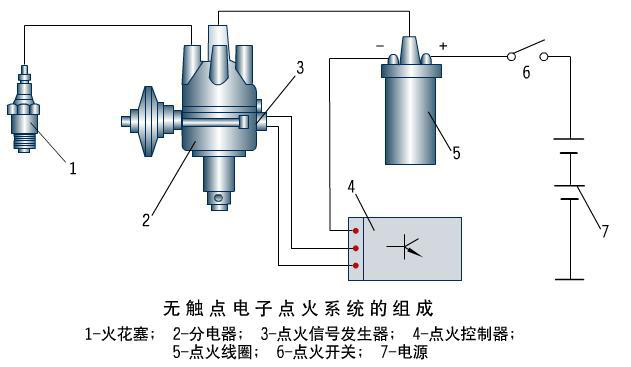

（2）无触点式电子点火系统



三、微机控制点火系统

微机控制点火系统，按是否配有分电器分为有分电器微机控制点火系统和无分电器微机控制点火系统两种。

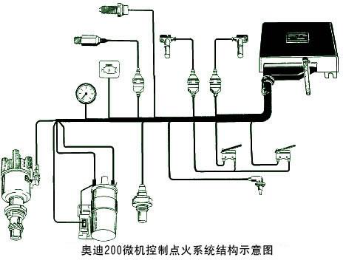

（1）有分电器微机控制点火系统
    ①有分电器微机控制点火系统的组成

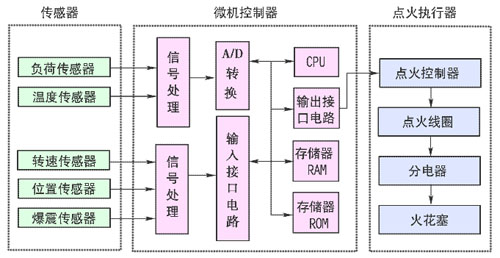

②有分电器微机控制点火系统的原理

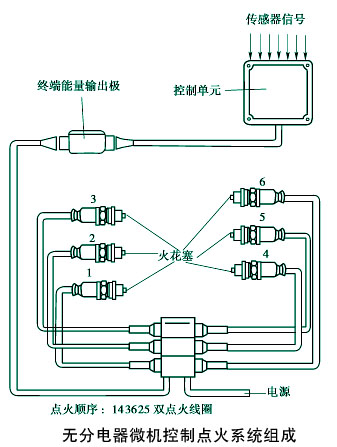

（2）无分电器微机控制点火系统
　　无分电器微机控制点火系统由低压电源、点火开关、微机控制单元(ECU)、点火控制器、点火线圈、火花塞、高压线和各种传感器等组成。有的无分电器点火系统还将点火线圈直接安装在火花塞上方，取消了高压线。
