学习目标

掌握发动机的分类和分类的方式，了解内燃机的基本结构和名词术语；

熟悉发动机的内燃机编号和编号的特点；

熟悉丰田5A发动机外部附件及拆装顺序；

任务描述

学习发动机的分类和分类的方式，了解内燃机的基本结构和名词术语，发动机的内燃机编号和编号的特点。

一、 发动机的分类

    1.按活塞运动方式的不同，活塞式内燃机可分为往复活塞式和旋转活塞式两种。

    2.根据所用燃料种类，活塞式内燃机主要分为汽油机、柴油机和气体燃料发动机三类。

    3.按冷却方式的不同，活塞式内燃机分为水冷式和风冷式两种。

发动机风冷系统（多为小型发动机）视频介绍

发动机水冷系统视频介绍

    4.往复活塞式内燃机还按其在一个工作循环期间活塞往复运动的行程数进行分类。分为四冲程和二冲程往复活塞式内燃机。

    5.按照气缸数目分类可以分为单缸发动机和多缸发动机。

    6.按照气缸排列方式不同可以分为直列式和双列式。

    7.按进气状态不同，活塞式内燃机还可分为增压和非增压两类。

分类标准	类型
活塞运动方式	往复活塞式	旋转活塞式
燃料	汽油机	柴油机	气体燃料
冷却方式	水冷式	风冷式
行程数	四冲程	二冲程
气缸排列方式	直列式	双列式
进气状态	增压式	非增压式

   目前，应用最广、数量最多的汽车发动机为水冷、四冲程往复活塞式内燃机。

二、 往复活塞式内燃机的基本结构和名词术语

1、基本结构

发动机分解动画

2、基本术语

发动机基本术语视频介绍

以上录播视频由江西工业工程职业技术学院林贵端老师提供

①工作循环    ②上、下止点   ③活塞行程    ④气缸工作容积

⑤燃烧室容积  ⑥气缸总容积   ⑦压缩比      ⑧发动机排量

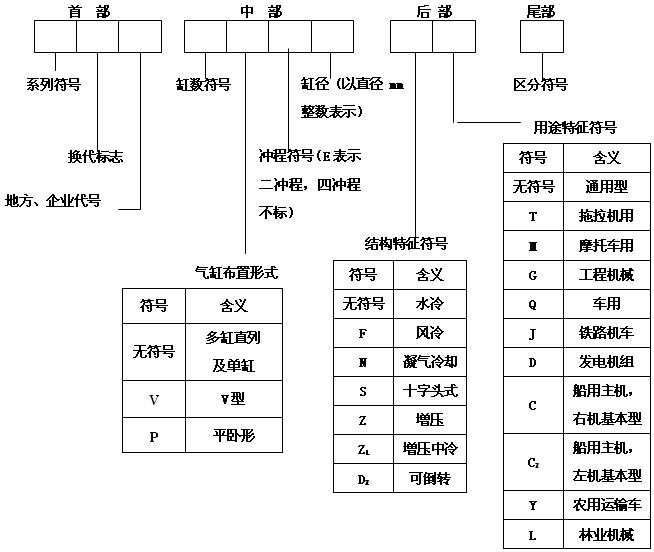

三、 内燃机编号规则

　　内燃机型号编制示例：

　　柴油机：

　　YZ6102Q—六缸直列、四冲程、缸径102、水冷、汽车用、YZ为厂代号

　　12VE230ZC_Z—12缸、V型、二冲程、缸径230、水冷、船用左机、增压

　　汽油机：

　　1E65F—单缸、二冲程、缸径65、风冷、通用型

　　BJ492QA—四缸直列、四冲程、缸径92、水冷、汽车用、BJ为厂代号、Q为车用、A为变形产品。

　　CA488—四缸直列、四冲程、缸径88、水冷、通用型、CA为厂代号
