学习目标：

1、熟悉传统柴油机燃油系的组成与功用；

2、掌握输油泵的结构及其工作原理；

3、掌握传统直列式和分配式喷油泵的结构及其工作原理；

4、了解机械调速器的种类及其工作原理；

5、掌握喷油器结构及其工作原理；

柴油机燃油供给系统介绍

传统柴油机燃油系统都是由低压供油油路、高压供油油路和回油油路三部分组成。低压供油油路包括油箱、油水分离器、输油泵和柴油滤清器等部件，高压油路包括高压油泵、高压油管、调速器和喷油器等。

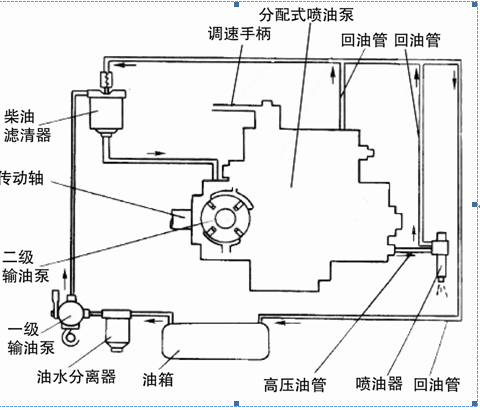

分配式喷油泵柴油供给系统：

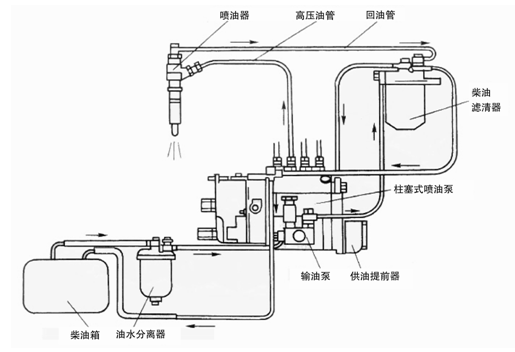

直列柱塞式喷油泵柴油供给系统：

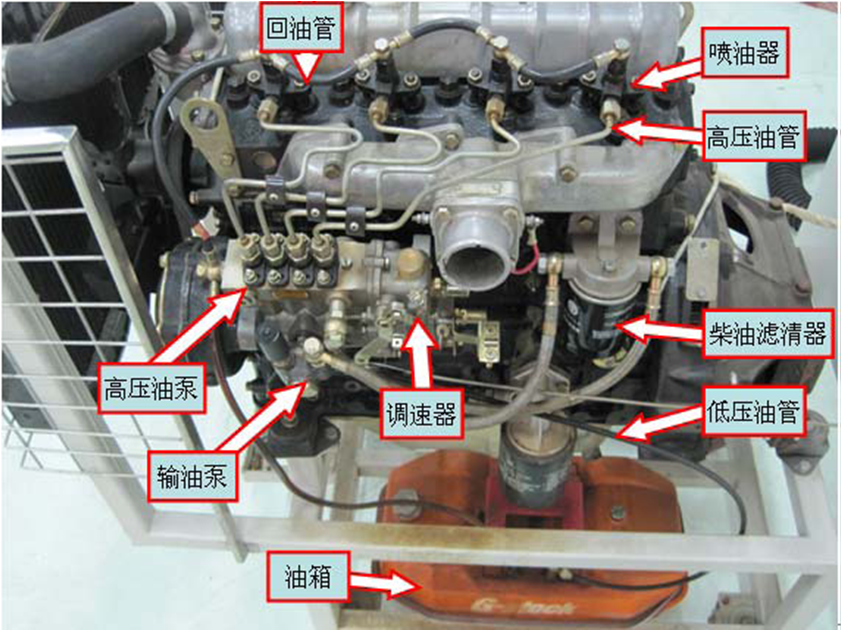

潮州柴油机厂生产的485柴油机结构图：
