学习目标

掌握发动机的增压系统的机械增压的作用与组成；

任务描述

通过案例学习发动机的机械增压的作用与组成，了解基本结构和工作原理，掌握其检修过程。

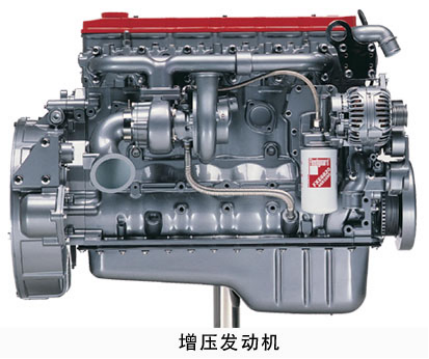

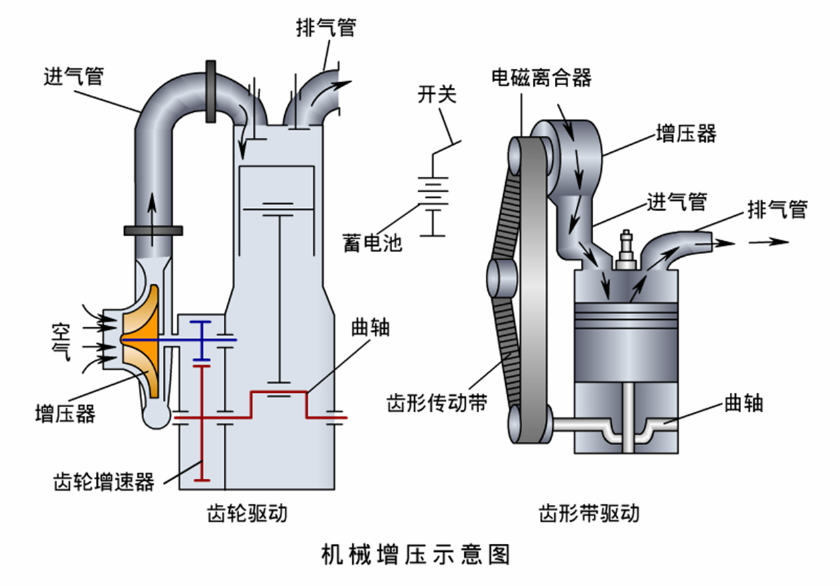

1、机械增压原理
　　

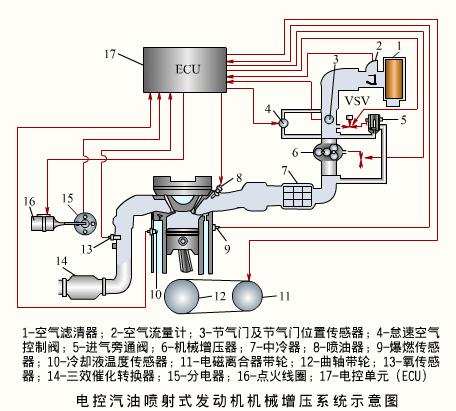

    电控汽油喷射式发动机上所采用的一种机械增压系统示意图。图中机械增压器6为罗茨式压气机，由曲轴带轮12经传动带和电磁离合器带轮11驱动增压器6工作。空气经增压器增压后再经中冷器7降温，然后进入气缸。当发动机在小负荷下运转时不需要增压，这时电控单元(ECU)17根据节气门位置传感器3的信号，使电磁离合器断电，增压器停止工作。与此同时，电控单元向进气旁通阀5通电使其开启，空气经旁通阀及旁通管道进入气缸。爆燃传感器9安装在发动机机体上，它将发动机发生爆燃的信号传输给电控单元，电控单元则发出相应的指令减小点火提前角，以消除爆燃。

二、罗茨式增压器

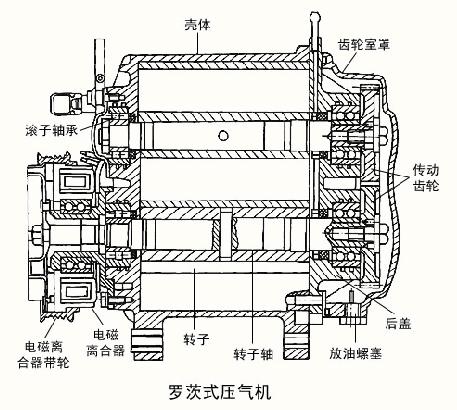

三、罗茨式压气机的工作原理

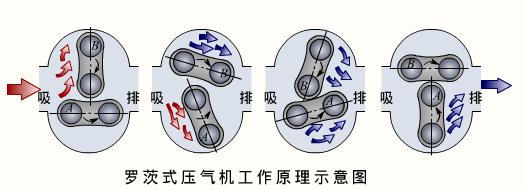

　　当转子旋转时，空气从压气机入口吸入，在转子叶片的推动下空气被加速，然后从压气机出口压出。出口与进口的压力比可达1.8。罗茨式压气机结构简单、工作可靠、寿命长，供气量与转速成正比。

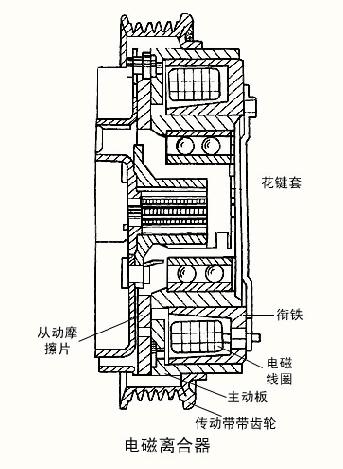

四、电磁离合器
