一、 曲柄连杆机构的作用和组成

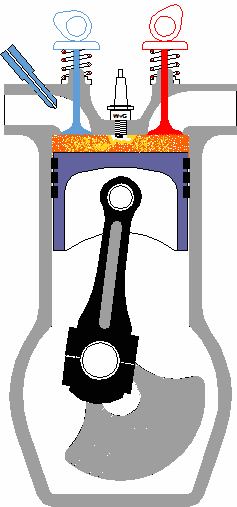

    作用：曲柄连杆机构是往复活塞式发动机实现能量转换的主要机构，其作用是将燃气作用在活塞顶上的压力转变为曲轴的转矩，使曲轴产生旋转运动而对外输出动力。



    组成：曲柄连杆机构的主要零件可以分为三部分：

机体组

活塞连杆组

曲轴飞轮组

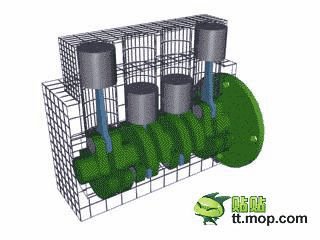

　　1.机体组 主要包括气缸盖罩、气缸盖、气缸垫、气缸体、气缸套、油底壳等。

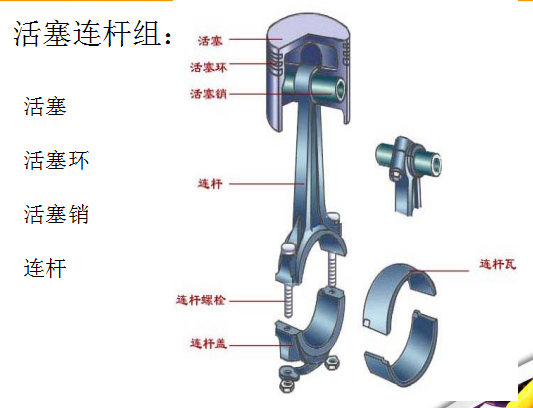

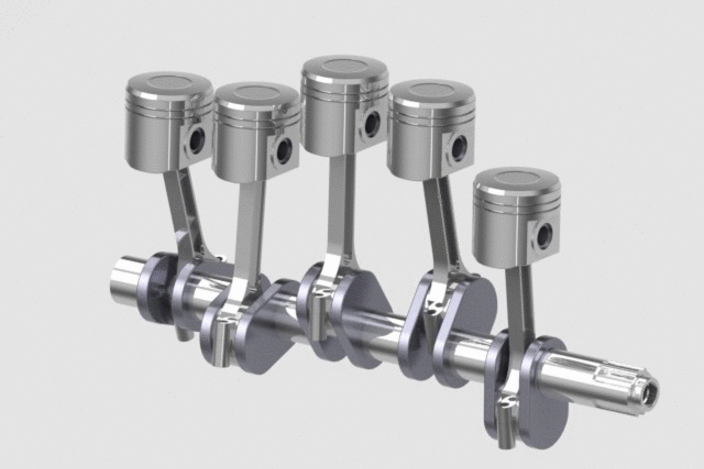

　　2.活塞连杆组 主要包括活塞、活塞环、活塞销、连杆等。

活塞组：活塞、活塞环、活塞销

连杆组：连杆杆身、连杆盖、连杆轴瓦、连杆螺栓

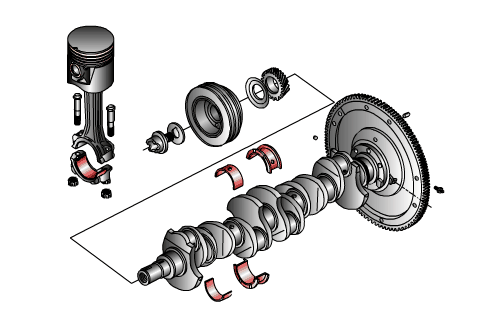

　　3.曲轴飞轮组 主要包括曲轴、飞轮、曲轴带轮等部件。

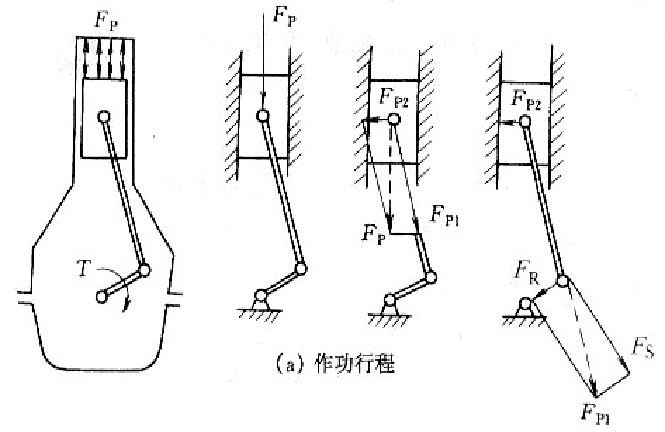

二、曲柄连杆机构中的作用力及力矩

作用在曲柄连杆机构上的力有气体力、运动质量惯性力和摩擦力。
