螺纹联接类型及结构
根据螺纹联接件的类型不同，常用的螺纹联接螺栓联接、双头螺柱联接、螺钉联接和紧定螺钉联接。
（1）螺栓联接

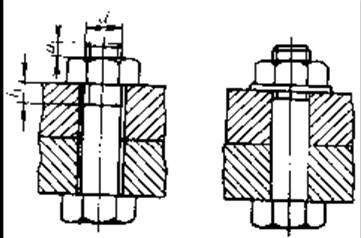

常见的普通螺栓联接如图7-79a所示。这种联接的结构特点是被联接件上的通孔和螺栓间留有间隙，故通孔的加工精度底，结构简单，装拆方便，使用时不受被联接件材料的限制，因此应用极广。
图7-79b所示是铰制孔用螺栓联接。孔和螺栓杆多采用基孔制过渡配合（H7/m6、H7/n6）。这种联接能精确固定被联接件的相对位置，并能承受横向载荷，但螺栓成本较高，对孔的加工精度要求也较高。
|
a） b） 图7-79 螺栓联接（图不清） a）普通螺栓联接 b）铰制孔用螺栓联接 螺纹余留长度l1 静载荷 l1 ≥（0.3 ~ 0.5）d 静载荷 l1 ≥（0.3 ~ 0.5）d 螺纹伸出长度ɑ≈(0.2~ 0.3)d |
（2）双头螺柱联接
如图7-80所示，双头螺柱联接适用于结构上不能采用螺栓联接的场合。例如被联接件之一太厚不宜制成通孔，材料又比较软（例如用铝镁合金制造的发电机壳体），且需要经常拆装时，往往采用双头螺柱联接。
|
图7-80 双头螺柱联接 拧入深度H，当螺孔材料为： 钢或青铜 H≈d 铸铁 H =（1.25 ~ 1.5）d 铝合金 H =（2 ~ 2.5）d l2=（0.3 ~ 0.5）d l3=（0.7 ~ 1.2）d
|
（3）螺钉联接
如图7-81所示，螺钉联接的特点是螺钉直接拧入被联接件的螺纹孔，不用螺母，在结构上比双头螺柱联接简单、紧凑。其用途与双头螺柱联接相似，但如经常拆装时，易使螺纹孔磨损，可能导致被联接件报废，故多用于受力不大，或不需要经常拆装的场合。
|
图7-81 螺钉联接 H，l1， l2 ， l3同图6-12， 图6-13 |
（4）紧定螺钉联接

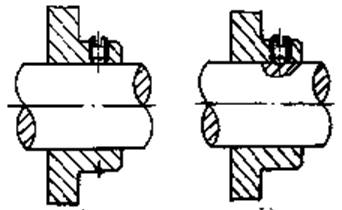

紧定螺钉联接是利用拧入被联接件的螺纹孔中的螺钉末端顶住另一零件的表面（图7-82a）或顶入相应的凹坑中（图7-82b），以固定两个零件的相对位置，并可以传递不大的力或转矩。
|
a） b）
图7-82 紧定螺钉联接 a）平端紧定螺钉联接 b）锥端紧定螺钉联接 |
