螺纹基础知识

1.螺纹形成及主要参数

(1)螺纹的形成和分类

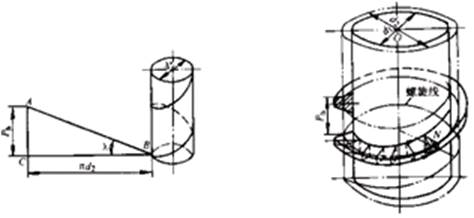

如图7-76所示,将底边长πd2的直角三角形ABC的纸片绕在直径为d2的圆柱面上,并使其底边BC和圆柱面底周边相重合,则斜边AB在圆柱面上形成的一条曲线即为螺旋线。再取一个通过圆柱面的轴线的牙型平面N(如矩形、三角行、梯形),使其沿螺旋线移动,则此牙型平面的空间轨迹即构成螺纹,如图7-77所示。











7-76   螺旋线的形成                  图7-77   螺纹的形成



按照牙型平面N 的不同,可将螺纹分为普通螺纹、管螺纹、梯形螺纹、锯齿形螺纹等,其特点和应用见表7-25。除矩形螺纹外,均已标准化,相关参数可参考国标gb/t14791-2013

7-25  常用螺纹的特点和应用





螺纹类型




牙型图




特点和应用




普通螺纹







牙型角a=600,当量摩擦系数大,自锁性能好。同一公称直径,按螺矩P的大小分为粗牙和细牙。粗牙螺纹用于一般联接,细牙螺纹常用于细小零件和薄壁件的联接,也可用于微调机构




圆柱管螺纹







牙型角a=550,牙顶有较大的圆角,内、外螺纹旋合后无径向间隙。该螺纹为英制细牙螺纹,公称直径近似为管子内径,紧密性好,用于压力在1.5MPa以下的管路联接




梯形螺纹







牙型角a=300,牙根强度高,对中性好,传动效率较高,  是应用较广的传动螺纹




锯齿形螺纹







工作面的牙侧角为30,非工作面的牙侧角为300,传动效率较梯形螺纹高,牙根强度也高,用于于单向受力的传动螺旋机构,如用于轧钢机的压下螺旋和螺旋压力机等机械上




矩形螺纹











牙侧角为00,传动效率高,但牙根强度差,磨损后无法补偿间隙,定心性能差,一般很少采用



注:除管螺纹采用英制(以每英寸牙数表示螺距)外,其他螺纹均采用米制。

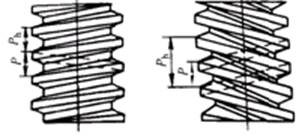

按照圆柱表面上螺旋线的数目,又可将螺纹分为单线螺纹(图7-78a)和多线螺纹(图7-78b)。为制造方便,螺纹线数一般不超过4。单线螺纹自锁性好,常用于联接;多线螺纹传动效率较高,常用于传动。

     按照螺旋线绕行方向,还可将螺纹分为右旋螺纹(图7-78a,标注时可省略)和左旋螺纹(图7-78 b,标注代号为LH)。右旋螺纹应用最广。







a                     b



7-77   螺纹的线数和旋向



a)单线右旋螺纹   b)多线左旋螺纹



     此外,根据螺纹是分布在内圆柱面上还是外圆柱面上,可以将其分为圆柱内螺纹和圆柱外螺纹,两者共同组成螺旋副,如图7-87所示。一般内螺纹的尺寸参数用大写字母表示,外螺纹的尺寸参数用小写字母表示。

    (2)螺纹的基本参数和尺寸

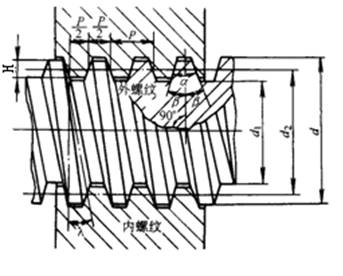

    下面以普通螺纹为例说明螺纹的基本参数和几何尺寸,如图7-78所示。







7-78  螺纹的基本参数



    大径dD):螺纹的最大直径,与外螺纹牙顶(内螺纹牙底)相重合的假想圆柱直径,它是螺纹的公称直径。

    小径d1D1):螺纹的最小直径,与外螺纹牙底(内螺纹牙顶)相重合的假想圆柱直径。

    中径d2D2):螺纹的牙厚与牙间相等的假想圆柱直径。

    螺距P :相邻两牙在中径上对应两点间的轴向距离。根据螺距的大小,普通螺纹可分为粗牙(螺距可不标注)和细牙。

    导程S :同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。设螺旋线数为n,则S=nP

    导程角λ:在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间的夹角,其展开形状如图7-75所示。计算公式为:

                     λ=arctan                    (7-11)

      牙型角α:轴向剖面内,螺纹牙型两侧边的夹角。

     牙侧角β:轴向剖面内,螺纹牙型两侧边与螺纹轴线的垂线间的夹角。对三角形、梯形等对称牙型,β=

   螺纹接触高度H:内外螺纹相互旋合后,螺纹接触面的径向距离。

    国家标准GB/T14791-2013规定了普通螺纹的基本尺寸和标注方法,见表7-26。

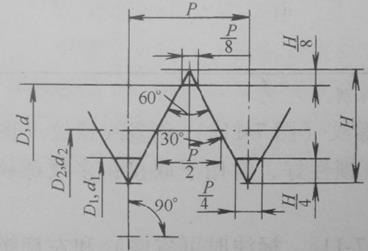

表7-26  螺纹直径与螺距、粗牙普通螺纹基本尺寸(GB/T14791-2013
























H=0.866P



d2=d-0.6495P



d1=d-1.0825P



式中,Dd—内、外螺纹大径;



D2,  d2—内、外螺纹中径;



D1,  d1—内、外螺纹小径;



P—螺距。



螺纹标记示例:



M24   表示公称直径24   mm,螺距3 mm的右旋粗牙普通螺纹。



M24×1.5 LH    表示公称直径24 mm,螺距1.5  mm的左旋细牙普通螺纹。




公称称直径(大径)D,d




粗牙




细牙




螺距




中径D2,d2




小径D1,d1




螺距P




3



4




0.5



0.7




2.675



3.545




2.459



3.242




0.35




5



6



8




0.8



1



1.25




4.480



5.350



7.188




4.134



4.918



6.647




0.5




10




1.5




9.026




8.376




1.25,1,0.75




12




1.75




10.863




10.106




1.5,1.25,1,0.5




(14)



16




2



2




12.701



14.701




11.835



13.835




1.5,1




(18)



20



(22)



24



(27)



30




2.5



2.5



2.5



3



3



3.5




16.376



18.376



20.376



22.052



25.052



27.727




15.294



17.294



19.294



20.752



23.752



26.211




2,1.5,1
