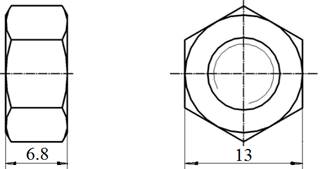

1.完成如图1所示工程图对应的M12六角螺母(GB/T 6170-2000)三维模型建模,未注尺寸(如螺距1.25等)按GB/T 6170-2000确定。

                                              图1   六角螺母

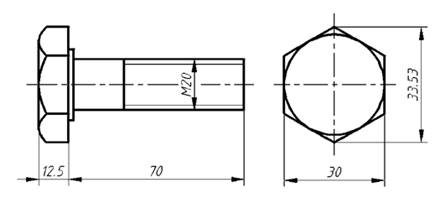

2.完成如图2所示工程图对应的三维模型建模,六角头螺栓未注尺寸按GB/T 5782-2000确定。

                                              图2   六角头螺栓

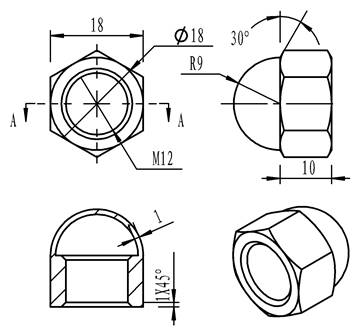

3.完成如图3-4-3所示圆头螺母的三维建模。

                                             图3   圆头螺母

4.完成如图3-4-4所示蝶形螺母的三维建模。

                                            图4 蝶形螺母

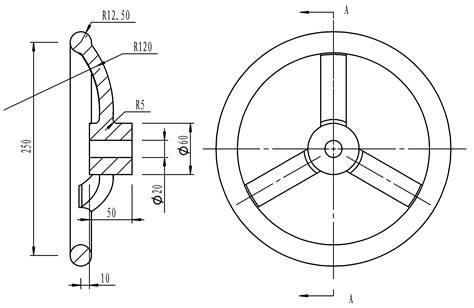

5.完成如图3-4-5所示轮盘零件的三维建模

                                           图5    轮盘

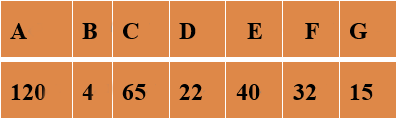

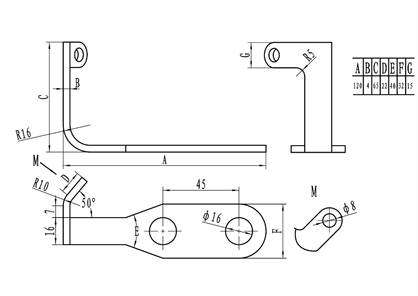

1.完成如图1所示零件的三维建模,并以紫色带边着色显示三维模型。提示:建模时注意其中的相切、等壁厚、同心等几何关系。请问模型体积是多少?参考答案:15734.60 图中字母对应的尺寸见下表:

                                                图1 钣金件连接

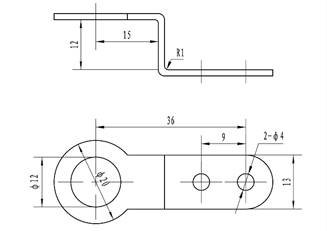

2.完成如图2所示工程图对应的三维模型建模钣金壁厚为1.5,建模完成后请回答模型的体积。

                                                    图2 搭板

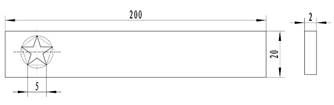

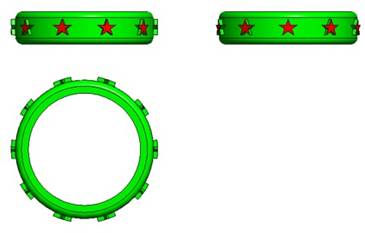

3.完成如图3所示零件的三维建模,并以绿色带边着色显示三维模型,五角星顶面为红色。提示:建模时注意其中的长方体薄板尺寸为200*20*2、五角星在以边长为5的正五边形为参考,请问环形折弯模型的周长是多少?

                                                图3 指环王

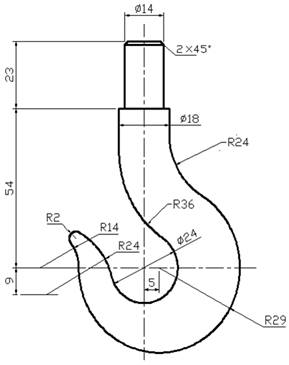

4.完成如图4所示工程图对应的三维模型建模未注尺寸自行补充。

                                          图4 行车吊钩

5.完成如图5所示工程图对应的三维模型建模,建模完成后请回答模型的体积。

                                                图5 转盘
