①参数化设计和特征功能

中望3D是采用参数化设计的、基于特征的实体模型化系统，工程设计人员采用基于特征的功能去生成模型，如拔模、孔、倒角、筋、唇缘等，可以随意勾画草图，轻易改变模型。这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。

②单一数据库

中望3D是建立在统一图层的数据库上，不像一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为同一件产品造型而工作。不管他是哪一个部门的，在整个设计过程的任何一处发生改动，都可以前后反应在整个设计过程的相关环节上。例如，一旦工程详图有改变，NC（数控）工具路径也会自动更新；组装工程图如有任何变动，也同样反应在整个三维模型上。这种独特的数据结构与工程设计的完美结合，使得一件产品的整体设计结合起来。这一优点，使得设计更优化，产品质量更高，价格也更便宜，有利于产品能更好地推向市场。

③以特征为设计单位

中望3D是一个基于特征的实体模型建模工具。它可以根据工程设计人员的习惯思维模式，以各种特征作为设计的基本单位，方便地创建零件的实体模型。如拉伸、旋转、扫掠、放样等，均为零件设计的基本特征。用这些方法创建实体，更自然、更直观，无须采用复杂的几何设计方法；可以随意勾画草图，轻松改变模型。

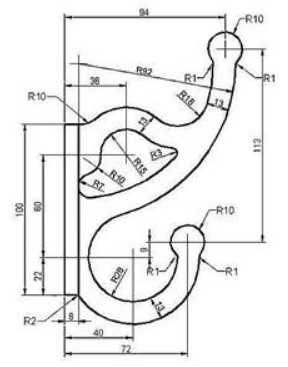

1.完成如图所示二维草绘,同时保存为drw和dwg文件,求最大外围轮廓内的面积。提示:草绘环境的进入方式有两种:一是“文件-新建-草绘”,二是“文件-新建-零件-草绘”。

2.完成如图所示工程图对应的三维模型建模,图中A=132,B=170,C=82,D=30,求模型的体积。

3.完成如图所示工程图对应的三维模型建模,图中A=55,B=61,C=97,D=85,求模型的体积。

4.完成如图所示工程图对应的三维模型建模,并分析查询该模型的体积。

5.完成如图所示工程图对应的三维模型建模,并分析查询该模型的体积。

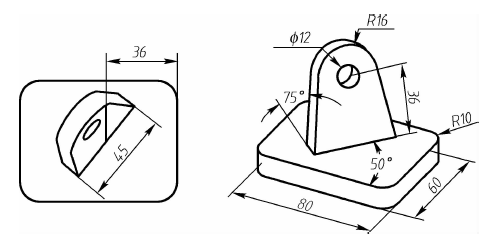

6.完成如图所示工程图(未注圆角为R3)对应的三维模型建模,图中左端M36×2的螺纹暂按Φ36绘制。建模结束后分析查询该模型的体积。

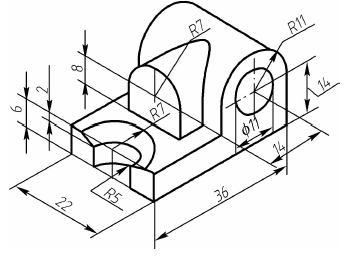

1. 完成图1-1所示零件的三维建模,并按【消隐】的方式显示三维模型。底板厚为10，斜板厚为6。

                     图1-1

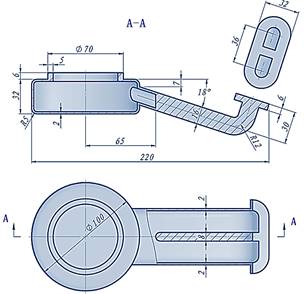

2.完成如图图1-2零件的三维建模，并按【带边着色】的方式显示三维模型。

                     图1-2

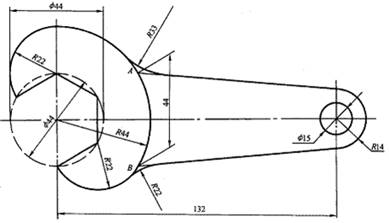

3.完成如图所示零件的三维建模,并按【带边着色】的方式显示三维模型。

                    图1-3

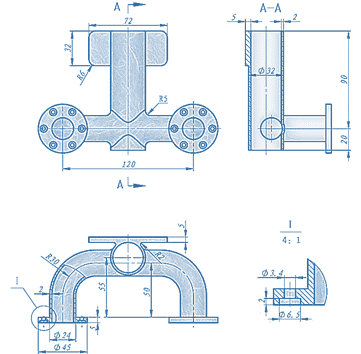

4.完成如图1-4所示零件的三维建模,并按【消隐】的方式显示三维模型的轴测图(【已保存方向】中的【标准方向】)。

                                            图1-4 空心长壶

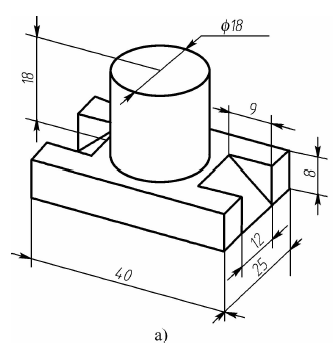

5.如图1-5所示零件的三维建模,并按【带反射着色】的方式显示三维模型的轴测图(【已保存方向】中的【标准方向】)。

                                              图1-5 连接管
