沉井的一般构造

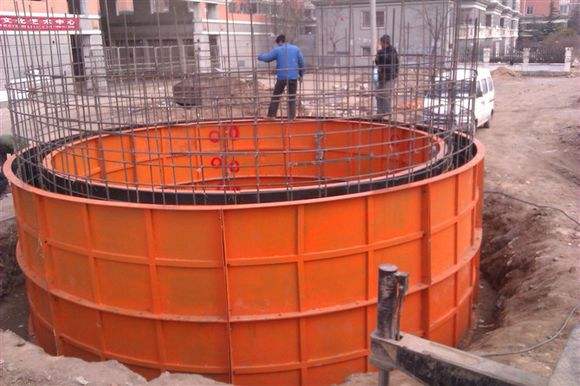

    沉井一般由井壁、刃脚、隔墙、井孔、凹槽、封底和顶板等组成（图5-4）。有时井壁中还预埋射水管等其他部分。

各组成部分的作用如下：

 ①井壁 沉井的外壁，是沉井的主体部分，在沉井下沉过程中起挡土、挡水及利用本身自重克服土与井壁间摩阻力下沉。当沉井施工完毕后，就成为传递上部荷载的基础或基础的一部分。因此，井壁必须具有足够的强度和一定的厚度，并根据施工过程中的受力情况配置竖向及水平向钢筋。一般壁厚为0.80～1.50m。最薄不宜小于0.4m，混凝土强度等级不低于C15。

 ②刃脚 即井壁下端形如楔状的部分，其作用是利于沉井切土下沉。刃脚底面（踏面）宽度一般不大于150㎜，软土可适当放宽。若下沉深度大，土质较硬，刃脚底面应以型钢（角钢或槽钢）加强（图5-5），以防刃脚损坏。刃脚内侧斜面与水平面夹角不宜小于45˚。刃脚高度视井壁厚度、便于抽除垫木而定，一般大于1.0m，混凝土强度等级宜大于C20。

 ③隔墙 沉井的内壁，其作用是将沉井空腔分            隔成多个井孔，便于控制挖土下沉，防止或纠正倾斜和偏移，并加强沉井刚度，减小井壁挠曲应力。隔墙厚度一般小于井壁，约0.5～1.0m。隔墙底面应高出刃脚底面0.5m以上，避免被土搁住而妨碍下沉。如为人工挖土，还应在隔墙下端设置过人孔，以便工作人员井孔间往来。

   ④井孔 为挖土排土的工作场所和通道。其尺寸应满足施工要求，最小边长不宜小于3m。井孔应对称布置，以便对称挖土，保证沉井均匀下沉。

   ⑤凹槽 其位于刃脚内侧上方，用于沉井封底时使井壁与封底混凝土较好地结合，使封底混凝土底面反力更好地传给井壁。凹槽高约1.0m，深度一般为150～300㎜。

   ⑥射水管 当沉井下沉较深，土阻力较大，估计下沉困难时，可在井壁中预埋射水管组。射水管应均匀布置，以利于控制水压和水量来调整下沉方向。一般水压不小于600kPa。如使用泥浆润滑套施工方法，应有预埋的压射泥浆管路。

  ⑦封底 沉井沉至设计标高进行清基后，便在刃脚踏面以上至凹槽处浇筑混凝土形成封底。封底可防止地下水涌入井内，其底面承受地基土和水的反力，封底混凝土顶面应高出凹槽0.5m，其厚度可由应力验算决定，根据经验也可取不小于井孔最小边长的1.5倍。混凝土强度等级一般不低于C15，井孔内填充的混凝土强度等级不低于C10。

  ⑧顶板 沉井封底后，若条件允许，为节省圬工量，减轻基础自重，在井孔内可不填充任何东西，做成空心沉井基础，或仅填以砂石，此时须在井顶设置钢筋混凝土顶板。以承托上部结构的全部荷载。顶板厚度一般为1.5～2.0m，钢筋配置由计算确定。

沉井井孔是否填充，应根据受力或稳定要求决定。在严寒地区，低于冻结线0.25m以上部分，必须用混凝土或圬工填实。
