击实试验（重型）

重型击实仪，仪器名。测定土的含水量与质量密度的关系，从而确定该土的最优含水量与相应的最大干密度。

概述

1.1击实试验是用标准击实方法，确定扰动土在一定的击实功下干密度随含水率变化的关系曲线，从而确定土的最大干密度与相应的最优含水率。

1.2试验目的是测定土的最大干密度与相应的最优含水率，为工程设计和现场施工提供压实性资料，时控制路基、土坝等压实质量的重要指标。

1.3小击实筒适用粒径小于25mm的土。

仪器设备

2.1标准击实仪 由击实筒、护筒、击锤等组成，如图1-10和图1-11所示。

 图1-10标准击实仪（单位：mm）

a：小击实筒  1）套筒 2）击实筒 3）底板 4）垫块

2.2天平  称量200kg，最小分度值0.01g

2.3台秤 称量10g，最小分度值5g。

2.4标准筛   孔径38mm、25mm、19mm、5mm各1个。

2.5其他仪器设备 喷水设备、碾土设备、盛士器、推土器、修土刀等。

3.试验步骤

1）制备土样  用四风对角取样法取风干土样或在50℃温度下烘干的土样，放在橡皮板上用木碾碾散，过筛（孔径视粒径大小而定）拌匀，重型击实试验取土量不少于50kg；

2）加水拌合 按土的塑限估计其最优含水率并依次以相差约2%的含水率制备一组试样（不少于5个），其中有两个含水率大于塑限，两个含水率小于塑限，需加水量可按下式计算

=m÷(1+0.01)×0.01(w-)

式中：m——为风干含水率时土样的质量（g);

          ——土样的风干含水率（%）；

           w——要求达到的含水率（%）；

按预定含水率制备试样，重型击实试验取土样量5.0kg，平铺于不吸水的平板上，用喷水设备往上取土样量均匀喷洒预定水量，装入塑料袋内或密封的盛士器内，放一夜。

3）分层击实     将击实仪放在坚实的地面上，击实筒底和筒内壁涂少许润滑油，对于大击实筒，先将垫块放入筒内底板上，按三层法时，取制备1700g倒入筒内；按5层法，每层需试样900g（细粒土）到1100g（粗粒土）。击实时，击锤应自由铅锤下落，锤痕迹必须均匀分布在土面上，然后安装护筒,把土刨毛。重复上述步骤进行第二层、第三层的击实，击实后试样略高于筒顶（大击实筒不得大于6mm）

4）称质量    扭动并取下护筒，用削土刀细心削平试样，拆除底板，如试样底面超出筒外，亦应削平，擦净筒外壁，称筒与试样总质量，然后用推土器从击实筒内推出试样，称筒质量，准确至1g。

5）测含水率  从试样中心处取两盒土（重型击实试验约50~100g），测定含水率

按3）和5）步骤进行另外几个试样的击实试验

4.计算与制图

1)计算击实后各点的ρ_d

ρ_d=ρ÷（1+0.01w）

ρ—湿密度（g∕)

w—含水率（%）

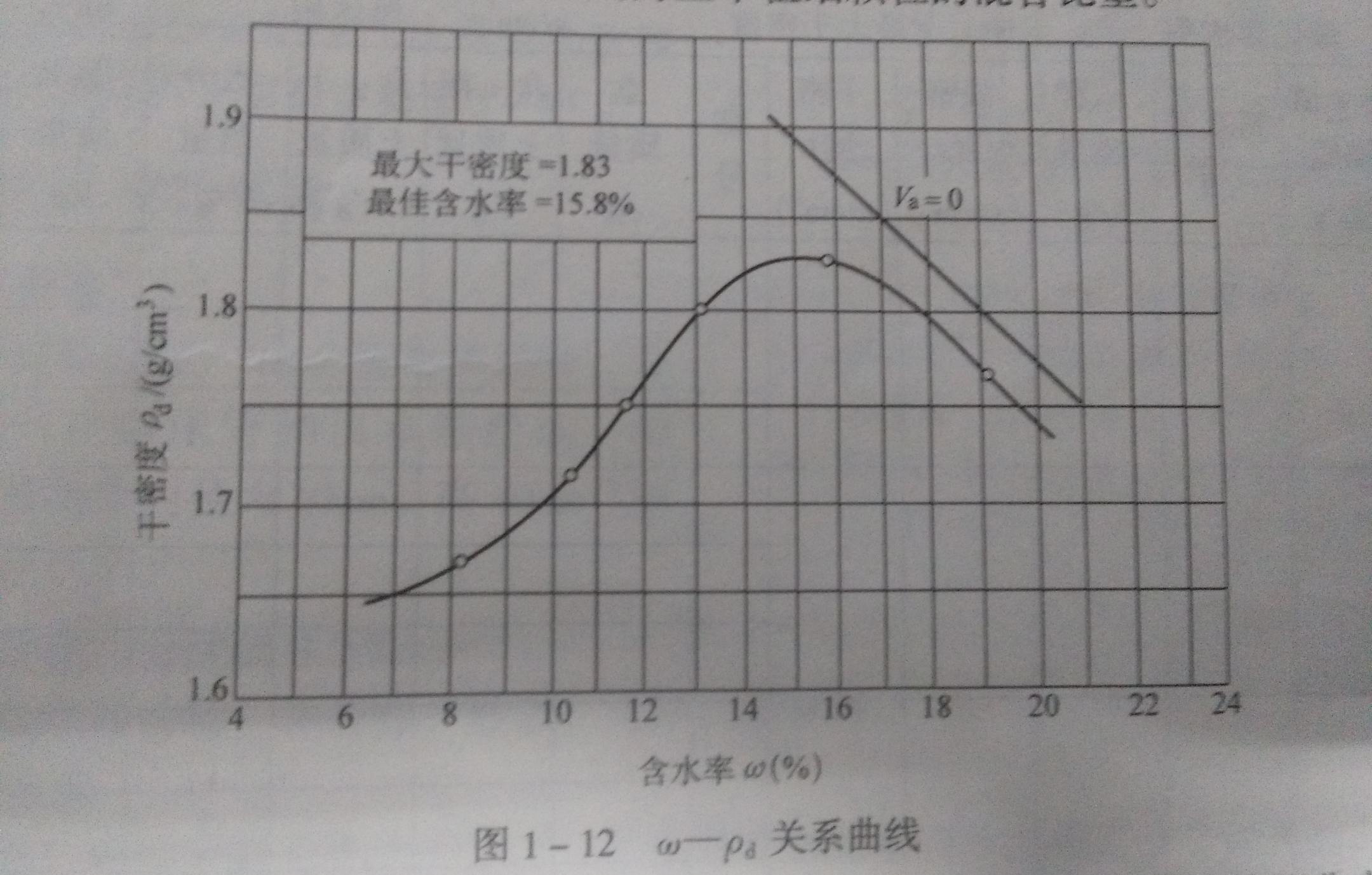

2）以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率关系曲线，曲线上峰值点所对应的坐标分别为土的最大干密度与最优含水率。如曲线未能绘出峰值点，应进行补点（图1—12）

3）按下式计算空气等于0的等值线，并将这根线绘在含水率与干密度的关系图上，如图1—12

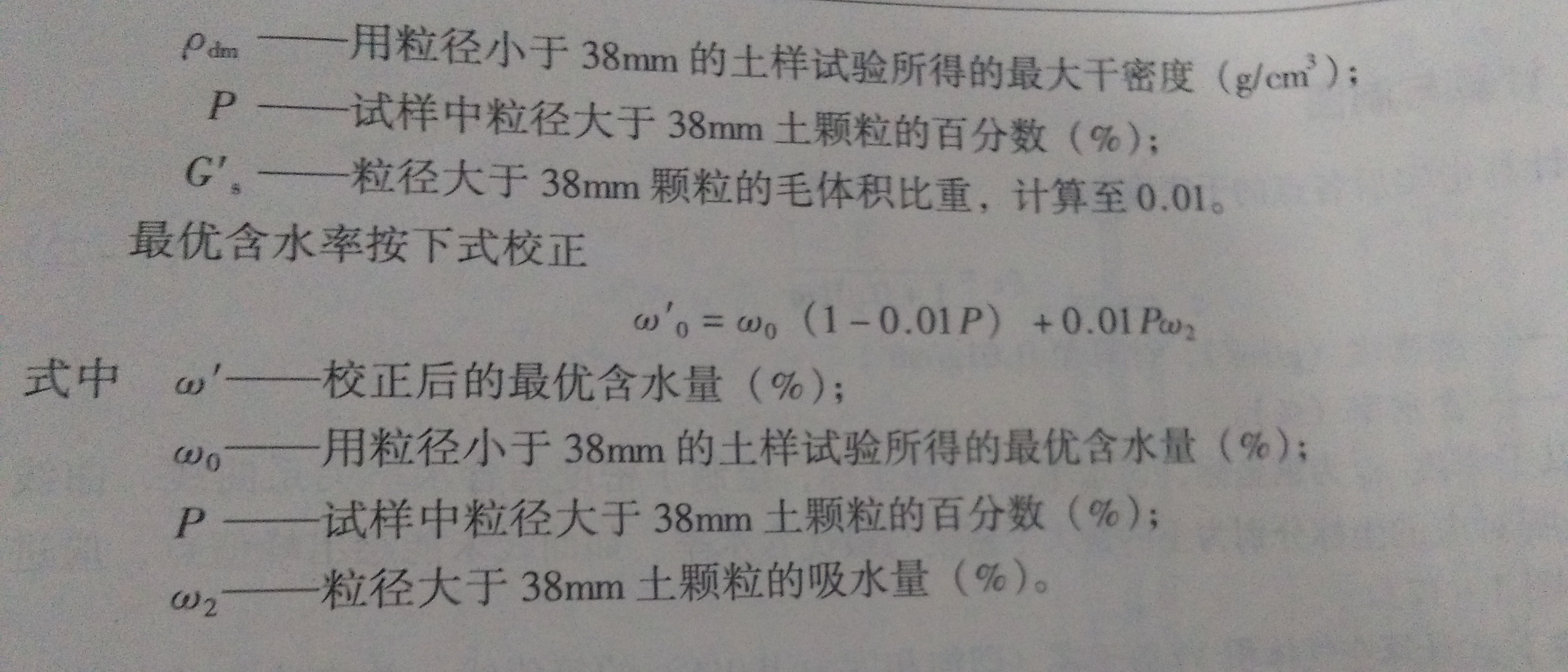

4）当试样中有38mm颗粒时，应先取出大于38mm颗粒，并求得其百分率P，把小于38mm的部分作击实试验，按下面公式分别对试验所得的最大干密度和最优含水率进行校正（适用于大于38mm颗粒含量小于30%）

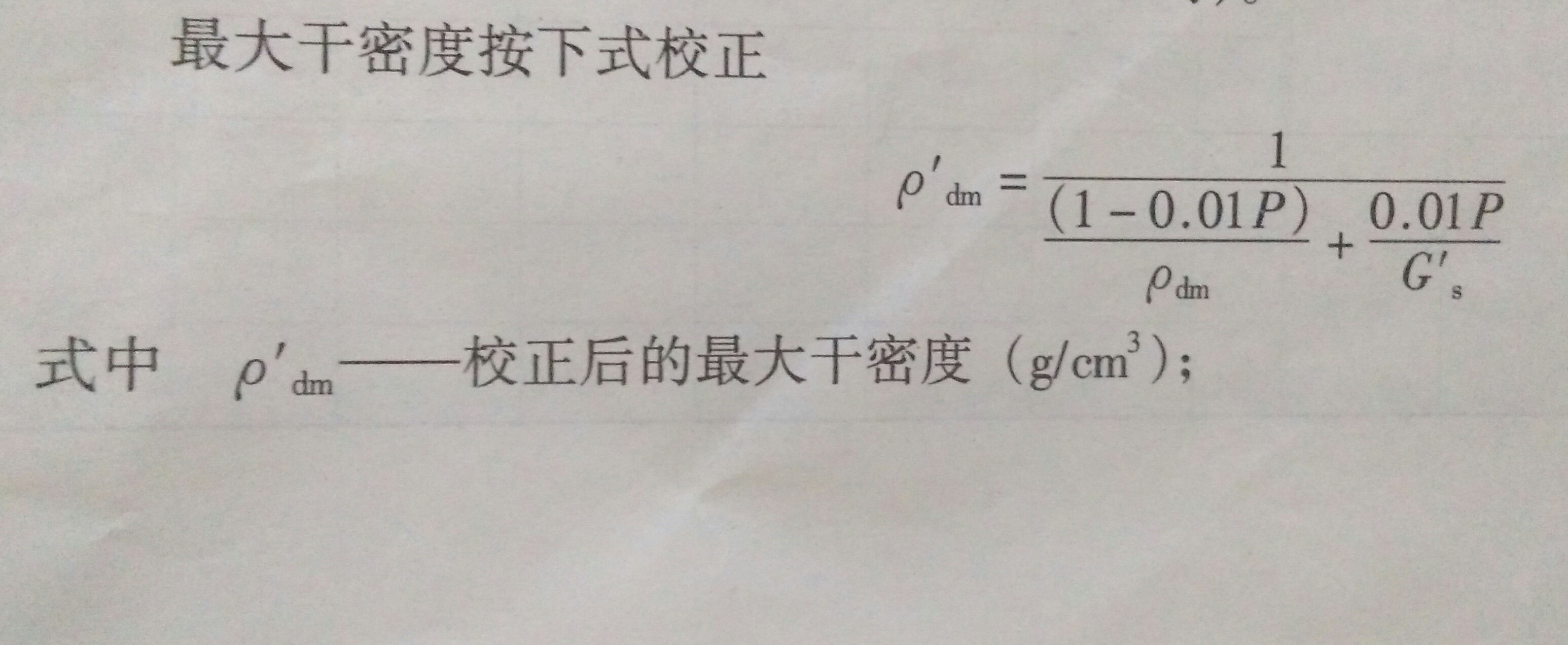

最大干密度按下式校正：

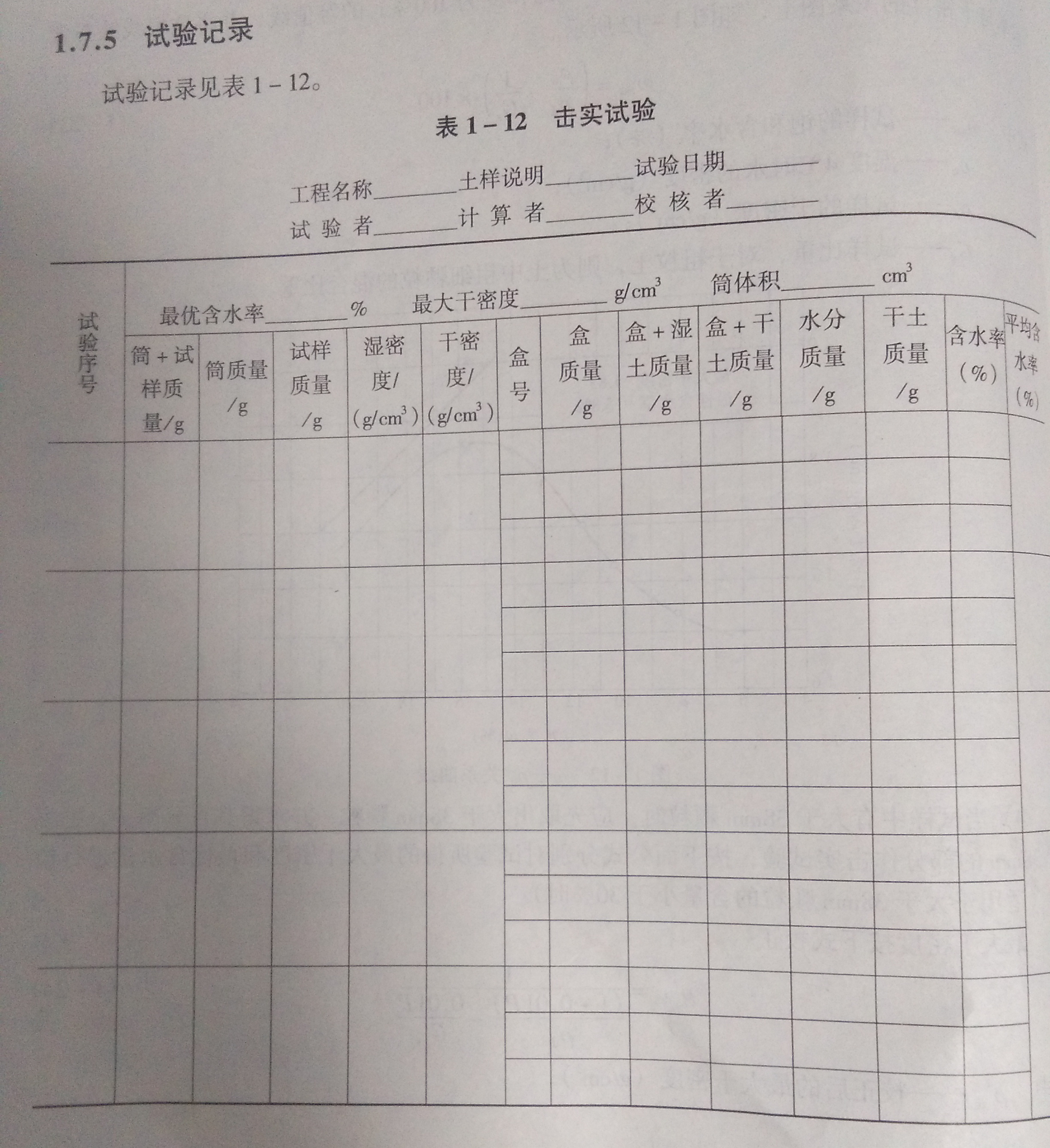

实验记录见表1-12

主要技术指标：
