内孔自动加工操作
上一节
下一节

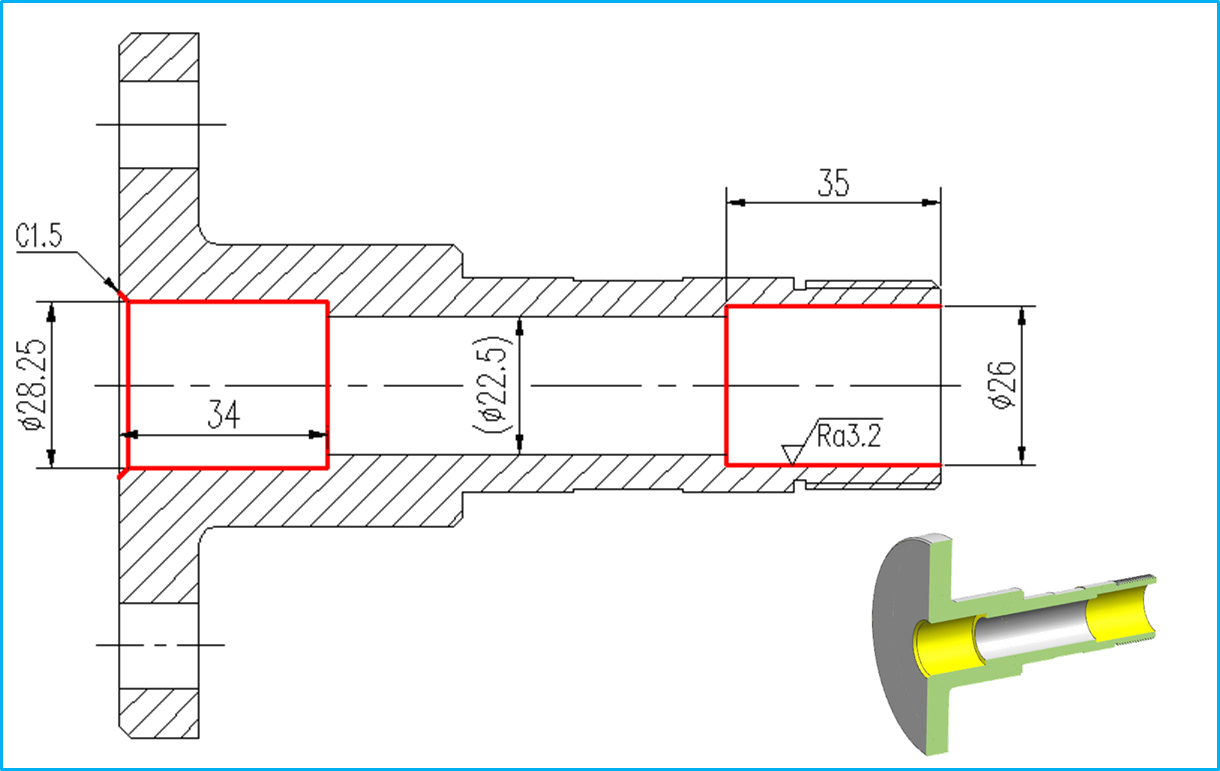

依据企业产品零件法兰轴本任务图纸（红色部分）要求，毛坯为上一工序半成品，完成内孔自动加工
1.内孔自动加工视频（广州数控系统）
2.右端内轮廓加工视频（华中数控系统）

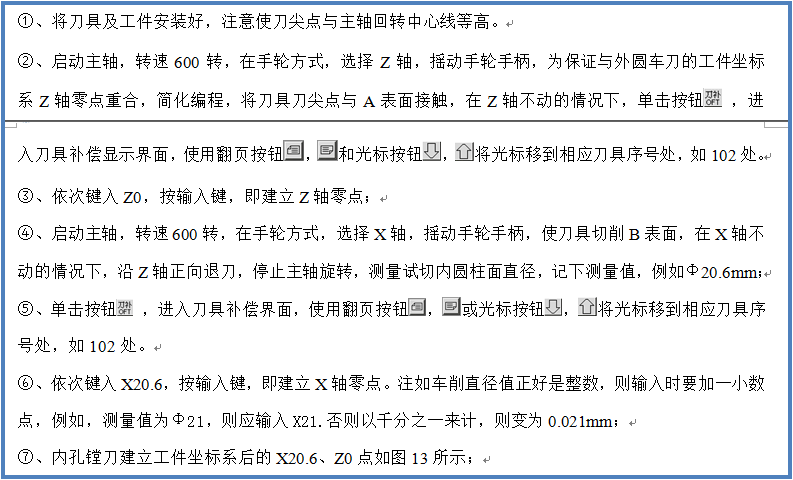

3.内孔车刀对刀微知识——对刀步骤

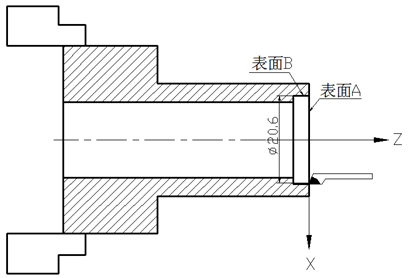

内孔车刀对刀图
