任务6.2 会连接光纤连接头

一、任务分析

光纤连接器是光纤通信系统中各种装置连接所必不可少的器件，也是目前使用量最大的光纤器件。

光纤链路的接续，又可以分为永久性的和活动性的两种。永久性的接续，大多采用熔接法、粘接法或固定连接器来实现；活动性的接续，一般采用活动连接器来实现。

光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件。

工程中常用的光纤接头有直通型光纤快速连接器和预埋型光纤快速连接器两种，常用的光纤冷接子有皮线光缆冷接子和光纤冷接子两种。

光纤冷接技术，也称为机械接续，把两根处理好端面的光纤固定在高精度V型槽中，通过外径对准实现纤芯的对接，同时利用V型槽内的匹配液填充光纤切割不平整所形成的端面间隙，这一过程不需要加热或者熔接，因此称为冷接。

二、相关知识

（一）光纤连接器的组成结构和对接原理：

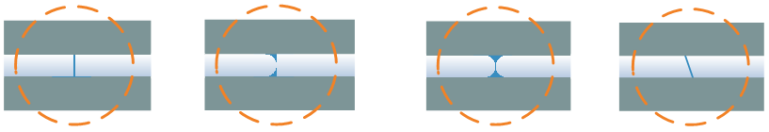

常见的光纤端面分为平面、球面、斜面，因此两段光纤端面之间的接续方式分为以下几类：

1）平面-平面接续(FC-FC)：指光纤接续点两端均为切制的平面，如图8-7所示。对接时要加入匹配液弥补接续空隙，实现光信号的低损导通。它是光纤冷接子主要采用的接续方式。

2）球面-平面接续(PC-FC)：指光纤接续点一端为球面，另一端为平面，如图所示。根据产品结构的不同，可选择性加入匹配液。用于高品质产品的冷接续方式。

3）球面-球面接续(PC-PC)：指光纤接续点两端均为球面，如图所示。不用加入匹配液。该方式在活动连接器中大量使用。

4）斜面-斜面接续 (APC-APC)：指光纤接续点两端均为斜面，如图所示。在接续点加入匹配液。主要用于对回波损耗要求较高的CATV模拟信号的传输。

（二）连接光纤

1、光纤连接的方式

1）临时连接。采用此方法，测量尾纤与被测光纤间的耦合连接。特点是方便灵活，成本低，对损耗要求不高。

2）固定连接。主要用于光缆线路中光纤间的永久性连接，采用熔接，也有粘接和机械连接。特点是损耗小，机械强度高。

3）活动连接。主要用于光纤与传输设备间的连接，特点是灵活性好，调换连接点方便，缺点为损耗和反射较大。市场上主要是成品光纤跳线。

2、尾纤的制作

尾纤一端是连接头，另一端是断头的光缆芯。光纤尾纤有两种制作方法：一种是工厂生产的成品，另外一种是现场制作的光纤接头(快速光纤连接器或光纤冷接子)，或者将所需要的光纤跳线剪断。

（三）皮线光缆

1）FTTH中的入户光缆。FTTH是光纤接入网发展的最终形式。光纤接入网以光网络单元的位置所在，分为FTTH（光纤到家庭）、FTTB(光纤到大楼)、FTTP(光纤到驻地)和FTTC(光纤到路边)等几种情况。

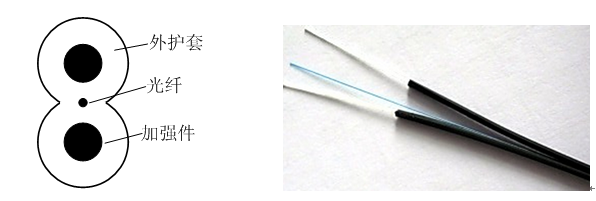

2）皮线光缆的基本结构和特点。皮线光缆多为单芯、双芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。皮线光缆结构如图所示。

（四）快速连接头的结构原理

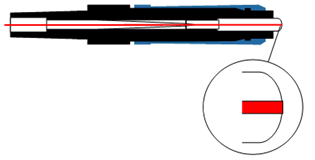

1.直通型快速连接器

   如图所示，这种连接器内不需要预置光纤，也无须匹配液，只需将切割好的的纤芯插入套管用紧固装置加固即可，最终的光纤端面就是现场切割刀切割的平面型光纤端面。

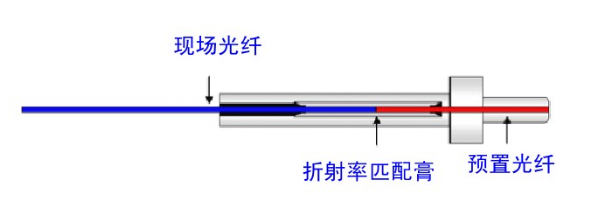

2.预埋型快速连接器

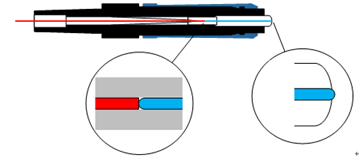

   如图所示，这种连接器的插针内预埋有一段两端面研磨好的（球面型）光纤，与插入的光纤在V型槽内对接， V型槽内填充有匹配液，最终陶瓷插针处的光纤端面是预埋光纤的球形端面。

预埋型快速连接器，蓝色为预置光纤。

（五）光纤快速连接头的制作

1.接续光缆

接续光缆有皮线光缆和室内光缆，以皮线光缆为例介绍光纤快速连接头的制作。

2.制作工具

1）皮线剥皮钳，用于剥除皮线光缆外护套。

2）光纤剥皮钳，用于去除光纤涂覆层。

3）光纤切割刀，用于切割光纤纤芯端面，切出来后光纤端面应为平面。

4）无尘纸及酒精，用于清洁裸纤。

5）光功率计和红光笔，用于测试光纤损耗。

3.光纤快速连接器的制作方法

以直通型快速连接器为例介绍制作方法。

第一步：准备材料和工具。

端接前，应准备好工具和材料，并检查所用的光纤和连接器是否有损坏。

第二步：打开光纤快速连接器。

将光纤快速连接器的螺帽和外壳取下，锁紧套松开，压盖打开，并将螺帽套在光缆上。

第三步：切割光纤

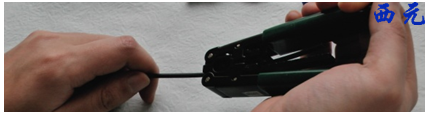

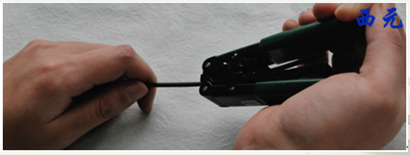

（1）使用皮线剥皮钳剥去50mm的光缆外护套，如图所示。

（2）使用光纤剥皮钳剥去光纤涂覆层,用干净的无尘纸蘸酒精擦去裸纤上的污物，将光缆放入导轨中定长。

（3）将光纤和导轨条放置在切割刀的导线槽中，依次放下大小压板，左手固定切割刀，右手扶着刀片盖板，并用大拇指迅速向远离身体的放下推动切割刀刀架（使用前应回刀），完成切割，如图所示。

第四步：固定光纤

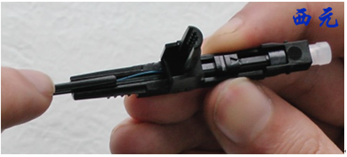

将光纤从连接器末端的导入孔处穿入，如图所示。外露部分应略弯曲，说明光纤接触良好。

第五步：闭合光纤快速连接器

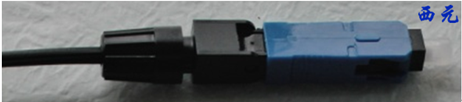

将锁紧套推至顶端夹紧光纤，闭合压盖，拧紧螺帽，套上外壳，完成制作，如图所示。

（六）光纤冷接子的制作

皮线光缆冷接子： 适用于2×3mm皮线光缆、Φ2.0mm/Φ3.0mm单模/多模光缆，如图所示。

光纤冷接子：适用于250μm/900μm单模/多模光纤，如图所示。

光纤冷接子的制作方法如下：

我们以皮线光缆冷接子为例介绍制作方法。

第一步：准备材料和工具

端接前，应准备好工具和材料，并检查所用的光纤和冷接子是否有损坏。

第二步：打开冷接子备用，如图所示。

第三步：切割光纤。

（1）使用皮线剥皮钳剥去50mm的光缆外护套，如图所示。

（2）使用光纤剥皮钳剥去光纤涂覆层,用干净的无尘纸蘸酒精擦去裸纤上的污物，将光缆放入导轨中定长。

（3）将光纤和导轨条放置在切割刀的导线槽中，依次放下大小压板，左手固定切割刀，右手扶着刀片盖板，并用大拇指迅速向远离身体的放下推动切割刀刀架（使用前应回刀），完成切割，如图所示。

第四步：光纤穿入皮线冷接子

把制备好的光纤穿入皮线冷接子，直到光缆外皮切口紧贴在皮线座阻挡位，如图所示。光纤对顶应产生弯曲，此时说明光缆接续正常。

第五步：锁紧光缆

弯曲尾缆，防止光缆滑出；同时取出卡扣，压下卡扣锁紧光缆，如图所示。

第六步：固定两接续光纤

按照上述方法对另一侧光缆进行相同处理。然后将冷接子两端锁紧块先后推至冷接子最中间的限位处，固定两接续光纤，如图所示。

第七步：压下皮线盖

压下皮线盖，完成皮线接续，如图所示。

（七）光纤接续的基本要求

① 光缆终端接头或设备的布置应合理有序，安装位置需安全稳定，其附近不应有可能损害它的外界设施，例如热源和易燃物质等。

② 从光纤终端接头引出的光纤尾纤或单芯光缆的光纤所带的连接器应按设计要求插入光配线架上的连接部件中。暂时不用的连接器可不插接，但应套上塑料帽，以保证其不受污染，便于今后连接。

③ 在机架或设备（如光纤接头盒）内，应对光纤和光纤接头加以保护，光纤盘绕方向要一致，要有足够的空间和符合规定的曲率半径。

④ 光缆中的金属屏蔽层、金属加强芯和金属铠装层均应按设计要求，采取终端连接和接地，并应检查和测试其是否符合标准规定，如有问题必须补救纠正。

⑤ 光缆传输系统中的光纤连接器在插入适配器或耦合器前，应用丙醇酒精棉签擦拭连接器插头和适配器内部，清洁干净后才能插接，插接必须紧密、牢固可靠。

⑥ 光纤终端连接处均应设有醒目标志，其标志内容（如光纤序号和用途等）应正确无误、清楚完整。

扩展学习：

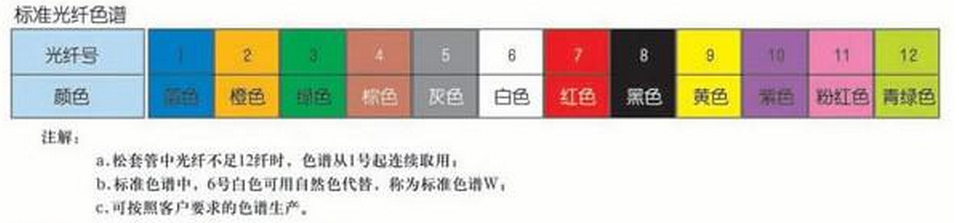

1、光缆的色谱标识：

2、ST连接器光纤连接器的现场安装方法

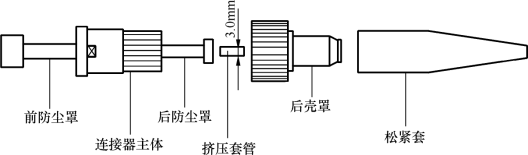

① 打开材料袋，取出连接体和后壳罩。

② 转动安装平台使其打开，用所提供的安装平台底座把安装工具固定在一张工作台上。

③ 把连接体插入安装平台插孔内，释放拉簧朝上。操作时，把连接体的后壳罩向安装平台插孔内推，当前防尘罩全部被推入安装平台插孔后，顺时针旋转连接体1/4圈，并锁紧在此位置上，前防尘罩留在上面。

④ 在连接体的后壳罩上拧紧松紧套（捏住松紧套有助于插入光纤），将后壳罩带松紧套的细端先套在光纤上，挤压套管也沿着芯线方向向前滑。

⑤ 用剥线器从光纤末端剥去40～50 mm的外护套，外护套必须剥干净，端面成直角。

⑥ 让纱线头离开缓冲层集中向后面，在外护套末端的缓冲层上做标记。

⑦ 在裸露的缓冲层处拿住光纤，把光纤末端到6 mm或11 mm标记处的缓冲层剥去。操作时，握紧护套可以防止光纤移动。为防止损坏光纤，应从光纤上一小段一小段地剥去缓冲层。

⑧ 用一块沾有酒精的纸或布小心地擦洗裸露的光纤。

⑨ 将纱线抹向一边，把缓冲层压在光纤切割器上。从缓冲层末端切割出7 mm的光纤，用镊子取出废弃的光纤，并妥善地置于废物瓶中。

⑩ 把切割后的光纤插入显微镜的边孔里，检查切割是否合格。操作时，把显微镜置于白色面板上，可以获得更清晰明亮的图像，还可用显微镜的底孔来检查连接体的末端套圈。

•  从连接体上取下后防尘罩。

•  检查缓冲层上参考标记的位置是否正确。把裸露的光纤小心地插入连接体内，直到感觉光纤碰到了连接体的底部为止，用固定夹子固定光纤。

•  按压安装平台的活塞，然后慢慢地松开活塞。

•  把连接体向前推动，并逆时针旋转1/4圈，以便从安装平台上取下连接体。把连接体放入打褶工具，并使之平直。用打褶工具的第一个刻槽在缓冲层上的“缓冲褶皱区域”打上褶皱。

• 重新把连接体插入安装平台插孔内并锁紧。把连接体逆时针旋转1/8圈，小心地剪去多余的纱线。

•  在纱线上滑动挤压套管，保证挤压套管紧贴在连接到连接体后端的扣环上，用打褶工具中间的槽给挤压套管打褶。

•  松开芯线，将光纤弄直，推后罩壳使之与前套结合。正确插入时能听到一声轻微的响声，此时可从安装平台上卸下连接体。



（二）光纤配线设备

1、光端盒

光端盒，又叫光缆终端盒，如图所示，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通连接和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。

光端盒结构：光端盒由外壳、内部构件、外部接口3部分组成。

功能特点：

(1)提供光缆与配线尾纤的接地保护性连接，使光缆金属构件与光缆端壳体绝缘，并能方便的引出接地。

(2)提供光缆终端的安放和余端光纤存储的空间，方便安装操作。

(3)具有足够的抗冲击强度的盒体固定，方便不同使用场合的安装。

(4)可选择挂墙安装或直接放置于槽道等多种安装方式。

光端盒的应用：光端盒广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通连接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方，可将光缆加强芯固定在终端。

2、光纤配线架

光纤配线架，英文缩写为ODF（Optical Distribution Frame），是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

结构与分类：光纤配线架一般为19英寸机架式，适合安装在标准通信或者网络机柜中，如图所示。

功能特点：(1)光缆固定保护；(2)光纤终接功能；(3)调线功能；(4)光缆纤芯保护；(5)容量；(6)标识记录功能；(7)光纤存储功能。

应用：光纤配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19“机架安装标准。

3、光纤配线箱

光纤配线架在实际应用中，在一些园区、企业等大型中心机房，单一的配线架无法满足大容量的接续配线需求。光纤配线箱提供了一种大容量光纤配线的应用方案。

1）结构及分类

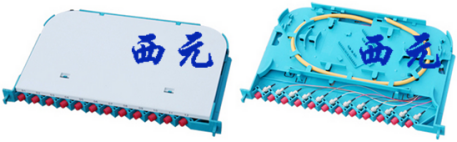

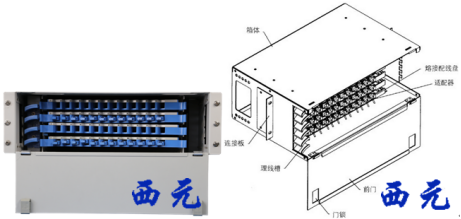

典型光纤配线箱如图所示，由多个光纤配线单元组成，每个单元均为抽屉式结构。当进行熔接和调线时，将相应的抽屉沿轨道拉出，在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。箱体前后和两侧均设有光缆引入孔，便于室内（室外）光缆穿入箱内进行配线熔接。

光纤配线箱：

光纤配线单元：

结构类型：光纤配线箱同样有多种分类方法，按接口数量分，有12口、24口、36口、48口、72等，按放置方式分有立式和卧式，按安装方式分又有壁挂式、机柜式和机架式。

功能特点：光纤配线箱在使用功能与场合上基本一致，其功能特点在于能够在同样的空间提供更多、更广泛的配线单元，在高密度型大型中心机房中使用，可以大量地节省空间。

2）光纤配线架与光线配线箱的选用原则如下：

(1)确定光纤配线架（箱）是安装在墙上还是19”机架上。

(2)判断是否有光缆余留量安放空间。

(3)检查是否有保护装置，在光纤配线架（箱）内部应设有光纤保护装置。

(4)应尽量选择具有通用性的光纤配线架（箱）。

(5)光纤配线架（箱）的结构应具有灵活性。

(6)光纤配线架（箱）应尽量选用铝型材机架，其结构较牢固，外形也美观。

3）光缆固定要求：

(1)将光缆按设计或ODF安装说明的要求穿入ODF架内。

(2)将光纤套管用塑料扎带在ODF架内绑扎整齐，每个套管对应一个熔纤盘。

(3)根据实际情况把光缆开剥相应的长度。

(4)将金属加强芯与ODF架上的接地端子紧固连接，使光缆金属件良好接地，避免雷击。

(5)光缆及接地线应有正确的标识。

(6)光缆开剥完后，按要求过渡到光纤收容盘，再将尾纤进行相应的标识后预留至收容盘，预留、固定要求美观。

(7)准备好后，进行光纤熔接，同时进行监测。

(8)光纤应用OTDR逐根测量，连接点应正常，总损耗应符合设计规定。

(9)将光缆吊牌固定在光缆上面，对光缆进行标识。

(10)清除ODF架内杂物并将各种引线整理整齐。

(11)盖上ODF架箱盖，紧固螺钉。

(12)将光纤各纤芯对应的开放路由填入ODF机架上的资料标签，以便维护查找。

4、光缆接续盒

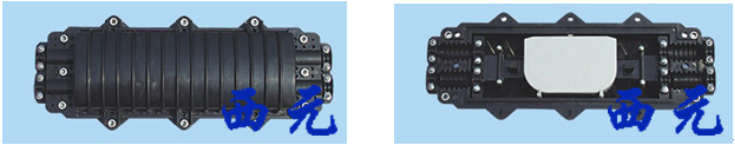

光缆接续盒,又叫光缆接头盒和炮筒,如图所示。适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。在光通信网络中，由于光缆长度有限以及光缆在传输线路上需要分支，因此而产生光缆接头，光缆接续盒为光缆接续、分支提供条件并对接头进行保护。

1）结构：

盒体多采用优质增强塑料，强度高，耐腐蚀。两侧预留有光缆孔，用于光缆的穿入与穿出。

（1）支撑架。是内部构件的主体。

（2）光缆固定装置。用于光缆与底座固定和光缆加强元件固定。

（3）光纤安放装置。能有顺序地存放光纤接头和余留光纤。

（4）光纤接头保护。把热缩后的保护套管放在收容盘里的纤芯固定夹上也可采用硅胶固定法。

（5）光缆与接头盒密封。对光缆及底座进缆处用砂布将接头盒和光缆的交接处进行打磨，用清洁剂把打磨处擦干净，贴上铝箔，再将热缩管放在接头盒的入缆处，用喷灯按照先中间后向两端缓慢加热，使整个热缩管完全收缩即可。

其按外形结构分类可分为帽式和卧式两种。根据光缆敷设方式有架空、管道（隧道）和直埋等类型。按光缆连接方式分为直通接续和分歧接续两种。按密封方式有热收缩密封型和机械密封型。

2）功能特点

光纤接续盒能够阻止大自然中热、冷、光、氧和微生物引起的材料老化，并且具有优良的力学强度，坚固的光缆接头盒外壳及主体结构件能够忍受最恶劣的环境变化，同时起到阻燃，防水作用，使震动、撞击、光缆拉伸、扭曲等得到保护。

3）应用

光缆接续盒一般安装在室外，广泛用于通信、网络系统，CATV有线电视、光缆网络系统等。在光缆通信网络中，光缆连接点是最容易出现故障的，必须严格的选择最合适的光缆接头盒。在选用时，应注意以下几点。

（1）明确所使用的环境，即架空、直埋、管道或水下等。

（2）明确所使用光缆的结构，即属于层绞式、中心管式或骨架式等。

（3）明确网络结构，即是否需要将来下线、现场分支等。

（4）明确光纤的类型，即单芯或带状等。

5、光纤盘纤盒

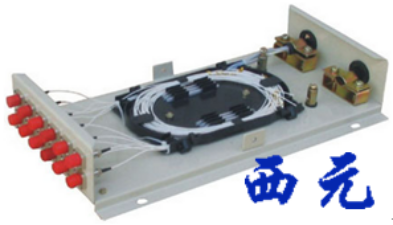

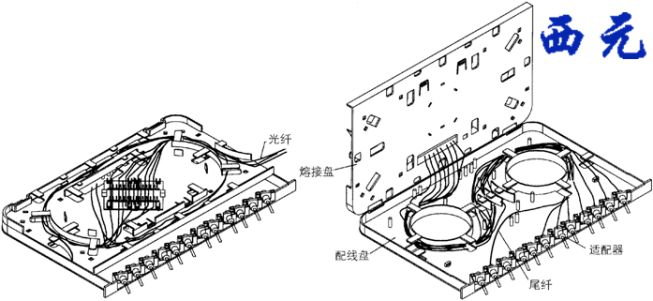

光纤盘纤盒，如图所示，是一种连接光缆的器件，用于光纤的熔接、分支。操作时将光缆引进熔纤盘，并熔接，最后封装在盒内。

盘纤盒可分为4芯、6芯、8芯、12芯和24芯，尾纤、光缆束管有各自盘线通道，分层管理，有效保护光纤不受损伤。盘纤盒一般为三层结构，最下层为配线盘，中间为熔接盘，顶部为盖板，熔接、配线一体化，操作十分方便。光纤在盘纤盒内固定，可保证其弯曲半径大于40mm。

1）盘纤操作要点

(1)光缆接头时，先剥开外套层，露出内层的裸露纤芯，一般剥除长度为1.1m，将两根光缆分别固定在光缆终端盒的两端。

(2) 套上热熔保护管。

(3)清洁纤芯，切割纤芯，纤芯的断面一定要切割平整。

(4)将需要接头的两根纤芯放入光纤熔接机中熔接，熔接完成后加热热熔管使其收缩紧贴纤芯。

(5)一般光缆终端盒为30cm或15cm，而留出来的裸露纤芯有2.2m。完成一组后（一般8根为一组，也有4根一组或16根一组），要将其一起盘成椭圆形放入光纤熔纤盘中，并将其固定好。

2）光纤热缩保护套管的使用

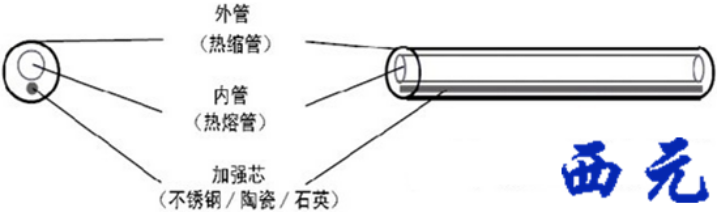

光纤热缩保护套管，也叫光纤熔接热缩套管，如图所示，由加强芯、热熔管和交联聚烯烃热缩管组成，可以重建光纤的覆盖层并可以在连接处提供良好的机械强度，保证良好的光学传送性能。

工程上，维修光缆断裂处，熔接用的光纤热缩保护套管还具有防VU、防水、抗机性损伤、耐腐蚀等性能。

1）结构与特点

(1)不影响光纤的光导特性。

(2)保护光纤接续点，提高机械强度。

(3)操作简单，降低安装时损伤光纤的危险。

(4)透明套管，对光纤接续状况一目了然。

(5)密封结构使接续具备良好的耐温度、湿度性能。

2）光纤热缩保护套管的摆放

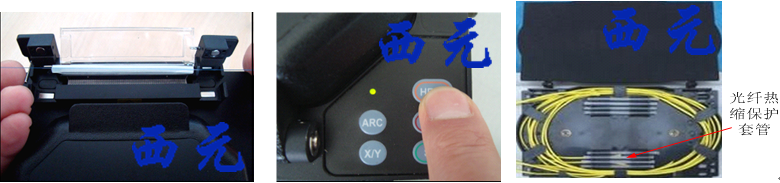

光纤熔接前，将光纤热缩保护套管套在一根待熔接光纤上(注意光纤应穿进热熔管内)。完成裸光纤熔接后，小心取出熔接完成的光纤，将光纤热缩保护套管居中推入光纤熔接点处，分别打开熔接机左右压板，然后放置在熔接机加热器槽内（居中），如图下所示，加热器左、右压板盖下，按“HEAT”键加热器自动工作，如下图所示。

待加热指示灯LED自动熄灭后，取出收缩好的光纤热缩保护套管，放置在冷却托盘中。稍等片刻，待光纤热缩保护套管稍凉有一定硬度后，方可移入光纤盘纤盒中，位置如图所示。

3）光纤纤芯的盘纤方法

盘纤规则：

(1)沿松套管或光缆分支方向为单位进行盘纤，前者适用于所有的接续工程；后者仅适用于主干光缆末端，且为一进多出。该规则是每熔接和热缩完一个或几个松套管内的光纤、或一个分支方向光缆内的光纤后，盘纤一次。优点是避免了光纤松套管间或不同分支光缆间光纤的混乱，使之布局合理，易盘、易拆，更便于日后维护。

(2)以预留盘中热缩管安放单元为单位盘纤，此规则是根据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目进行盘纤。例如GLE型桶式接头盒，在实际操作中每6芯为一盘，极为方便。优点：避免了由于安放位置不同而造成的同一束光纤参差不齐、难以盘纤和固定，甚至出现急弯、小圈等现象。

(3)特殊情况，如在接续中出现光分路器、上／下路尾纤、尾缆等特殊器件时，要先熔接、热缩、盘绕普通光纤，再依次处理上述情况，一般会放置在另外一个盘纤盒，以防止挤压引起附加损耗的增加。

盘纤方法：

(1)先中间后两边，即先将热缩后的套管逐个放置于固定槽中，然后再处理两侧余纤。优点：有利于保护光纤接点，避免盘纤可能造成的损害。在光纤预留盘空间小、光纤不易盘绕和固定时，常用此种方法。

(2)以一端开始盘纤，即从一侧的光纤盘起，固定热缩管，然后再处理另一侧余纤。优点：可根据一侧余纤长度灵活选择安放位置，方便、快捷，可避免出现急弯、小圈现象。

(3)特殊情况的处理，如个别光纤过长或过短时，可将其放在最后单独盘绕；带有特殊光器件时，可将其另盘处理，若与普通光纤共盘时，应将其轻置于普通光纤之上，两者之间加缓冲衬垫，以防挤压造成断纤，且特殊光器件尾纤不可太长。

(4)根据实际情况，采用多种图形盘纤。按余纤的长度和预留盘空间大小，顺势自然盘绕，切勿生拉硬拽，应灵活地采用圆、椭圆、“CC”、“～”多种图形盘纤（注意R≥4cm），尽可能最大限度利用预留盘空间和有效降低因盘纤带来的附加损耗。

收纳与固定：

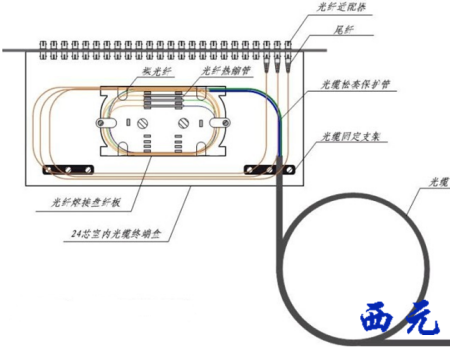

以24芯光端盒接续为例，如图所示，光端盒光纤收纳与固定包括光缆的固定、光纤与尾纤熔接固定、盘纤、尾纤的固定。

(1)将光缆按光端盒安装说明的要求穿入光端盒内，用光缆固定支架固定光缆。

(2)在光端盒内用扎带把光缆松套保护管绑扎整齐、牢靠。

(3)按照西元光纤熔接实训的要求根据所需长度开剥光缆。

(4)将光缆的金属加强芯与光端盒内的接地端子固定，保持良好的接地。

(5)光缆开缆后，按照每一个光缆对应一个盘纤盒，将光缆接入盘纤盒内。

(6)将尾纤的24芯进行对应的序号标识，预留至盘纤盒内。

(7)准备就绪后，按照西元光纤熔接实训的要求进行光纤熔接，每熔接一芯用红光笔进行通光测试，并用光功率计监测光纤损耗是否合格。

(8)熔接完成后，光纤热缩管依次放入盘纤盒的槽中，将紧套光纤依次有序盘绕在盘纤盒预留的盘纤板上，盖好盘纤盒盖，固定好盘纤盒。

(9)光端盒内将24芯光纤绑扎好，盘纤时，盘圈的半径越大，弧度越大，整个线路的损耗越小。所以一定要保持合理的半径，盘纤美观。

(10)清洁光端盒，整理光纤布线，要求整齐美观。

(11)将光缆标牌固定好，进行标识，盖上光端盒盖板，紧固螺钉。

(12)如果野外熔接时，光端盒一定要密封好，防止进水。

6、光纤配线机柜

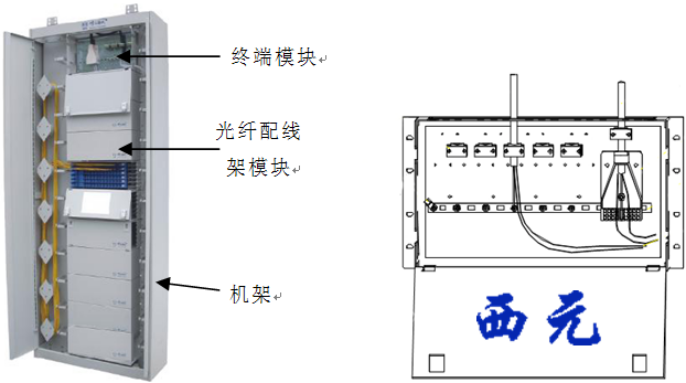

光纤配线机柜如图所示，主要由机架、终端模块、光纤配线架模块等组成，具有高密度、大容量，外型美观大方，分配合理，便于查找、管理，安装方便等特点。

（1）结构及其功能：

机架：机架由左、右立柱、架顶、架底及连接件等组成。机架是整机的支撑和各功能部分的装载体。架顶上方的弯角件可与机房连接。架底与地面用膨胀螺钉安装。左立柱的前面是绕线区，可盘绕富余跳纤，理顺后的跳纤可从架顶或架底的出口连接至光设备。左立柱的后面也可提供大量光缆的固定、终端。

终端模块：终端模块如上右侧图，其作用为固定、终接和保护光缆并完成光缆的接地保护。该终端模块适用各种光缆(包括普通光缆、带状光缆及混合光缆)。

光纤配线架模块：光纤配线架模块一般使用机架式光纤配线架或配线箱。可根据需要选择熔接配线盘的数量，如下图所示。

（2）安装技术：

机架的机房安装：架底和架顶为机房安装部位。架顶有弯角，可与机房安装架连接。底部用膨胀螺钉固定于地面。

光缆、光纤的引进和走线：

光缆在绕线架顶部或底部引入，在终端模块内固定、接地，用专用剥线缆工具剥去松套管,随即从尾部套上韧性较好的扁管,直至两管重叠约10mm,接头处用热缩套管保护。将带有扁管的裸纤从机架右侧引入光纤配线架模块(带状光缆须加装分纤盒，裸纤套上护管后嵌入分纤盒如图9-12)，裸纤在光纤配线架模块与单芯缆熔接，把熔接头卡在塑料槽内，余长盘绕。

光缆弯曲半径不小于15D，其中D为光缆直径。

单芯光缆及裸纤弯曲半径大于37.5mm。

（3）光缆的高电压防护接地

光缆金属加强芯剪去余长后，加强芯座通过汇流条连接，汇流条与机房地连接。
